Beispiele
4.4 Unspezifizierte S7-Verbindung von einer PC-Applikation
4.4.2

Erstellung des STEP 7-Projekts

PC-Station
Gehen Sie wie folgt vor, um die PC-Station in STEP 7 zu projektieren:
1. Erstellen Sie in einem neuen STEP 7-Projekt eine "PC-Station" aus dem Hardware-
2. Fügen Sie einen OPC-Server ein, im Hardware-Katalog über "PC-Systeme" >
3. Fügen Sie in die PC-Station einen Kommunikationsprozessor CP 1623 ein, im
4. Konfigurieren Sie für die PC-Station die Erzeugung einer XDB-Datei über
5. Vernetzen Sie den CP 1623 mit einem neu erzeugten Subnetz.

S7-Verbindung

Gehen Sie wie folgt vor, um eine unspezifizierte S7-Verbindung für die PC-Station zu
projektieren:

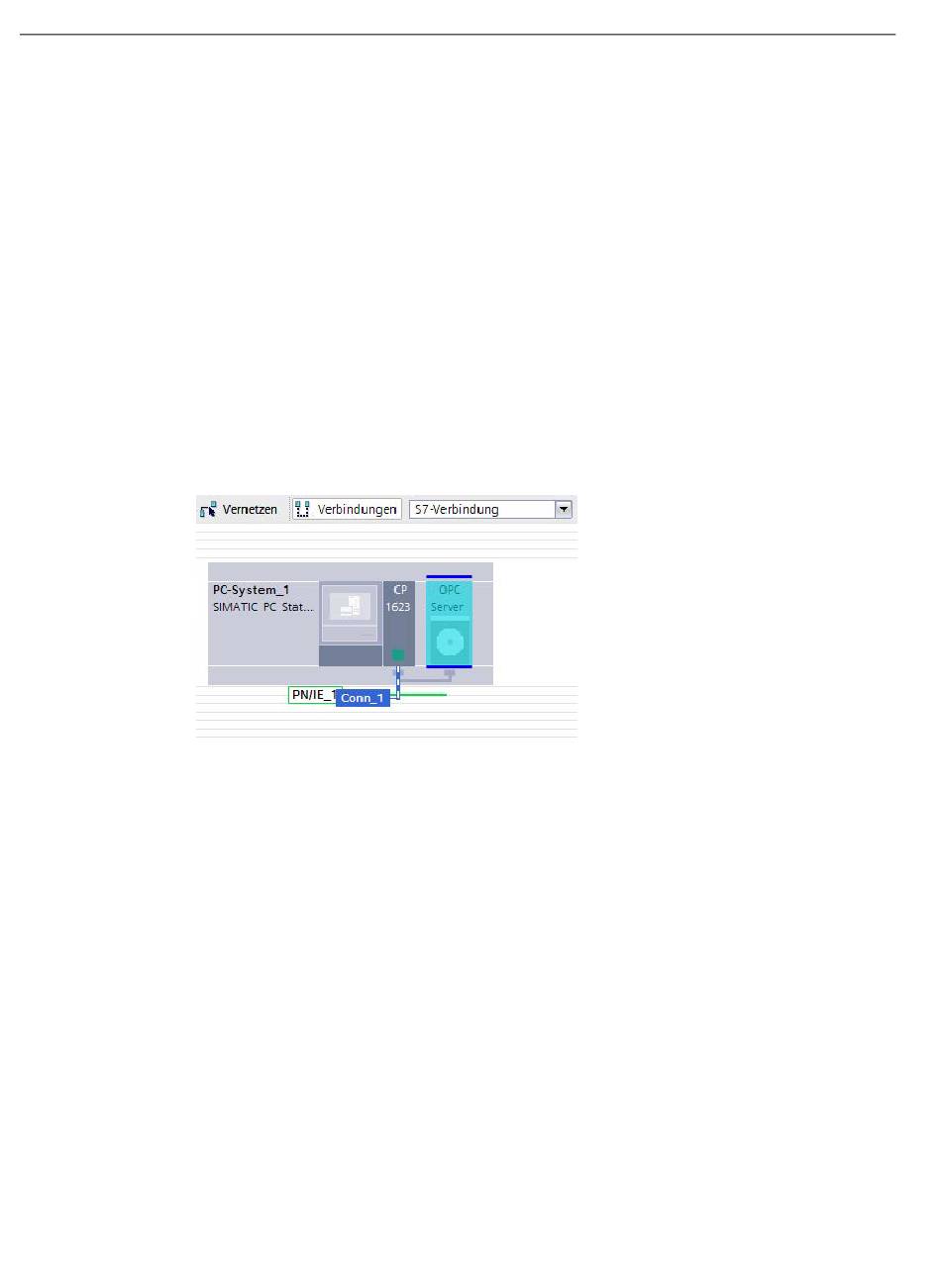

1. Wechseln Sie in der Netzsicht in die Verbindungsprojektierung und wählen Sie als
2. Selektieren Sie den OPC-Server und erzeugen Sie eine S7-Verbindung (Kontextmenü
3. Selektieren Sie diese Verbindung und klicken Sie auf "Eigenschaften".
124
Katalog über "PC-Systeme" > "PC Allgemein".
"Benutzeranwendungen".
Hardware-Katalog über "PC-Systeme" > "Kommunikationsmodule" >
"PROFINET/Ethernet".
"Eigenschaften" > "Allgemein" > "XDB-Konfiguration".
Verbindungstyp "S7-Verbindung".
des OPC-Server > "Neue Verbindung hinzufügen"). In der Verbindungsliste der
Netzsicht erscheint die neu angelegte S7-Verbindung.
