Zustand der Prozessvariablen prüfen
● Qualität der Variablen ist "Schlecht"
In der tabellarischen Ansicht der Prozessvariablen steht für einige oder alle Variablen in
der Spalte "Qualität" der Wert "Schlecht". Einige mögliche Ursachen dafür sind:
– Die Netzverbindung zum Partnergerät ist unterbrochen.
– Das Partnergerät ist nicht projektiert.
– Die Busparameter von PC-Station und Partnergerät passen nicht zusammen.
● Der Wert der Informationsvariablen für den Verbindungszustand ist "Down"
Die Informationsvariable hat zwar die Qualität "Gut", der Wert ist jedoch nicht "Up".
Diese Variablen werden durch den OPC-Server generiert und haben deshalb stets die
Qualität gut. Die möglichen Ursachen für den Wert der Variablen sind identisch mit den
Ursachen für Qualität = "Schlecht".
2.3.3

Weitere Funktionen/Besonderheiten

2.3.3.1 Übernahme der Projektierung und der Symbolik und SIMOTION Scout
Auch die Symbolik von SIMOTION Scout können Sie mit dem OPC-Server nutzen. Diese
Symbolik-Dateien enthalten neben der Symbolik auch weitere Projektierungsinformationen,
so dass eine zusätzliche Verbindungsprojektierung für die PC-Station nicht notwendig ist.

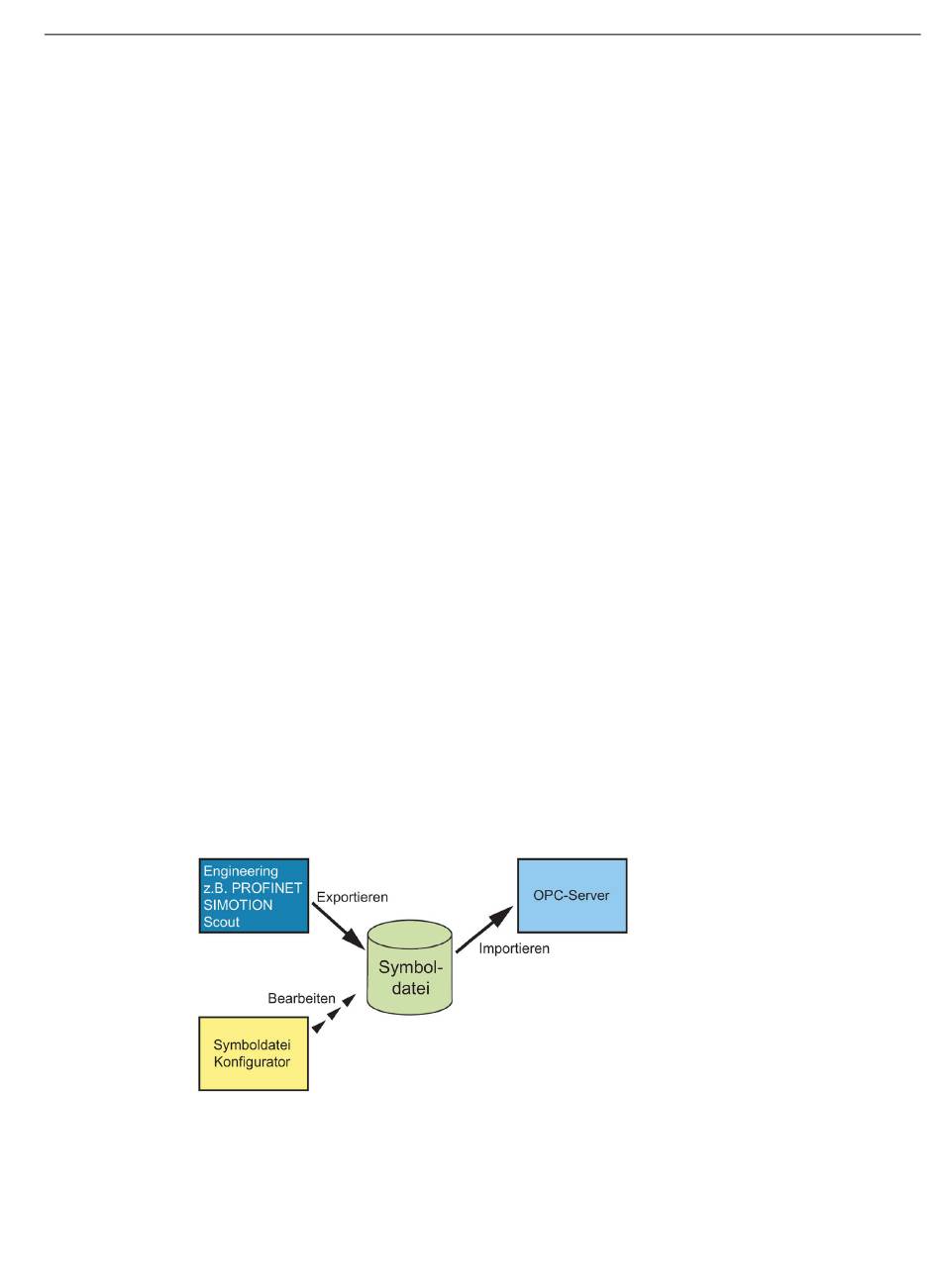

Projektierung und Symbolik übernehmen
Rufen Sie die entsprechenden Exportfunktionen für SIMATIC NET OPC-Symboldateien in
den zugehörigen Engineering-Programmen, z. B. SIMOTION Scout auf. Folgen Sie hierfür
den Anweisungen der zugehörigen Dokumentation.
Übertragen Sie die erstellte Symboldatei auf ihre PC-Station. Die gewünschte Symboldatei
kann im Konfigurationsprogramm "Kommunikations-Einstellungen" angegeben werden.
PC-Stationen in Betrieb nehmen - Anleitung und Schnelleinstieg
Projektierungshandbuch, 10/2018, C79000-G8900-C156-19
2.3 Zusatzfunktionen nutzen - Besonderheiten beachten
Einstieg
37
