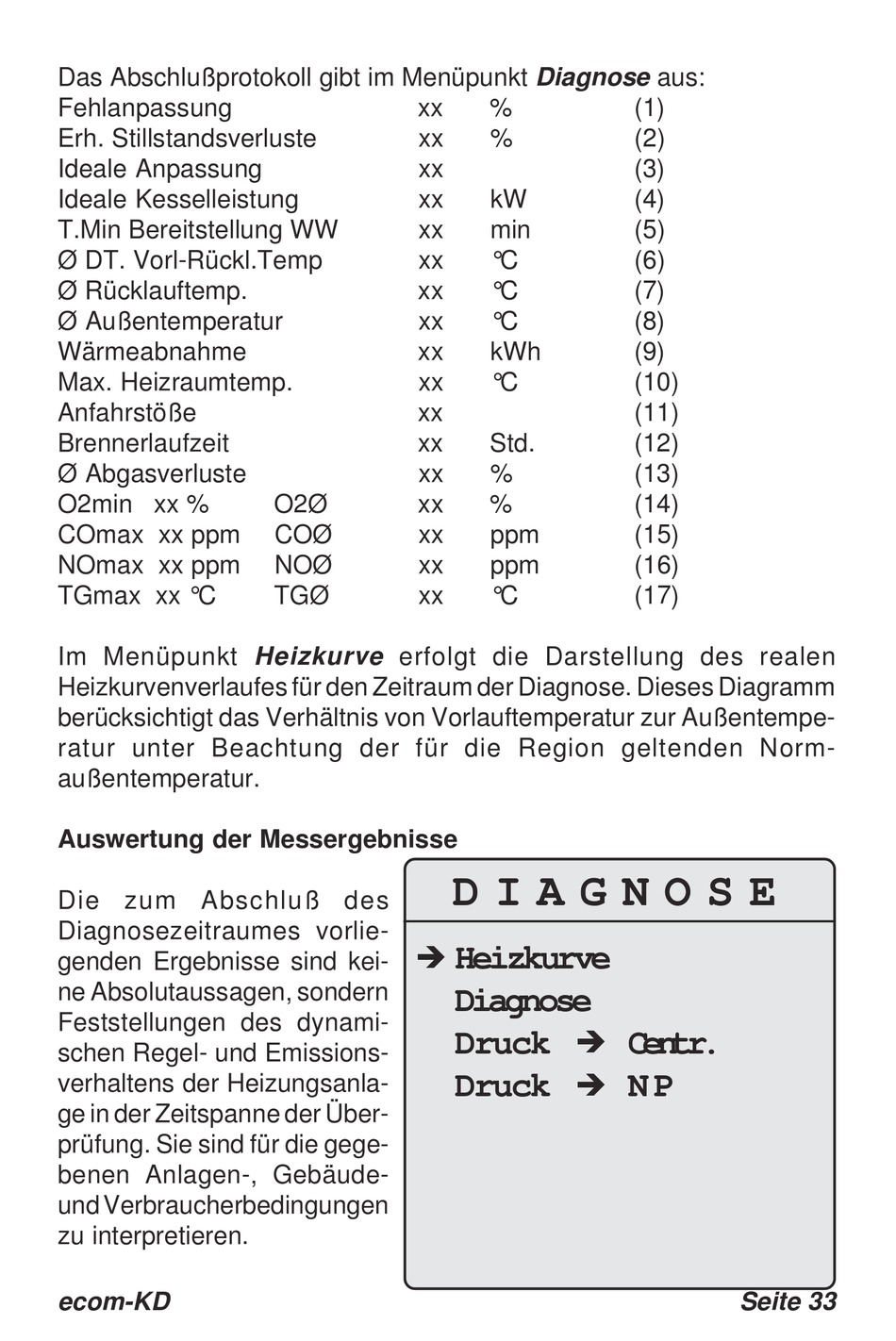

Das Abschlußprotokoll gibt im Menüpunkt Diagnose aus:
Fehlanpassung
Erh. Stillstandsverluste
Ideale Anpassung
Ideale Kesselleistung
T.Min Bereitstellung WW
Ø DT. Vorl-Rückl.Temp
Ø Rücklauftemp.
Ø Außentemperatur
Wärmeabnahme
Max. Heizraumtemp.
Anfahrstöße
Brennerlaufzeit
Ø Abgasverluste
O2min xx %
COmax xx ppm
NOmax xx ppm
TGmax xx °C
Im Menüpunkt Heizkurve erfolgt die Darstellung des realen
Heizkurvenverlaufes für den Zeitraum der Diagnose. Dieses Diagramm
berücksichtigt das Verhältnis von Vorlauftemperatur zur Außentempe-
ratur unter Beachtung der für die Region geltenden Norm-
außentemperatur.
Auswertung der Messergebnisse
Die zum Abschluß des
Diagnosezeitraumes vorlie-
genden Ergebnisse sind kei-
ne Absolutaussagen, sondern
Feststellungen des dynami-
schen Regel- und Emissions-
verhaltens der Heizungsanla-
ge in der Zeitspanne der Über-
prüfung. Sie sind für die gege-
benen Anlagen-, Gebäude-
und Verbraucherbedingungen
zu interpretieren.
ecom-KD
xx
xx
xx
xx
xx
xx
xx
xx
xx
xx
xx
xx
xx
O2Ø
xx
COØ
xx
NOØ
xx
TGØ
xx
!
%
%
kW
min
°C
°C
°C
kWh
°C
Std.
%
%
ppm
ppm
°C
D I A G N O S E
Heizkurve
Diagnose
!
Druck
!
Druck
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
Centr.
N P
Seite 33
