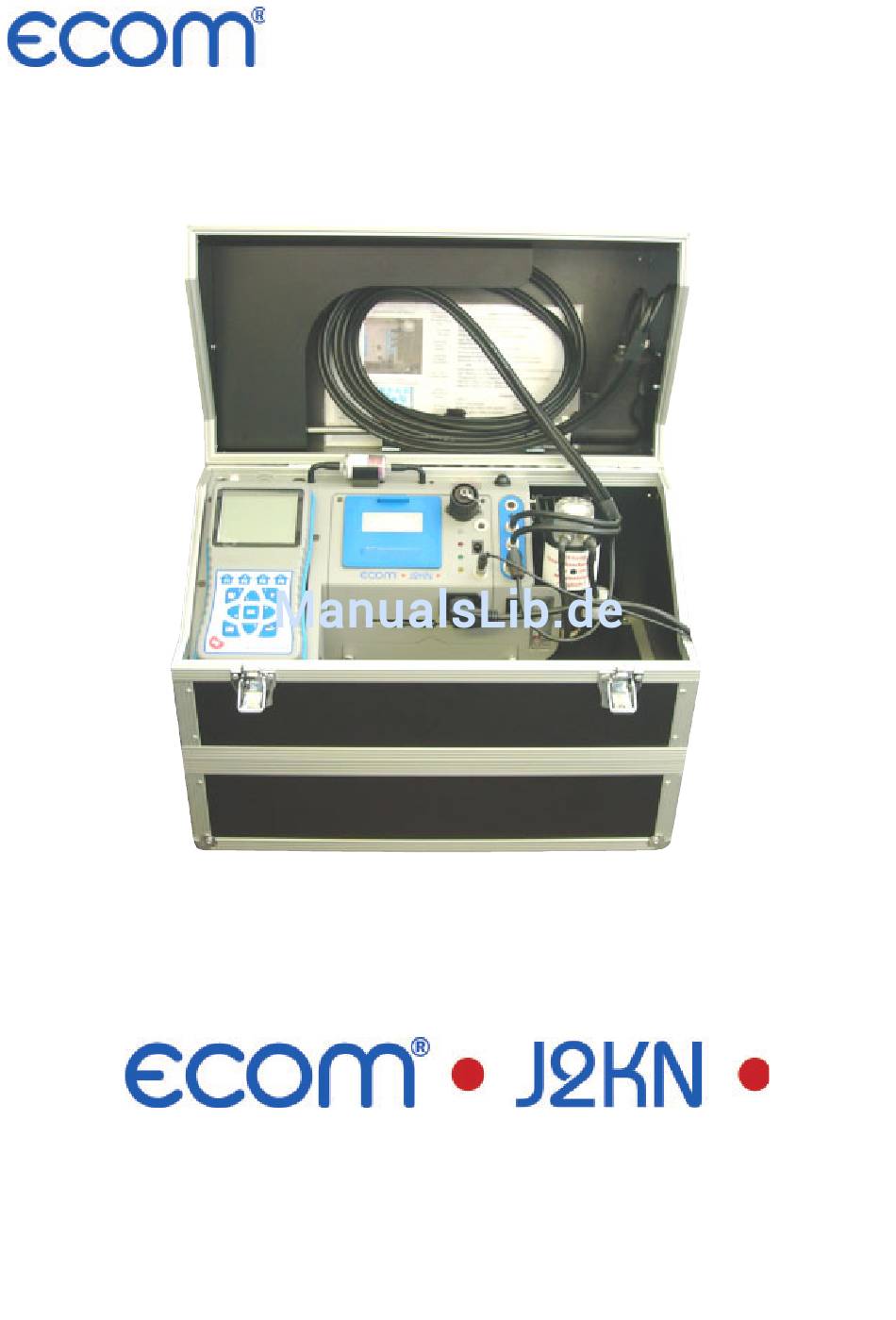

- Seite 1 Kreative Technik aus dem Hause rbr Bedienungsanleitung Ausführung Industrie B...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Wichtige Hinweise 1.Geräteaufbau 1.1. Basiseinheit 1.2. Bedienteil 1.3. Zubehör 2. Gaskühler (Option) / Gerätetyp ecom-J2KN-P 3. Spannungsversorgung 4. Funkverbindung Basiseinheit und Bedienteil 5. Datenspeicher 6. Gerät einschalten 7. Anlagenbezug eingeben oder auswählen 8. Abgasmessung 8.1. Abgasanalyse 8.2. Agasverlust-Mittelwertmessung 8.3. -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Das ecom-J2KN erfüllt die Anforderungen nach DIN EN 50379 Teil 2. Das ecom-J2KN darf nicht zur kontinuierli- chen Emmissionsüberwachung eingesetzt werden! Folgende Mindestzeiten müssen eingehalten werden, um korrekte Messwerte zu erhalten: -1 Min zur Frischluftkalibrierung der Sensoren -2 Minuten für stabile Messwerte am Gerät... -

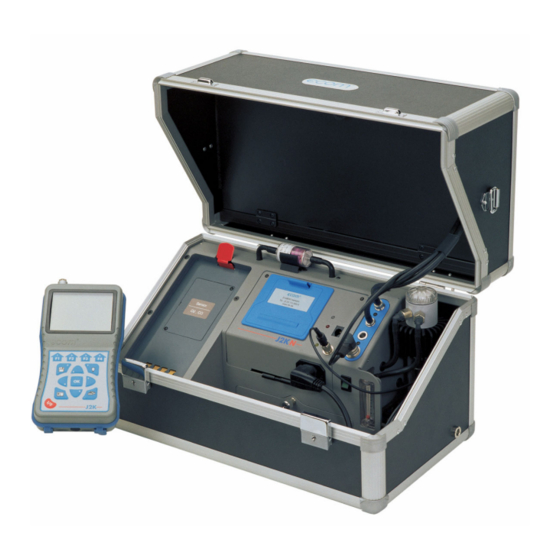

Seite 4: Geräteaufbau
Kabel- Anschluss verbindung Luft- temperatur Kontroll-LED´s (siehe Kapitel 11.) SO2/NOx- Filter für CO-Sensor Anschluss Kondensat- Anschluss ablauf Frischluft (Rückseite) Bedienteil (siehe nächste Seite) Integrierter Drucker Optische Durch- Schublade Anschluss Ein- / Aus- flusskontrolle für Akku Netzstecker Schalter Seite 4 ecom-J2KN... -
Seite 5: Bedienteil
Basis Funktionstasten (Belegung wird im Display angezeigt) Messwerte Display- speichern beleuchtung ein/aus Cursorsteuerung OK-Taste (hoch/runter/ (Auswahl rechts/links/ bestätigen) blättern) Print-Taste ESC-Taste (Zum Druck- (abbrechen/ menü) Im Eingabemodus Menü verlassen) werden die Tasten Bedienteil zur Zifferneingabe ein/aus genutzt ecom-J2KN Seite 5... -
Seite 6: Zubehör
1.3. Zubehör ecom-J2KN Zusatztatatur T-Raumfühler Stick Artikelnr.: Artikelnr.: 1050011 51446 Multi-Media-Karte Dateninterface DAS-Software 128 MB Artikelnr.: Artikelnr.: 1050060 53656 Dateninterface Großanzeige Datenkabel USB Artikelnr.: Artikelnr.: 1040030 55818 ohne Abbildung Nox-Schlauch Nox-Schlauch (Sonde beheizt) (Sonde unbeheizt) Artikelnr.: Artikelnr.: 10176 (3,5 m) 10178 (3,5 m) Filterplatte für... -
Seite 7: Gaskühler (Option) / Gerätetyp Ecom-J2Kn-P
O > H ) nicht stattfinden können. Das Gas besitzt am Ausgang des Kühlers eine Temperatur von ca. 5 °C mit einer relativen Sättigung von nahezu 100 % rel. Feuchte (ent- spricht einem Wasserdampfanteil < 7 g/m ecom-J2KN Seite 7... -
Seite 8: Spannungsversorgung
Entsorgern oder an Verkaufsstellen für Akkus abgegeben werden ! Die Basiseinheit des ecom-J2KN wird mit internem Netzteil geliefert. Das Gerät kann auch über längere Zeit mit dem internen Akku (6 V; 7,2 Ah) betrieben werden. Der Anschluss des Netzsteckers ist nur zum Laden des Akkus und bei Einsatz von Peltierkühler und... -
Seite 9: Funkverbindung Basiseinheit Und Bedienteil
Abbruch mit: Sie werden aufgefordert das Bedienteil -- ECOM-J2K -- in die dafür vorgesehene Halterung ein- zulegen (Schutz vor Vergessen des J2KN in Basis Bedienteils). Folgen Sie der Aufforderung und schließen Sie den Vorgang mit einlegen! <ESC> und Ausschalten des Bedienteils... -
Seite 10: Datenspeicher
Hilfe eines Kartenlesegerätes auf einen PC übertra- gen. Folgende Voraussetzungen müssen für den Einsatz von Multi- Media-Karten gegeben sein: -ecom-J2KN -Kartengröße min. 32 MB - max. 2 GB -Karte auf 16 bit FAT formatiert -SD-Karten oder MM-Karten von rbr -PC mit Kartenlesegerät von rbr... -
Seite 11: Gerät Einschalten
-Ruß...Ölderivat : Eingabe von Ergebnissen der Rußmessung -Datenverarbeitung : Messungen zuordnen / Daten übertragen -Einstellungen : Geräteeinstellungen ändern -Kontrolle : Betriebszustand des Gerätes prüfen -Diagnosen : Auslesen von Feuerungsautomaten (Nur in Verbindung mit ecom-AK) / delta-T Messung ecom-J2KN Seite 11... - Seite 12 Taste <OK>. Es erfolgt Datenverarbeitung die Abfrage, ob Sie die Datenbank nut- verwenden ? zen wollen. Sollen die Messwerte einer Anlage zugeordnet werden, betätigen Sie Abbruch mit <OK> die Taste <F1> (<F4> = nein: Messung NEIN wird ohne Zuordnung vorgenommen). Seite 12 ecom-J2KN...
-
Seite 13: Anlagenbezug Eingeben Oder Auswählen
Zeichen gelöscht werden) -Vorgang wiederholen, bis gewünschte Bezeichnung vollständig ist -soll ein Zeichen korrigiert werden, muss wie folgt vorgegangen werden: -mit der Taste <F4> die Zeichenauswahl unterbrechen -mit den Cursortasten <rechts/links> zu korrigierendes Zeichen wählen ecom-J2KN Seite 13... - Seite 14 Nach erfolgter Eingabe <OK> drücken, um den Speicherplatz aufzu- rufen. Mit der Taste <F3> wird der nächst freie (von Speicherplatz 1 aus gerechnet) Speicherplatz herausgesucht. Nach Betätigen der Ta- ste <F4> kann die Eingabe einer Anlagenkennung erfolgen (wie zuvor beschrieben). Seite 14 ecom-J2KN...
-
Seite 15: Beispieleingabe: "25.11" Für Anlagenkennung 25.11.2007
7.00 Lambda CO-Messung 12:15:53 25.11.03 Ringspaltmessung 12:15:53 25.11.03 ↑↓ ↑↓ Weitere Seiten:< > Speicherplatz 1 Weitere Seiten:< > Speicherplatz 1 Mit 2x <ESC> kann die vorangegangene Messung verlassen werden und die Aufnahme der aktuellen Messwerte kann beginnen. ecom-J2KN Seite 15... -
Seite 16: Abgasmessung
Konzentrationen zu schützen. Die automatische Abschal- tung erfolgt bei ca. 2500 ppm. Mit <F4> kann ebenfalls aus der Messwertanzeige zu einem zuvor ausgewählten Menüpunkt oder auf „Standby“ (siehe Kapitel Einstel- lungen) geschaltet werden. Mögliche Menüpunkte sind: Ruß...Ölderivat, Datenverarbeitung, Einstellungen, Kontrolle, Seite 16 ecom-J2KN... -
Seite 17: Schutzbügel
Sondenspitze bewegt sich in Richtung des Zentrums des Kern- stromes. Erscheint ein Minus-Zeichen im Display, bewegen Sie die Sonde aus dem Kernstrom heraus und die Temperatur sinkt. Erfolgt für mindestens 3 Sekunden keine Änderung der Temperatur mehr, erlischt die Trendanzeige. ecom-J2KN Seite 17... -
Seite 18: Messung Ist Zwischengespeichert
Messung ren Protokollausdruck und ggf. für eine ist zwischen- endgültige Datensatzspeicherung abge- gespeichert legt. Soll gleichzeitig mit der Zwischenspeicherung ein Ausdruck der Wer- te erfolgen, betätigen Sie die Taste <F2> (der komplette Inhalt des Zwischenspeichers wird gedruckt). Seite 18 ecom-J2KN... -
Seite 19: Agasverlust-Mittelwertmessung
0 ppm T.Gas 184 °C T.Gas 184 °C T.Luft 20 °C T.Luft 20 °C Verluste 7.5 % Verluste 7.5 % Löschen F1 Starten mit <OK> ! BImSchV 12:15:53 25.11.03 BImSchV 12:15:53 25.11.03 gespeichert ! Messung ist zwischen- gespeichert ecom-J2KN Seite 19... -
Seite 20: Co-Messung (Abgaswegeüberprüfung)
! ste <speichern> und das Ergebnis wird im Zwischenspeicher abgelegt. Soll gleichzeitig mit der Zwischenspeicherung Messung ist ein Ausdruck der Werte erfolgen, betäti- zwischengespeichert gen Sie die Taste <F2> (der komplette Inhalt des Zwischenspeichers wird ge- druckt). Seite 20 ecom-J2KN... -
Seite 21: O2-Ringspaltmessung
Anzeige der Geschwindigkeit (m/s), des Volumenstroms (Nm3/h) und 12:15:53 25.11.03 V. Strömung gespeichert ! des Differenzdrucks (Pa). Ist die Werte- anzeige stabil, betätigen Sie die Taste Messung ist <speichern> und das Ergebnis wird im zwischengespeichert Zwischenspeicher abgelegt. ecom-J2KN Seite 21... -
Seite 22: Zugmessung
Gespeicherter Wert: und zu den bereits vorhandenen Ergeb- 0.12 hPa nissen in den Zwischenspeicher hinzu- Nullpunkt neu fügen. Der gespeicherte Wert wird im Dis- play angezeigt. Mit der Taste <ESC> ver- Messung ist lassen Sie die Zugmessung. zwischengespeichert Seite 22 ecom-J2KN... -
Seite 23: Ruß
Sie den Grauwert mit der Skala. Geben Sie das Ergebnis mit Hilfe der Zifferntasten ein und betätigen Sie die Taste <OK>. Wiederholen Sie den Vorgang, bis alle drei Rußmessungen erfolgt sind. Der Mittelwert wird berechnet und das Ergebnis automa- tisch gespeichert. ecom-J2KN Seite 23... - Seite 24 Ölderivat NEIN Mittelwert Sind alle nötigen Eingaben erfolgt kann über die Taste <ESC> das Menü wieder verlassen werden. Die Messung ist nun komplett. Lassen Sie die Abgassonde abkühlen, bevor Sie sie in die Halterung am Gerät stecken! Seite 24 ecom-J2KN...
-
Seite 25: Messung Archivieren Und Drucken
Wichtig: Nach erfolgter Abgasmessung müssen die gespeicher- ten Messwerte (Zwischenspeicher des Messgerätes) auf die Multi- Media-Karte geschrieben werden, da sie sonst nach Abschalten des Gerätes verloren gehen würden! -- ECOM-J2K -- Durch die Taste <Print> (Druckersymbol) Ausdruck starten wechselt man ins Druckmenü. Hier kön- nen die ermittelten Daten nochmals über-... -
Seite 26: Ergebnisprotokoll Ecom-J2Kn
8.8. Ergebnisprotokoll ecom-J2KN freie Texteingabe (6 x 20 Zeichen Kom- mentar, Bemerkung, Information, ...) z.B. Name Datum und Uhrzeit der Speicherung Ergebnisse der Abgaswegeüberprüfung Ergebnisse der Ringspaltmessung Ergebnisse der Abgasanalyse einer Messung nach der 1. BImSchV Ergebnis der Differenzdruckmessung Ergebnisse der Rußmessung freie Textprogrammierung von 8x20 Zei- chen für Ihre Firmen- oder Geschäfts-... -
Seite 27: Mittelwertmessung (Option)
0.01 = 1sek = Minimalwert 59.59 = 59 min : 59 sek = Maximalwert -mit <OK> bestätigen Die Einstellungen für „Drucker“ lassen sich wie folgt ändern: -Menüpunkt wählen und mit <OK> bestätigen -mit den Cursortasten gewünschte Einstellung wählen -mit <OK> bestätigen ecom-J2KN Seite 27... - Seite 28 Mittelwerte (werden T.Gas 184 °C T.Luft 20 °C mit neuen Messwerten aktualisiert) dar- -0.03 hPa gestellt. Nach Ablauf der Messzeit wird Mittelwerte 12:15:53 25.11.03 15:59 min m-> ein Ergebnisprotokoll mit allen Mittelwer- ten gedruckt. Seite 28 ecom-J2KN...
-
Seite 29: Einstellungen
10. Einstellungen Zusätzlich zu den schon beschriebenen Funktionen des ecom-J2KN, können verschiedene Einstellungen im Messgerät vorgenommen werden. Wählen Sie aus dem Hauptmenü das Untermenü "Einstel- lungen" und bestätigen mit <OK>. Neue Eichphase Sie erhalten eine Auswahl änderbarer Einheit Parameter,die je nach Anwendung ein- Bezugs-O2 gestellt werden können. - Seite 30 Grafik Menü (Einstellung <F1> für Ja / <F4> für Nein): -Einstellung grafische Benutzeroberfläche Sondenheizung (Einstellung <F1> für Ja / <F4> für Nein): -Ein- und Ausschalten der Sondenheizung für die Rußmessung Sprache: deutsch (Umschalten mit <OK>): -Anzeige der verwendeten Sprache (3 Sprachen wählbar) Seite 30 ecom-J2KN...
- Seite 31 Bluetooth (Auswahl nach Betätigen von <OK>): -Einstellen des Protokolls für die Bluetooth-Schnittstelle mit den Cursortasten Pitot-Faktor (Eingabe nach Betätigen von <OK>): -Eingabe des Pitot-Faktors für die Berechnung der Strömungsgeschwindigkeit (rbr-Strömungssonde = 0.93). Wird der Wert auf 0 gesetzt, wird keine Berechnung durchgeführt ecom-J2KN Seite 31...
-
Seite 32: Kontrolle
4.50 V --------------------- Akk.B 6.09 V Tel.: 02371-945-5 absolvierte Gerätenummer Fax : 02371-40305 Betriebsstunden eMail : info@rbr.de Betriebsstunden 8.45 Std Geräte Nr. J2KN 12345 Softwarestand Service Tel. 02371-945-5 empfohlener Programmversion V2.6 / 20.04.06 Wartungstermin Nächste Wartung 20.04.07 Anzahl CO- Funkgüte... -
Seite 33: Datenverarbeitung
DFÜ <-> PC ! Möglichkeit des Datenimports aus z.B. rbr-Software Internet unter Daten senden „www.rbr.de“ verfügbar). Informationen Daten laden zum Datenformat finden Sie im Kapitel „Technische Daten“ (beachten Sie bitte die Übertragungsoptionen Ihrer Soft- Abbruch mit: ware!). ecom-J2KN Seite 33... -
Seite 34: Formatieren
Gerätes im Werk benötigt (Vorbereitung der Speicherkarte zur Daten- aufnahme). Vorsicht: Alle gespeicherten Daten werden gelöscht! 12.2. Automatikmessung Die Ausstattung des ecom-J2KN mit betriebssichernden, selbstüber- wachenden Zusatzelementen, wie der Kondensatpumpe, dem Gas- kühler und der Magnetventiltechnik erlauben auch einen Langzeit- betrieb des Messgerätes. -
Seite 35: Datenlogger
über USB (USB Treiber / 1200 Baud / Protokoll DAS), Bluetooth (Protokoll DAS) oder über Dateninterface zum Programm „DASNT“ übertragen werden. Das Programm „DASNT“ und der USB Treiber befinden sich auf der rbr-Internetseite und können von dort herunter- geladen werden. ecom-J2KN Seite 35... -
Seite 36: Diagnosen
13. Diagnosen ecom-AK 13.1. Störungsdiagnose Das ecom-J2KN ist in der Lage Informa- tionen, die vom ecom-AK (Auslesekopf für digitale Feuerungsautomaten) über Funk gesendet werden, zu empfangen und zu verarbeiten. Die Entfernung zwi- schen ecom-J2KN und ecom-AK soll hierbei maximal 5 m (freie Sicht) betra- gen. - Seite 37 Zeiten Sicherheitszeit (TSA) 4.9 sek Verzögerungszeit BV2 40.0 sek Vorzüdzeit 17.0 sek Nachzündzeit 20.0 sek Verz. Fremdlicht Überw. 11.5 sek Fremdlicht Überwachung 5.0 sek Reserve TSA (Ist) 4.1 sek Weitere Seiten <↑↓> Steuerzeiten des Feuerungsautomaten ecom-J2KN Seite 37...
-
Seite 38: Delta-T Messung
13.2. delta-T Messung Mit dem ecom-J2KN kann eine Differenztemperatur Messung durch- geführt werden. Für die Messung an Rohrleitungen (z.B. Vor- und Rücklauf an Heizungsanlagen) werden spezielle Anlege-Temperatur- fühler benötigt, die bei Ihrer zuständigen rbr-Werksvertretung bestellt werden können. Wählen Sie aus dem Hauptmenüpunkt "Diagno- sen"... -
Seite 39: Temperaturfühler Für Oberflächen
-jeweiliges Eingabefenster mit <OK> Tiefe - - - m öffnen Höhe - - - m -Werte mit den Ziffertasten eingeben Messung starten -Eingabe mit <OK> bestätigen Abbruch mit: Die Abmessungen können auch später für jede Teilflächen eingege- ben werden. ecom-J2KN Seite 39... - Seite 40 Stabilisierung benötigt. Nach Aufruf des Menüpunktes müssen Luftdruck, Au- ßentemperatur, Kesselleistung und Ab- gasrohrdurchmesser eingegeben wer- den. Gehen Sie bitte wie folgt vor: -jeweiligesEingabefenster mit <OK> öffnen Strömungssonde -Werte mit den Ziffertasten eingeben -Eingabe mit <OK> bestätigen Seite 40 ecom-J2KN...
- Seite 41 Eine Übersicht der Messungen kann unter „Ergebnisse“ eingesehen und ausgedruckt (Taste <print>) werden. Heizungs-Check Heizungs-Check Abgas. V. 2.9 % Abgasverluste Punkte Oberflächenverlust Oberfl. V. 2.29 % Ventilationsverlust Punkte Ergebnisse Ventil. V. 3.11 % Löschen Punkte Abbruch mit: Abbruch mit: ecom-J2KN Seite 41...
-
Seite 42: Wartungshinweise
(Grauwert der Rußskala ca. 2 - 3). Entfernen Sie hierzu den Filterhalter mit Hilfe eines Schlitz-Schraubendrehers (Aussparungen rechts und links benutzen). Wechseln Sie den Filtereinsatz und befe- stigen Sie den Filterhalter. Filterhalter Aussparungen Filtereinsatz Lüftungsfilter Seite 42 ecom-J2KN... - Seite 43 Verschleiß durch Korrosion zu verhindern. Der Schlauch kann nach Lösen aller Steckverbindungen am Gerät und an dem Sondengriffstück gereinigt werden (warmes Wasser und trock- nen bzw. durchblasen). Die O-Ringe der Schlauchanschlüsse sollten gelegentlich leicht mit säurefreiem Schmiermittel eingefettet werden. ecom-J2KN Seite 43...
- Seite 44 Transportieren Sie das Papier (ca. 10 cm) durch den Drucker ("Einstellungen"/"Papiereinzug"/<OK>). Stecken Sie die Druckerwelle in die Halterung zurück. Führen Sie das Papier durch die Abdeckung des Druckerfachs. Verschließen Sie das Druckerfach mit der Abdeckung. Seite 44 ecom-J2KN...
-
Seite 45: Technische Daten
Netzteil 230 V / 50 Hz~; Akku 6 V / 7,2 Ah Protokolldrucker integriert; 58mm Papierbreite; individueller Protokollfuß Anzeige Grafik - Display; hintergrundbeleuchtet Maße (B x H x T) 500 mm x 300 mm x 260 mm Gewicht ca. 11 kg komplett mit Probennahmesystem ecom-J2KN Seite 45... - Seite 46 Datensatzbeschreibung ecom-J2KN mit Multi-Media-Karte Format Datenloggeraufzeichnungen: J2KDL-xx.csv (Trennzeichen zwischen den Werten = Komma) Format Punktmessungen: J2KDV.txt (Trennzeichen zwischen den Werten = Komma) Spalte Bezeichnung Bemerkung / Beispiel Datum DD.MM.YYYY (auch bei US-Version) Zeit HH:MM:SS (auch bei US-Version) O2 in vol.%...
- Seite 47 Dann senden: $80 $00 Wenn das ecom-J2K(N) die Daten verarbeitet hat, sendet es $FF zurück. Ist die Datenmenge zu groß, sendet es ein anderes Byte zurück. Soll die Datenübertragung beendet werden, brauchen nur 60 Byte $00 zum Gerät gesendet werden.
