- Seite 1 Deutsch BEDIENUNGSANLEITUNG Version ecom-AK Stand Nov. 2020...
-
Seite 2: Bestimmungsgemäße Verwendung
Die Informationen werden vom ecom- AK als optisches Signal am Entstörknopf des Feuerungsautomaten emp- fangen und im Grafik-Display dargestellt. Der Auslesekopf ecom-AK ist in der Lage, Fabrikat und Baureihe des Feuerungsautomaten zu erkennen. Folgende Baureihen können ausgelesen werden: Siemens-Landis &... -
Seite 3: Allgemeine Sicherheitshinweise
Arbeiten an Verbrennungsanlagen dürfen nur von Fachkräften durch- geführt werden. VORSICHT Beschädigung der Elektronik Feuchtigkeit oder Frost kann die Elektronik beschädigen. Gerät nicht in feuchten Räumen oder bei Minusgraden lagern. VORSICHT Störung des Auslesevorgangs Starke Lichteinstrahlung kann den Auslesevorgang stören. ecom-AK vor starker Lichteinstrahlung schützen. -
Seite 4: Geräteaufbeschreibung

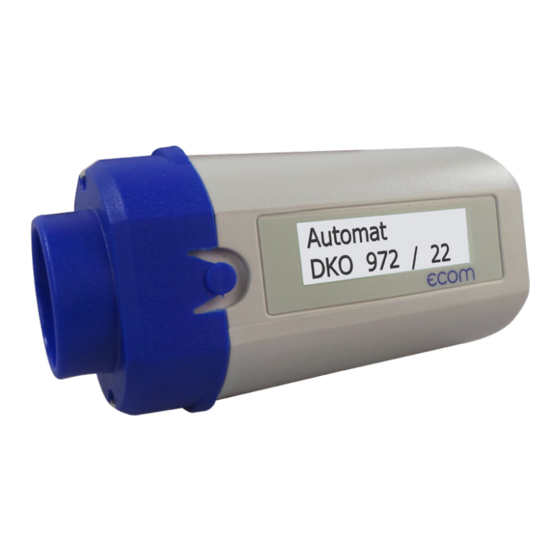

Geräteaufbeschreibung Fotodiode Gehäuse Einstelltaste Gehäusekopf Display Sprache einstellen Einstelltaste gedrückt halten, bis Sprache: Deutsch im Display erscheint. Mit Einstelltaste gewünschte Sprache wählen. HINWEIS ecom-AK startet nach ca. 5 s in der ausgewählten Sprache. - Seite 5 Bei der PC-Software von Satronic oder Siemens Einstelltaste gedrückt halten, bis PC-Modus im Display erscheint. ecom-AK sucht Automateninformationen. HINWEIS Bei der Verwendung der Software AKPC darf das ecom-AK nicht im PC-Modus gestartet werden. ecom-AK schaltet sich nach 2 min. ab, wenn es kein Signal erkennt.
-
Seite 6: Daten-Anzeige
Daten-Anzeige Schrittweises Abrufen der Daten per Einstelltaste: Betriebszustand des Brenners 2.3µA 231V Störung Ventil 1 Motor Flamme erkannt Zündung Betriebsspannung Ventil 2 Ölvorwärmer Flammensignal Flammsignal • aktuelles Flammensignals - Mindestsignal Reserve Sicherheitszeit • Differenz zwischen Flammenerkennung und Ende Sicherheitszeit - nur Satronic-Automaten Störungen •... -
Seite 7: Batterie Wechseln
• Nach 60 min schaltet sich das Gerät aus. Batterie wechseln HINWEIS Die beiden 1,5 V AA Batterien müssen gewechselt werden, wenn die Anzeige der Batteriekapazität blinkt. Verrieglungsklinken am Gehäusekopf nach innen drücken. Gehäusekopf nach vorne abziehen. Platine entnehmen. Batterien tauschen. ecom-AK in umgekehrter Reihenfolge wieder zusammensetzen. -
Seite 8: Technische Daten
Technische Daten 2x Akku Typ AA; 1,2V Stromversorgung oder 2x Batterie Typ AA; 1,5V Stromaufnahme Ca. 100 mA Lagertemperatur -20 °C – +50 °C Arbeitstemperatur -20 °C – +50 °C Abmessungen 88 mm x 41 mm x 32 mm HINWEIS Technische Änderungen vorbehalten! (Stand 05.2019) - Seite 9 Verbindung mit Verbindung nur mit Kabel und nicht per ecom-J2KNpro V3 Funk möglich. Verbindung nur mit Kabel und nicht per Verbindung mit ecom-EN3 Funk möglich. Verbindung nur mit Kabel und nicht per Verbindung mit ecom-D Funk möglich. Feuerungsautomat in Nur bei Feuerungsautomaten von Siemens Diagnosemodus setzen notwendig.
-
Seite 10: Wartung
Wartung Zur Sicherstellung der Genauigkeit Ihres Messgerätes empfehlen wir Ihnen die jährliche Überprüfung durch einen autorisierten ecom-Partner. Bei star- ker Beanspruchung sollten kürzere Überprüfungsintervalle gewählt werden. Sprechen Sie hierzu Ihren ecom-Partner an. Entsorgung • Verbrauchte Batterien an den dafür vorgesehenen Sammel- stellen abgeben. - Seite 11 Verbrauchsmaterial/Ersatzteile HINWEIS Verbrauchsmaterialien oder Ersatzteile finden Sie in unserem Webshop unter www.shop.ecom.de.
- Seite 12 GmbH Am Großen Teich 2 D-58640 Iserlohn info@ecom.de www.ecom.de Telefon: +49 2371 945-5 Fax: +49 2371 40305...
