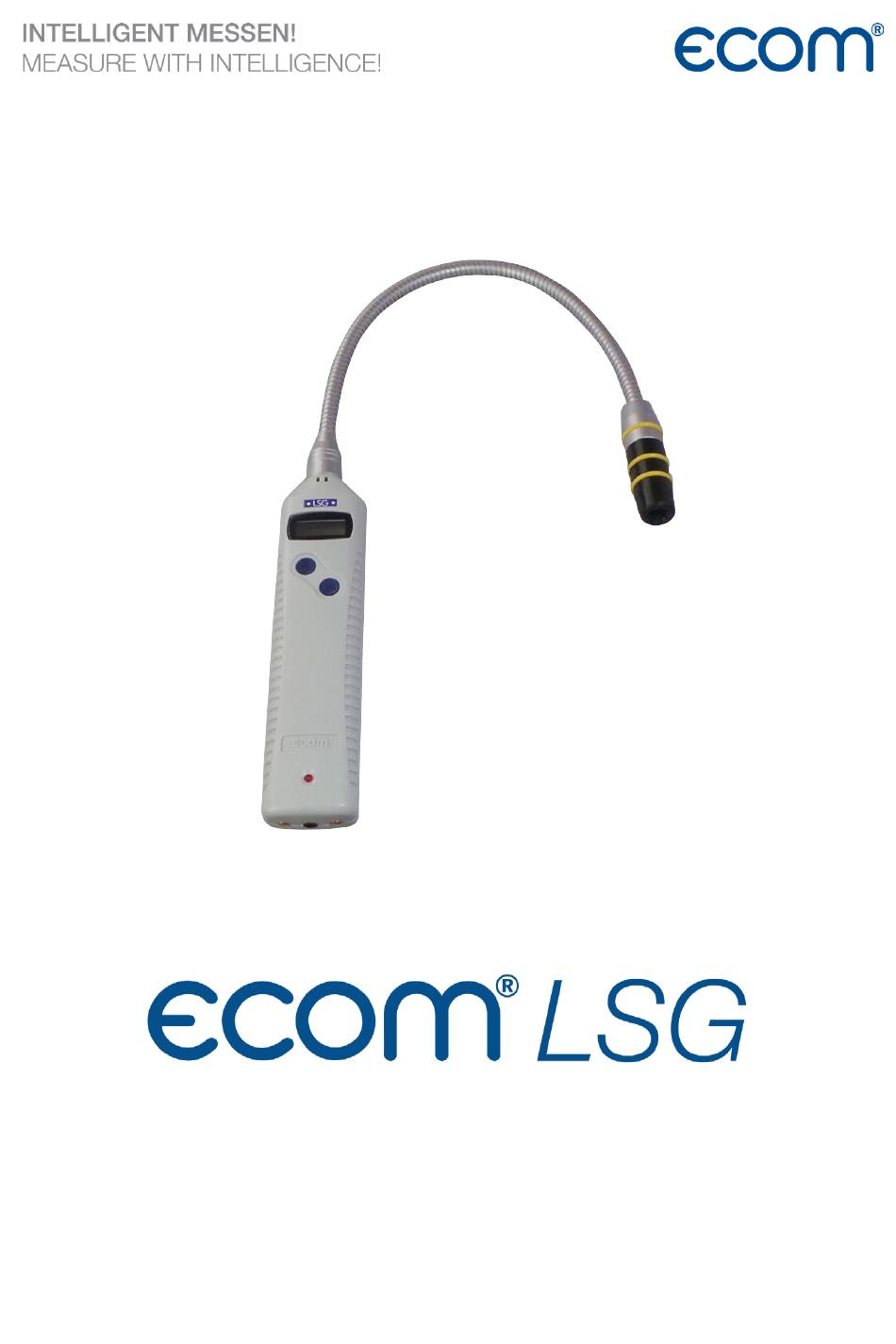

- Seite 1 Deutsch BEDIENUNGSANLEITUNG Version ecom-LSG Stand Nov. 2020...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das ecom-LSG ist zum Auffinden von Undichtigkeiten an Gasinstallationen konzipiert. Das Gerät zeigt vorhandene Gaskonzentration im Display an und warnt durch ein optisches und akustisches Signal. Die Empfindlichkeit des Sensors lässt sich einstellen, so dass selbst kleine Leckagen aufgespürt werden können. -
Seite 3: Allgemeine Sicherheitshinweise

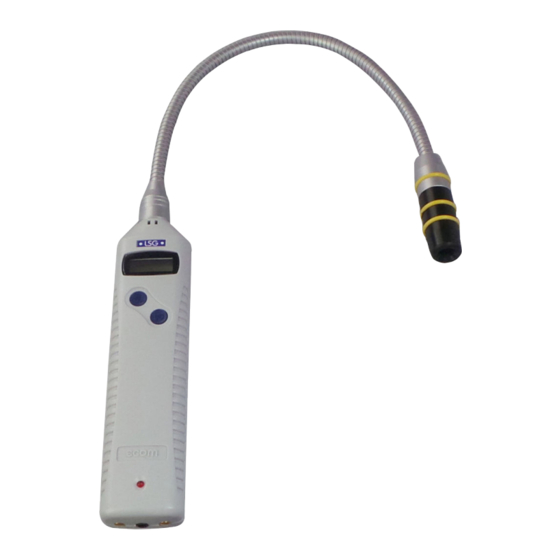

VORSICHT Beschädigung des Sensors Substanzen, wie Silikone, halogenierte Kohlenwasserstoffe, Bleitetra- ethyl, Schwefelverbindungen und organische Phosphorverbindungen führen zu teilweise irreversiblen Empfindlichkeitsverlusten. Kontakt mit solchen Substanzen vermeiden. HINWEIS ecom-LSG nicht in gasbelasteter Luft einschalten, da es zu Ungenau- igkeit der Messwerte führt! - Seite 4 Geräteaufbau Flexrohr Display EIN/AUS Sensorkopf HOLD-Taste Inbetriebnahme Gerät einschalten. HINWEIS EIN-/AUS-Taste gedrückt halten, bis ein Signal ertönt. Aufheizphase abwarten. 3-facher Piepton signalisiert die Betriebsbereitschaft. Display zeigt die Gaskonzentration als Balkendiagramm an. HINWEIS 1 Balken = keine Konzentration 14 Balken = max. Konzentration...
- Seite 5 Schwefelverbindungen und organische Phosphorverbindungen führen zu teilweise irreversiblen Empfindlichkeitsverlusten. Kontakt mit solchen Substanzen vermeiden. Sensorkopf langsam an zu prüfender Gasinstallation vorbeiführen. Sobald sich das ecom-LSG einer Undichtigkeit nähert, reagiert die Messwertanzeige. HINWEIS Bei Überschreitung der ersten Schaltschwelle, blinkt die rote LED auf und ein akustisches Signal ertönt.
- Seite 6 Ausschalten • EIN-/AUS-Taste gedrückt halten, bis kein Balken mehr im Display zu sehen ist. Einstellungen Empfindlichkeit Bei eingeschaltetem Gerät die EIN-/AUS-Taste betätigen. HOLD-Taste drücken. • Kleine Balken = niedrige Empfindlichkeit • Mittlere Balken = mittlere Empfindlichkeit • Große Balken = hohe Empfindlichkeit Batteriekapazität/Einstellmenü...
- Seite 7 Stromversorgung Die beiden 1,5 V AAA Batterien müssen gewechselt werden, wenn ein grau- es Batteriesymbol oben links im Display angezeigt wird. Die Restkapazi- tät beträgt 1 Stunde. Sinkt die Spannung weiter, wird das Batteriesymbol schwarz und das Gerät schaltet sich automatisch ab. Batterietausch Batteriefach auf der Rückseite öffnen.
-
Seite 8: Tauschen Des Sensors
Tauschen des Sensors HINWEIS Das Gerät vor dem Tauschen des Sensors ausschalten! Sensorkopf aufschrauben. Sensorelement abziehen. Neues Sensorelement einbauen. Sensorkopf aufschrauben. Technische Daten Anzeigebereich Bis 0,5 % Methan Ansprechzeit < 2 s Anzeige Balkendiagramm, Display ca. 20 mm x 7 mm Aufwärmzeit Ca. - Seite 9 Balken 14 • Beim Nullabgleich war eine Gaskonzen- (Abgleich fehlerhaft) tration vorhanden • Zu geringer Unterschied zwischen Null und 1000ppm Abgleich • Sensor defekt Balken 11 (Sensorkopf) • Kein Sensorkopf vorhanden • Heizelement des Sensors defekt...
-
Seite 10: Wartung
Wartung Zur Sicherstellung der Genauigkeit Ihres Messgerätes empfehlen wir Ihnen die jährliche Überprüfung durch einen autorisierten ecom-Partner. Bei star- ker Beanspruchung sollten kürzere Überprüfungsintervalle gewählt werden. Sprechen Sie hierzu Ihren ecom-Partner an. Entsorgung • Verbrauchte Batterien an den dafür vorgesehenen Sammel- stellen abgeben. - Seite 11 Verbrauchsmaterial/Ersatzteile HINWEIS Verbrauchsmaterialien oder Ersatzteile finden Sie in unserem Webshop unter www.shop.ecom.de.
- Seite 12 GmbH Am Großen Teich 2 D-58640 Iserlohn info@ecom.de www.ecom.de Telefon: +49 2371 945-5 Fax: +49 2371 40305...
