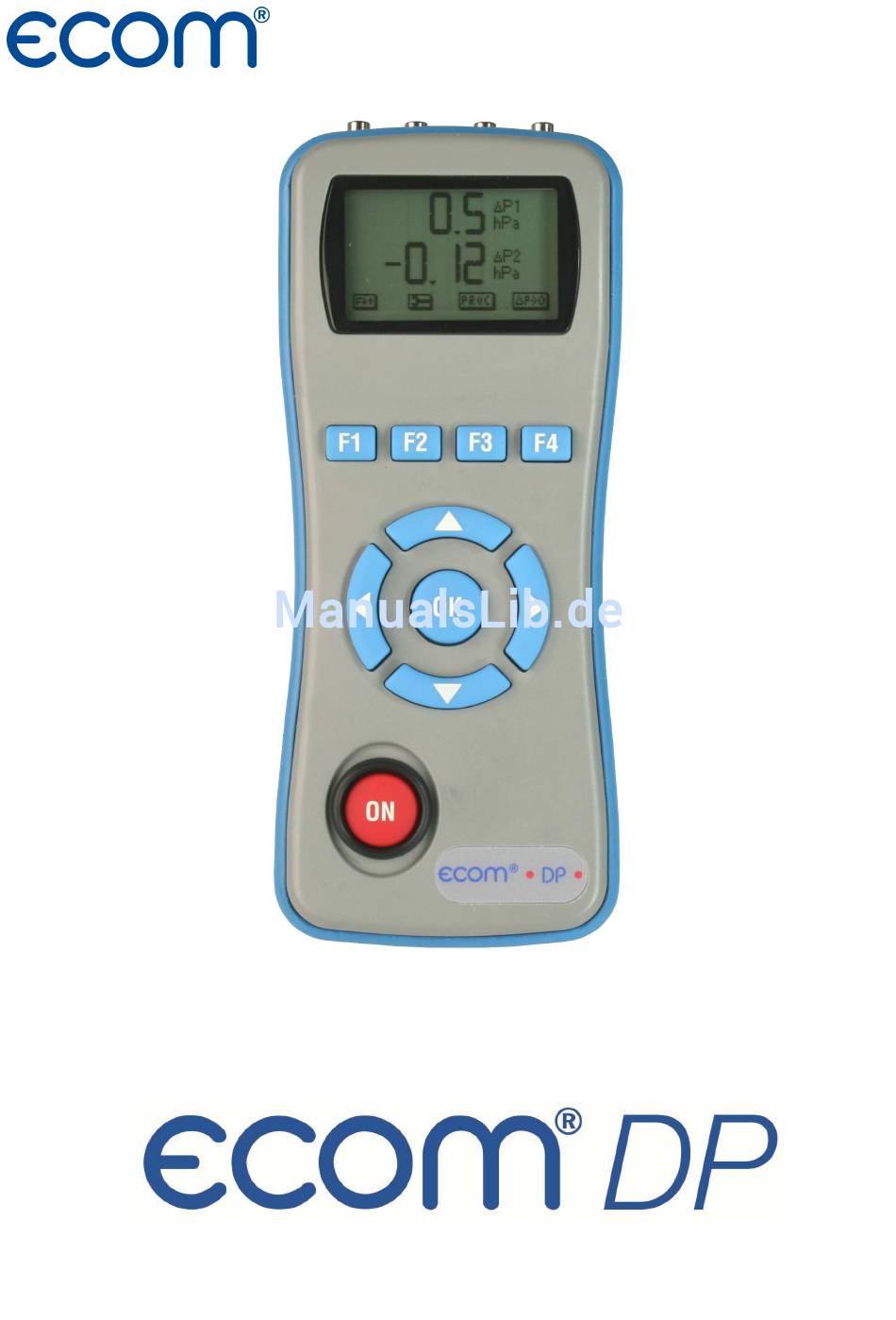

- Seite 1 Intelligent messen! Bedienungsanleitung Engine...
-
Seite 2: Inhaltsverzeichnis
5. Interne Geräteeinstellungen 5.1. Tastenpieps ein-/ausschalten 5.2. Druck Auto -> 0 bei Start 5.3. Druckereinstellung (ecom-P) 5.4. Akkuladung 5.5. Anzeigedämpfung 5.6. Druckeinheit 6. Fühler Setup 7. Serviceinfo ansehen 8. Datenlogger-Programm „ecom DP Logger“ 9. Technische Daten ecom-DP 10. Wartungshinweis Seite 2 ecom-DP-Engine... -

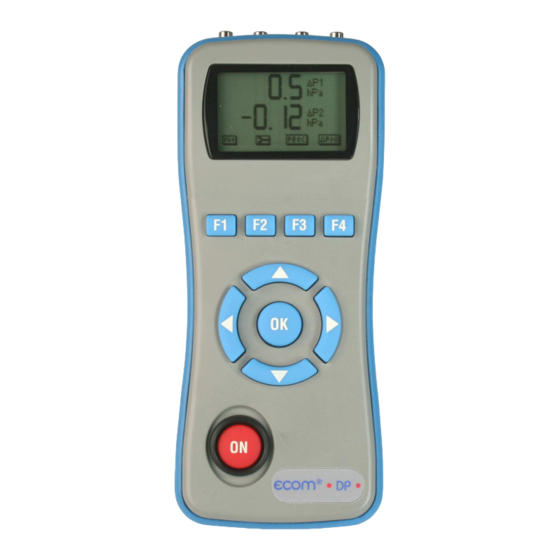

Seite 3: Aufbau Ecom-Dp
1. Aufbau ecom-DP IR-Schnittstelle (für Infrarot-Drucker) Anschlüsse Anschlüsse Pmax = 10 bar Pmax = 1000 mbar Funktionstasten Grafik-Display (aktuelle Funktion wird im Display angezeigt) Cursortasten Anschluss Ladegerät ON-Taste OK-Taste ecom-DP-Engine Seite 3... -
Seite 4: Erstinbetriebnahme 2.1. Stromversorgung
2. Erstinbetriebnahme 2.1. Stromversorgung Das ecom-DP kann durch 3 Batterien oder 3 Akkus versorgt werden. Folgende Typen sind für den Betrieb des Gerätes zugelassen: -Batterie 1,5 V AA (Mignon) -Akku 1,2 V AA NiCd (Nickel-Cadmium) -Akku 1,2 V AA NiMh (Metallhydrid) Bitte stellen Sie bei Verwendung des Ladenetzteils (Op- tion) zur Akkuladung die Funktion „Akkuladung“... - Seite 5 Bevor das ecom-DP zum ersten Mal genutzt werden kann, muss somit die interne Uhr eingestellt werden. Schalten Sie das ecom-DP durch Betätigen der <ON>- Taste ein. Das Gerät zeigt die folgende Meldung an: Uhr stellen RAM löschen Weiter mit OK! Nach zweimaliger Betätigung der <OK>-Taste wird die...
-
Seite 6: Numerische Anzeige
<F2> (ESC). Mit der Funktionstaste <F1> können verschiedene Funktionen aufgerufen werden. Die aktu- elle Belegung der anderen Funktionstasten (<F2> - <F4>) wird im Display angezeigt. Nach einmaligem Betätigen der Taste <F1> werden die Funktionen „Hold“, „Min/Max“ und „Print“ eingeblendet. Seite 6 ecom-DP-Engine... -
Seite 7: Messwerte Einfrieren
-0.1 0.1 (hPa) rungsfreie Übertragung nicht in jedem Fall gegeben ist. ----------------------------------- Der Ausdruck kann mit den Infrarotdruckern ecom-P ecom GmbH und HP 82240B erfolgen. Bitte stellen Sie den von Am Grossen Teich 2 Ihnen benutzten Drucker, wie unter 5.3 beschrieben, 58640 Iserlohn Tel. -
Seite 8: Kontrasteinstellung Und Beleuchtung
Ausgehend von der vorherigen Funktionsbelegung wer- den nach Betätigen der Taste <F1> die Funktionen „HELL“ und „Licht“ eingeblendet. Das Grafik-Display des ecom-DP kann auf unterschiedliche Sichtverhält- nisse angepasst werden. Der Kontrast lässt sich in 5 Stufen (jeder Tastendruck eine Stufe) durch Betätigen von <F3>... -
Seite 9: Druck Auto -> 0 Bei Start
Sie den Menüpunkt durch die <OK>-Taste. Mit den Cursortasten <rechts/links> lässt sich die Einstellung (JA oder NEIN) ändern. Wählen Sie bei Benutzung des Druckers ecom-P die Einstellung „JA“ und bei Benut- zung des Druckers HP 82240B die Einstellung „NEIN“. Eine Änderung muss mit der <OK>-Taste bestätigt wer- den. -
Seite 10: Druckeinheit
Druck“. Aktivieren Sie den Menüpunkt durch die <OK>- Taste. Mit den Cursortasten <rechts/links> kann die gewünschte Maßeinheit eingestellt werden. Eine Ände- rung der Einstellung muss mit der <OK>-Taste bestätigt werden. Verlassen Sie das Menü „Interne“ mit <F2> (ESC). Seite 10 ecom-DP-Engine... -
Seite 11: Fühler Setup
7. Serviceinfo ansehen Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt „Service“. Nach Betätigen der -Taste wird ein Infofenster eingeblendet, in dem Anschrift und Telefonnummer der zuständigen Servicestelle, sowie die Geräteversion (z.B. ecom V1.4) angezeigt werden. ecom-DP-Engine Seite 11... -
Seite 12: Datenlogger-Programm „Ecom Dp Logger
8. Datenlogger-Programm „ecom DP Logger“ Der Messwerteverlauf des lässt sich mit Hilfe des Datenlogger-Programms „ecom DP Logger“ aufzeichnen. Das Programm kann kostenlos aus dem Down- load-Bereich der ecom Homepage www.ecom.de herunter geladen werden. Zur Übertragung der Daten wird ein USB-Kabel (Art.-Nr.: 55818) mit dazugehörigem Treiber benötigt (kostenloser Download von www.ecom.de). -
Seite 13: Technische Daten Ecom-Dp
9. Technische Daten ecom-DP Stromversorgung: Batterie: 3 x 1,5 V AA (Mignon) oder Akku: 3 x 1,2 V AA NiCd (Nickel-Cadmium) oder Akku: 3 x 1,2 V AA NiMh (Metallhydrid) Akku-Ladung und Betrieb mit handelsüblichem USB-Ladegerät möglich Display: Grafik-Display Auflösung 128 x 64 pixel Sichtfenster ca. -
Seite 14: Wartungshinweis
Überprüfung durch einen autorisierten ecom-Partner. Bei starker Bean- spruchung (z. B. dauerhaft mehrere Stunden Messung pro Tag, raue Umge- bungsbedingungen usw.) sollten kürzere Überprüfungsintervalle gewählt werden - bitte sprechen Sie hierzu Ihren ecom-Partner an. Alle ecom-Partner finden Sie unter www.ecom.de. Technische Änderungen vorbehalten V3.2 01.2017...
