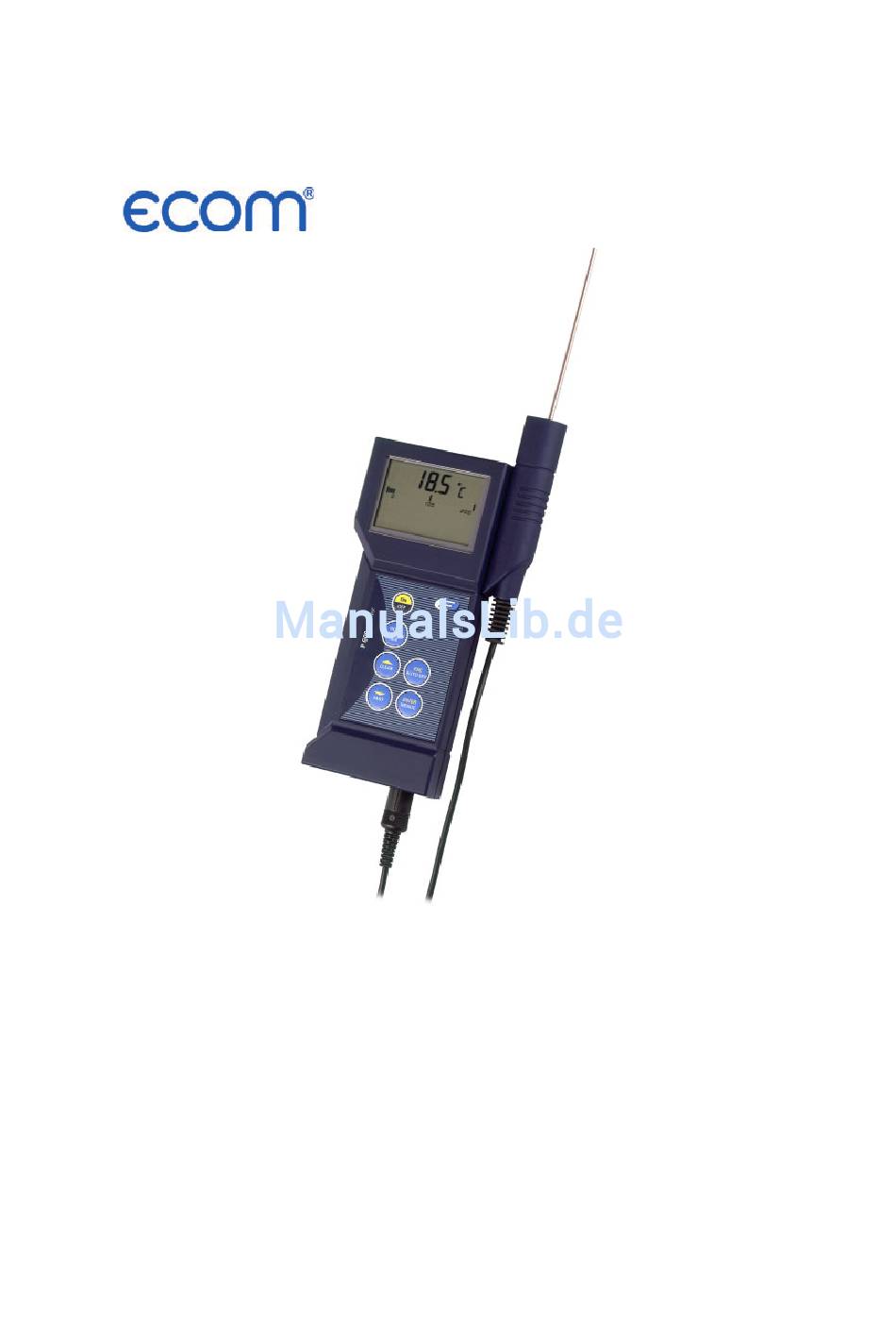

- Seite 1 Kreative Technik aus dem Hause rbr Bedienungsanleitung Handmessgeräte der Serie P600...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Handhabung/Einleitung 1.1. Hinweise 1.2. Inbetriebnahme 1.3. Ein-/Ausschalten 1.4. Menüstruktur 1.4.1. Einheiten-Umschaltung (UNIT) 1.4.2. Fühlerauswahl (Prob) 1.4.3. Differenztemperatur (Lin2) 1.4.4. Kalibriermodus (CAL) 1.4.4.1. Kalibrierung Kombifühler(Temperatur/Feuchte) 1.4.5. Druckeraktivierung (PrEn) 1.4.6. Kanalaktivierung (Choo) 1.5. Speicherabfrage (HOLD/MAX/MIN/AVG) 1.6. Messzyklus ändern (FAST-Modus) 1.7. AUTO-OFF-Funktion 1.8. -
Seite 3: Handhabung/Einleitung
1. Handhabung/Einleitung 1.1 Hinweise / Bitte beachten Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden sondern nur mit einem trockenen oder feuchten Tuch abreiben. Messgerät an einem trockenen und sauberen Ort aufbewahren. Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck. Stecker nicht mit Gewalt in die Buchsen einstecken. Die Messkanal- und Schnittstellenstecker sind unterschiedlich. -
Seite 4: Menüstruktur
1.4 Menüstruktur Geräteeinstellungen wie Messgrößen, Fühlerkalibrierungen, Kanäle deaktivieren usw. erfolgen über ein Menübaum. In das Hauptmenü gelangen Sie über die Taste [ENTER/MENUE]. Mit Hilfe der Pfeiltasten[éê]können Sie die gewünschten Menüpunkte auswählen. Durch betätigen der ESC-Taste gelangen Sie zurück in den Messmodus. Pfeiltasten Taste [ESC] Taste [ENTER/MENUE]... -
Seite 5: Fühler Auswählen / [Prob]
1.4.2 Fühler auswählen / [Prob] Drücken Sie die Taste [ENTER/MENUE] und wählen Sie Prob mit Hilfe der Pfeiltasten [éê] aus, danach drücken Sie [ENTER/MENUE] erneut. MENUE Unit Choo PrEn CAL Lin2 Prob Auf der linken Displayseite erscheint eine kleine 1, die den Kanal anzeigt. Mit den Pfeiltasten [éê] können Sie den Kanal ändern für den ein Fühler ausgewählt werden soll. -
Seite 6: Anzeigeoption Differenztemperatur Aktivieren/Deaktivieren / [Lin2] (Nur Für 2-Kanalgeräte)
Hinweis: Stellen Sie sicher das die richtige Messgröße für den angeschlossenen Fühler eingestellt ist. Wird einer Messgröße im Menü Prob verändert und/oder mit der Entertaste bestätigt wird automatisch die Standardkalibrierung verwendet. Hinweis zum Kombinationsfühler (Temperatur und Feuchte): Stellen Sie als Messgröße relative Feuchte für den Messkanal ein an dem der Kombifühler angeschlossen ist. - Seite 7 1.4.4 Kalibrierfunktion / [CAL] Ihr Messgerät bietet Ihnen die Möglichkeit beim Tausch von Fühlern eine einfache Kalibrierung durchzuführen, um so die herstellungsbedingten Toleranzen der Fühler auszugleichen und eine gleichbleibend hohe Genauigkeit Ihrer Messkette zu ge- währleisten. Das Gerät beinhaltet 3 verschiedene Kalibriermodi: 1) [OFF]: Standardkennlinie (z.B.
- Seite 8 Physikalische Kalibrierung / oP2 Wählen Sie mit Hilfe der Pfeiltasten [éê] oP2 aus. Mit [ENTER/MENUE] bestätigen Sie die gewünschte Einstellung. Im unteren Displayteil erscheint 1 P. Mit den Pfeiltasten [éê] können Sie zwischen einer 1-Punkt[1 P], 2-Punkt[2 P] und 3- Punkt[3 P]-Kalibrierung auswählen.
- Seite 9 1.4.4.1 Kalibrierfunktion Kombifühler(Feuchte/Temperatur) [CAL] Alle Feuchtefühler der Dostmann electronic sind Kombinationsfühler. D.h. neben dem Feuchtesensor beinhalten diese Fühler auch ein Temperatursensor. Beide Messgrößen sind über einen Fühlerstecker an dem gleichen Messkanal ange- schlossen. Um die beiden Messgrößen Feuchte und Temperatur zu kalibrieren muss vorher die Messgröße rH(rel.
-
Seite 10: Druckerausgang Aktivieren/Deaktivieren / [Pren]
1.4.5 Druckerausgang aktivieren/deaktivieren / [PrEn] PrEn = Printer enable = Drucker aktivieren Drücken Sie die Taste [ENTER/MENUE] und wählen Sie PrEn mit Hilfe der Pfeiltasten [éê] aus, danach drücken Sie [ENTER/MENUE] erneut. Mit den Pfeiltasten [éê] können Sie jetzt den Druckerausgang aktivieren on oder deaktivieren off. -
Seite 11: Speicherabfrage (Hold/Max/Min/Avg)
1.5 Speicherabfrage (HOLD MAX MIN AVE) Nach erstmaligem Betätigen der [HOLD MAX MIN AVE] Taste werden die zum Zeitpunkt der Betätigung aktuellen Messwerte als Hold-Wert im Display eingefroren bzw. angezeigt. Durch wiederholtes Drücken können die gespeicherten Maximum-, Minimum und Durchschnittswerte in der unteren Zeile(kleine Anzeige) abgefragt werden. -
Seite 12: Spannungsversorgung
2 Spannungsversorgung Als Spannungsversorgung des Gerätes dient eine 9V Blockbatterie. Zum Wechseln der Batterie das Instrument ausschalten und das auf der Rückseite angebrachte Batteriefach öffnen. Die Batterie entnehmen und das Anschlusskabel abziehen. Neue Batterie anstecken und wieder in das Batteriefach einlegen. Das Segment „BAT“... -
Seite 13: Technische Daten
4 Technische Daten P600(1-Kanal)/P605(2-Kanal) P610(1-Kanal)/P615(2-Kanal) Messkanal ½ Pt100, Thermoelemente: Typ K, J, Thermoelemente: Typ K, J, L, N, T L, N, R, S, T Messbereich Pt100 -200...+850°C - - - Thermoelemente gem. DIN gem. DIN Genauigkeit Pt100 +-0,1°C von -100°C...+200°C - - - 0,1% v.M. -
Seite 14: Schnittstellenprotokoll
5. Schnittstellenprotokoll Bei der Datenübertragung muss sichergestellt sein, daß die Spannungspegel für die Signale RTS = +12 V und DTR = -12V vom PC zur Verfügung gestellt werden. Dies muß über die Schnittstelleninitialisierung der Software realisiert werden. Parameter: Baudrate 2400 Baud Datenbits Stopbits Parität... -
Seite 15: Steckerbelegung
6. Steckerbelegung Fühleranschluß Pt100 4-Leiter (Serie P600) Meßkanal 1 / 2 Pt100 4-Leiter Lötseite... - Seite 16 Fühleranschluß Thermoelement (Serie P600) Meßkanal 1 / 2 Pt100 2-Leiter Lötseite Thermoelement Internationale Kennfarben für Thermoelemente Thermopaar DIN 43 722 DIN 43 710 ANSI MC 96.1 Typ R orange weiß grün Pt13%Rh-Pt + orange – weiß + rot - weiß + schwarz - rot Typ S orange...
- Seite 17 Fühleranschluß Flügelrad Mini Air6 (Serie P650/P655/670) Meßkanal 1 / 2 Lötseite gelb schwarz weiß Mini Air6 Flügelrad...
- Seite 18 RS232 Adapterkabel mit Sub-D 9 polig Serie P500 / P600 Meßkanal 1 / 2 Stecker Lötseite 9 pol. Sub-D Buchse...
-
Seite 19: Adapter Din Stecker Auf Thermoelementbuchse (Serie P600)
Adapter DIN Stecker auf Thermoelementbuchse (Serie P600) Pt100 Sensor Lötseite Miniaturthermoelementbuchse gn (ws) rt (gn) Kabellange 12 cm Internationale Kennfarben für Thermoelemente Thermopaar DIN 43 722 DIN 43 710 ANSI MC 96.1 Typ R orange Weiß grün Pt13%Rh-Pt + orange – weiß + rot - weiß... - Seite 20 Steckernetzteil Serie P500 / P600 Stecker Lötseite sw/ws Netzteil Kabellänge 20 cm Buchse Lötseite...
-
Seite 21: Sensorkalibrierdaten
7. Sensorkalibrierdaten Unsere Qualitätsfühler tragen ganz entscheidend zur Genauigkeit und somit zur Qualität Ihrer Messung bei. Um Ihnen den Austausch der Fühler ohne Verlust an Messgenauigkeit so leicht wie möglich zu machen, werden unsere Fühler im Werk vermessen und mit einem Code versehen, die die Kennlinie des Fühlers beschreibt. -
Seite 22: Bedien- Und Anzeigeelemente
8. Bedien- und Anzeigeelemente... -
Seite 23: Garantiebestimmungen
9. Garantiebestimmungen Bei ordnungsgemäßem Gebrauch leisten wir auf Meßgeräte 12 Monate und auf Fühler und Sensoren 6 Monate Garantie. Durch Öffnen des Gerätes erlischt der Garantieanspruch. Der Hersteller garantiert, dass das Produkt im genannten Zeitraum bei ordnungsgemäßer Anwendung und Wartung keine Material- und Bearbeitungsfehler aufweist. Ausnahmen sind im folgenden festge- legt.
