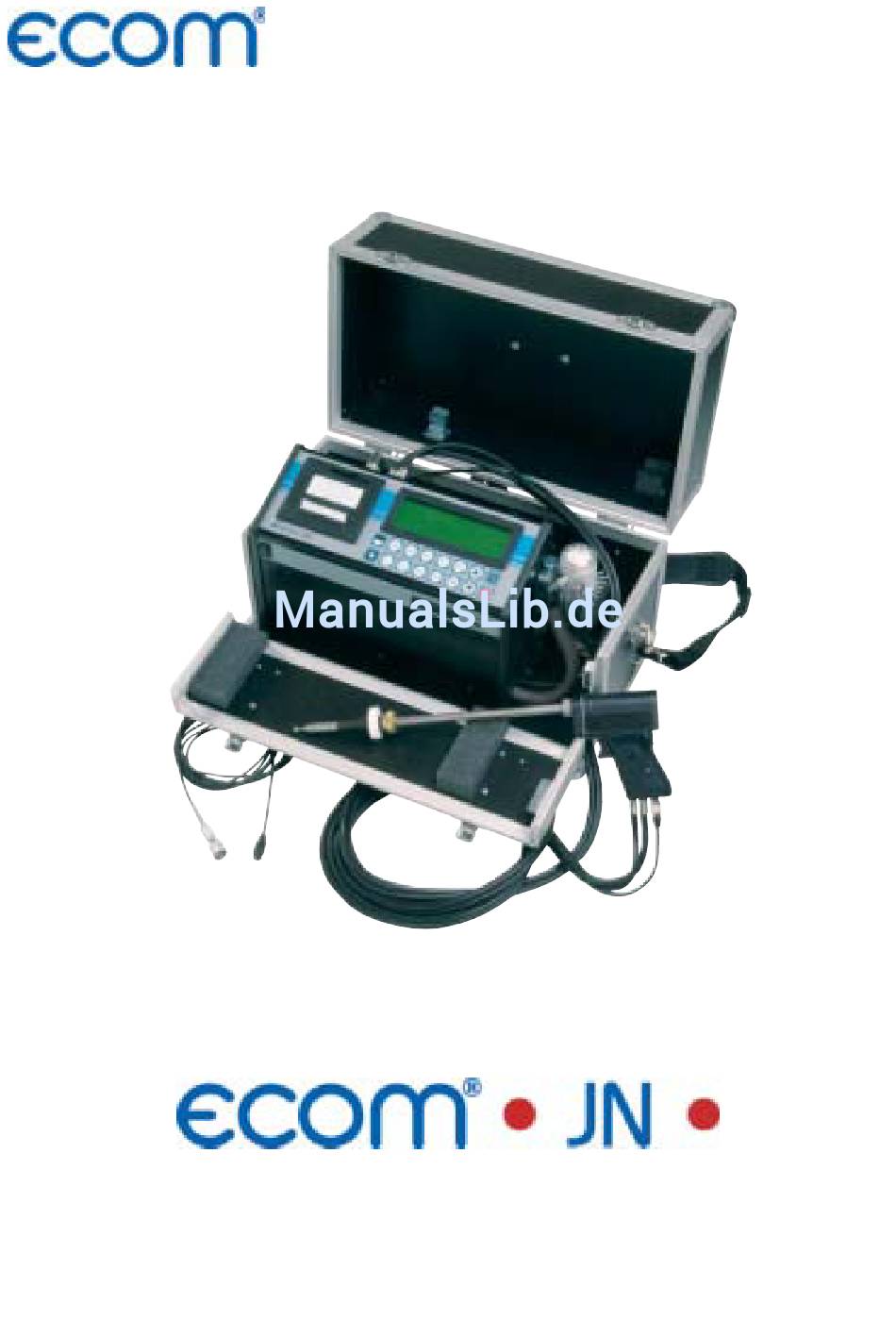

- Seite 1 Kreative Technik aus dem Hause rbr Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einleitung 2. Ausstattung des ecom-JN 3. Abgasmessung 3.1. Abgasanalyse 3.2. Differenzdruckmessung 3.3. Rußmessung 3.4. CO-Abgaswegeüberprüfung 3.5. Speichern und Drucken der Ergebnisse 3.6. NOx-Messung 4. Datenverarbeitung 4.1. Datenbank / RAM 4.2. Chip-Karte 5. Einstellmöglichkeiten am Messgerät 6. Servicehinweise 7. -
Seite 3: Einleitung
Ergebnisprotokoll und ermöglichen die komplette Beurteilung von Klein- feuerungsanlagen gemäß den Forderungen der 1. Bundes-Immissions- schutzverordnung. Das ecom-JN ist ein Gerät, in das die langjährigen, guten Erfahrun- gen, die viele Anwender mit der Geräteserie ecom-J und J-Plus ge- sammelt haben, eingeflossen sind und welches höchsten Ansprüchen an Betriebssicherheit und Bedienungskomfort durch eine überlegte... -

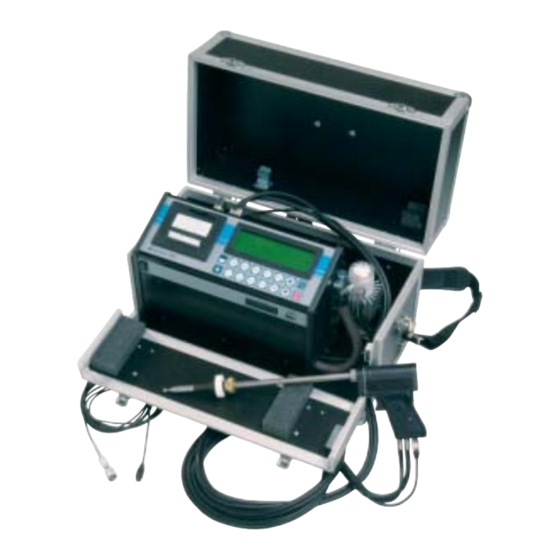

Seite 4: Ausstattung Des Ecom-Jn
2. Ausstattung des ecom-JN Pistolengriffsonde (Standard): - Geeignet zur kombinierte Gas-, Zug- Ruß- und Abgasverlustmessung - Eintauchtiefe Sondenrohr 290 mm - Außendurchmesser Sondenrohr 10 mm - Koaxiale Ausführung mit NiCr/Ni-Thermoelement (T-Gas = 500 °C) max. - 3-Kammerschlauch (Länge 3 m) - Beheizte Rußmessstelle... -
Seite 5: Zubehör Ecom-Jn
Zubehör ecom-JN Unterkoffer Datenkabel Artikelnr.: Artikelnr.: 52981 53532 ganze Bauhöhe ohne Abbildung 53201 halbe Bauhöhe Adapterkabel USB / RS 232 Nox-Schlauch Artikelnr.: (Sonde beheizt) 52162 Artikelnr.: ohne Abbildung 10177 (3,5 m) 30001188 (5 m) Nox-Schlauch Filterplatte für (Sonde unbeheizt) Festbrennstoff- Artikelnr.:... -
Seite 6: Abgasmessung 3.1. Abgasanalyse
ändert werden. Der Abschluss der Auswahl erfolgt mit der Taste <E>. Brennstoff wählen, mit <E> bestätigen! Brennstoff CO2max. Eichphase 2:59 min Erdgas 11,8 Erdgas Stadtgas 11,7 Kokereigas 10,2 Flüssiggas 14,0 CO2max = 11,8 , A1 = 0,37 , B = 0,009 Heizöl 15,4 Seite 6 ecom-JN... - Seite 7 Sie im Display die komplette Messwertanzeige. Je nach Ausstattung des Messgerätes mit zusätzlichen elektrochemischen Sensoren vari- iert die Anordnung der Zeilen im Display. Bei Ausstattung mit dem kom- pletten NOx-Modul erfolgt die separate Anzeige für NO, NO und NOx. ecom-JN 10.09.94 12:34 17,5 % Lambda...
- Seite 8 Dieser kann durch das Messgerät nicht er- mittelt werden. Wenn die Abgastemperatur den Taupunkt (zwischen 25 und 65 °C) unterschreitet, wird ETA mit Kondensationsgewinn be- rechnet. In der Messwertanzeige erscheint in diesem Fall ein (K) hin- ter ETA. Seite 8 ecom-JN...
-
Seite 9: Die Differenzdruckmessung (Feinzugmessung)
Messwert, den Sie nun mit der Taste <m> ebenfalls ab- speichern und zu den bereits vorhandenen Ergebnissen in den Zwi- schenspeicher hinzufügen. Der gespeicherte Wert wird im Display an- gezeigt. Gespeicherter Wert - 0,08 hPa Mit der Taste <ESC> verlassen Sie die Differenzdruckmessung wie- der. ecom-JN Seite 9... -
Seite 10: Rußmessung
Nehmen Sie das Filterpapier aus der Halterung und vergleichen Sie den Grauwert mit der Skala. Für besondere Genauigkeitsansprüche kann die Auswertung auch mit einem Densitometer (ecom-D) erfol- gen, womit eine Auswertung bis auf eine Kommastelle möglich ist. Geben Sie das Ergebnis in das Gerät ein und betätigen Sie die Taste <E>. -
Seite 11: Co-Messung (Abgaswegeüberprüfung)
Analyse des Abgases über den gesamten Abgasrohr-Querschnitt. Als Probennahmesonde wird eine Mehrlochsonde verwendet (optionales Zubehör). Die Mehrlochsonde ist so im Abgas zu positionieren, dass das Sondenrohr mit den An- saugöffnungen der Strömungsrichtung des Abgases entgegengerichtet ist. ecom-JN Seite 11... -
Seite 12: Speichern Und Drucken Der Ergebnisse
Zwischenspeicher abgelegt. Durch Betätigen der Taste <MODE> wech- seln Sie wieder in den herkömmlichen Messmodus der Abgasanalyse. 3.5. Speichern und Drucken der Ergebnisse Das Messgerät ecom-JN verfügt in der Standardausstattung über ei- nen 58 mm-Protokolldrucker mit Thermodrucker-Laufwerk (optional auch mit dokumentenechtem Nadeldrucker ausrüstbar). Das Ergebnis- protokoll dient als Beleg der durchgeführten Arbeiten, als protokollier-... - Seite 13 Wählen Sie die Zeile "Ausdruck starten" und Sie erhalten das Ergebnisprotokoll. Dieses ist wie folgt aufgebaut: Name/Anschrift des Kundens aus dem ge- wählten Feld in der Datenbankfunktion (er- ecom-JN scheint nur bei gewählter Datenverwaltung Name 1 und entsprechender Ausstattung); Name 2...
-
Seite 14: Text Eingeben
Dazu muss die Taste <m> nochmals betätigt werden und im Display erscheint oben rechts wieder der Buchstabe "m". 3.6 Die NOx-Messung (NOx-Direktausrüstung) Das ecom-JN kann werksseitig mit einem kompletten NOx-Modul aus- gerüstet werden. Dieses umfasst: - Sensor für die Messung des NO-Anteils - Sensor für die Messung des NO... - Seite 15 Summe der Anteile berechnet und gemäß den eingestell- ten Optionen umgerechnet. Dabei gilt: NOx in Volumenkonzentration (ppm) = NO + NO [ppm] [ppm] 2 [ppm] NOx in Massenkonzentration (mg/m = (NO + NO ) * 2,056 [mg/m3] [ppm] 2 [ppm] ecom-JN Seite 15...
- Seite 16 5 Minuten erreicht und dann durch das Programm geregelt. 4.) Schließen Sie bei Verwendung von beheiztem Entnahmesystem und Gaskühler den Kondensatschlauch in jedem Fall an, um eine Ver- schmutzung des Aufstellortes des Gerätes durch abgepumptes Kon- densat zu vermeiden. Seite 16 ecom-JN...
-
Seite 17: Datenverarbeitung
4. Datenverarbeitung Die Ausstattung des ecom-JN mit Datenverarbeitungspaket umfasst: -RAM-Kartenschacht -Erweiterte Softwareausstattung des Gerätes -Externe Folientastatur -Aktivierte parallele Schnittstelle (Centronics) -Optional: RAM-Karte der gewünschten Größe (Standard 512 kB) Bei vorhandenem Datenverarbeitungspaket stehen zusätzliche Geräte- funktionen für die Speicherung und Verwaltung von Einzelmessergeb- nissen sowie für einen länger dauernden Messbetrieb mit Datenlog-... -
Seite 18: Datenbank / Ram
4.1 Datenbank / RAM Die RAM-Speicherkarte wird als Massenspeicher für umfangreiche Da- tenmengen im ecom-JN eingesetzt. Es können RAM-Speicherkarten mit einer Kapazität bis zu 4 MB (4096 kB) verwendet werden. Bevor die RAM-Speicherkarte benutzt werden kann, muss sie, ebenso wie eine Diskette in einem PC, für das System formatiert werden. -
Seite 19: Formatieren Dateien Löschen Konfigurieren
Hinweis: Die Standardeinstellung für die verwendete RAM-Karte im Gerät ist 512 kB. Verwenden Sie eine Karte anderer Kapazität, muss dieses dem Programm des ecom-JN mitgeteilt werden, da ansonsten die Karte nicht korrekt formatiert wird. Dieses geschieht ebenfalls mit der Funktion "Konfigurieren". - Seite 20 Verwaltungssoftware (z.B. Kehrbezirksverwaltungs- programm) von einem PC über die RS 232. Dazu verbinden Sie die RS 232 des ecom-JN mit der RS 232 (serieller Port) Ihres PC und verfahren in dem PC-Programm wie dort angegeben und bestätigen vor dem Sendebefehl am PC die Sicherheitsabfrage am ecom-JN.
- Seite 21 Nachdem Sie Messungen mit dem Gerät durchgeführt haben, könnte nun der zweite Teil der "Büroarbeiten" erfolgen. Datenbank senden Sie verbinden das ecom-JN und den PC über die RS 232 und rufen das PC-Programm auf. Verfahren Sie am PC gemäß den Programm- anweisungen.
- Seite 22 RAM-Kartendaten. Verbinden Sie ecom-JN und PC über die RS 232. Starten Sie das Programm am PC. Setzen Sie am PC die erforderli- chen Optionen und bestätigen mit ENTER am PC. Am ecom-JN wäh- len Sie die Funktion "Allg. Daten senden" und bestätigen mit <E>.
-
Seite 23: Arbeit Mit Der Chip-Karte
4.2. Arbeit mit der Chip-Karte Nur für Geräte mit Chip-Karten-Schacht! Durch das ecom-JN kann eine 512 Byte-Chip-Karte gelesen und be- schrieben werden. Dieser Datenträger, äußerlich einer Telefonkarte ähnlich, kann in seinem Speicherbaustein ca. 500 Zeichen Informatio- nen aufnehmen. Eine Chip-Karte kann als Anlagen-Begleitkarte, als Messstellen-Kartei oder auch als Arbeitsauftrag genutzt werden. - Seite 24 Die Messwerte beinhalten das komplette Ergebnisprotokoll einer durch- geführten Messung. Befindet sich eine Chip-Karte im Messgerät ecom- JN und es wird die Taste <m> für Speichern betätigt, werden die Messergebnisse aus dem RAM des Messgerätes auf die Chip-Karte übertragen. Befanden sich dort bereits Messergebnisse einer voran- gegangenen Messung, werden diese überschrieben.
- Seite 25 Für viele Zwecke kann es notwendig sein, zu einem Messvorgang bzw. einer ausgeführten Arbeit an einer Anlage Zusatzinformationen fest- zuhalten. Der bisherige Einsatz des Messgerätes ecom-JN ermöglich- te die Protokollierung und den Nachweis der Ergebnisse vollständig ohne Papier und unter Nutzung modernster Möglichkeiten der EDV.
-
Seite 26: Einstellmöglichkeiten Am Messgerät
5. Einstellmöglichkeiten am Messgerät Die Funktionen des ecom-JN sind im vorliegenden Teil beschrieben worden. Sowohl die Mess-, wie auch die Berechnunggrößen können durch Vergabe bestimmter Optionen ergänzt bzw. umgerechnet wer- den. Grundlage dafür sind die Einstellmöglichkeiten am ecom-JN. Be- tätigen Sie im Modus der Abgasmessung (Werteanzeige im Display) die Taste <EINST>, erhalten Sie eine Auswahl zu setzen der Optio-... -
Seite 27: Servicehinweise
Er- löschen der Garantie führen. Folgende Hinweise für den täglichen Service und die Wartung einzel- ner Teile und Baugruppen sollen Ihnen helfen. Das ecom-JN ist zum Schutz der Sensoren und gasführenden Teile mit Filtern ausgestattet, die einer regelmäßigen Kontrolle bedürfen. - Seite 28 Verschleiß der Reagenzien (Sauerstoffsensor) und durch Ver- schmutzung bzw. Belastung mit Konzentrationen oberhalb des nomi- nalen Messbereiches (toxische Sensoren). Die Ausgangswerte der Sensoren im Kontrollmodus betragen: Sauerstoff ca. 18.000 mV tox. Sensoren 0 mV (+/- 150) Seite 28 ecom-JN...
- Seite 29 10,5 V). Eine Anzeige der Akkuspannung erfolgt nur, wenn das Gerät nicht im Netzbetrieb arbeitet. Das Nach- laden der Akkus während des Netzbetriebes des Messgerätes ist zwar möglich, jedoch nicht effizient, da aus Leistungsgründen kein hoher Ladestrom zur Verfügung steht. ecom-JN Seite 29...
-
Seite 30: Technische Daten
Sondenkopf und Vorfilter (Heissgasfilter; T-Gas max = 200 °C) - Datenträger RAM-Karte (Standard 512 kB; PCMCIA-Norm) - Unterkoffer für Zusatzausstattung Maße und Gewicht Maße (B x H x T) :450mm x 300mm x 250mm Gewicht :ca. 12 kg komplett mit Standardsonde 300 mm Seite 30 ecom-JN... - Seite 31 21 - O Brennstoffarten CO2max-Werte und Faktoren Brennstoff CO2max Heizöl (B) 0,50 0,68 0,007 15,4 Erdgas (B) 0,37 0,66 0,009 11,8 Stadtgas (B) 0,35 0,63 0,011 11,7 Kokereigas (B) 0,29 0,60 0,011 10,2 Flüssiggas (B) 0,42 0,63 0,008 14,0 ecom-JN Seite 31...
- Seite 32 Faktor der Brennstoffart Erdgas = 57 Stadtgas = 53 Flüssiggas = 77 Heizöl = 111 χ Berechnung Wasserdampfteildruck Luft in Pa = atmosphärischer Luftdruck (900...1100 mbar) Luft 4077 9 − Berechnung Taupunkt in °C 236 67 − 23 6448 Seite 32 ecom-JN...
- Seite 33 O > H ) nicht statt- finden können. Das Gas besitzt am Ausgang des Kühlers eine Tem- peratur von ca. 5 °C mit einer relativen Sättigung von nahezu 100 % rel. Feuchte (entspricht einem Wasserdampfanteil < 7 g/m ecom-JN Seite 33...
- Seite 34 Øinnen = 6mm Øaußen = 8mm 2. Außenrohr (Zug) Øinnen = 9mm Øaußen = 10mm 3. Anschlussbuchse ZUG 4. Anschlussstutzen GAS 5. Anschlussverbindung T-Gas 6. Temperaturfühler T-Gas (NiCr/Ni) 7. Einlegeschlitz mit Andruckstempel für Rußfilterblättchen 8. Auslöser für den Andruckstempel Seite 34 ecom-JN...
- Seite 35 Technische Änderungen vorbehalten V1.7 / 10.2007 rbr Messtechnik GmbH Am Großen Teich 2 D-58640 Iserlohn (Sümmern) Telefon: 02371 - 945-5 Telefax: 02371 - 40305 Internet: http://www.rbr.de eMail: info@rbr.de ecom-JN Seite 35...
