Inhaltszusammenfassung für Ecom ecom-DP 3.4 engine

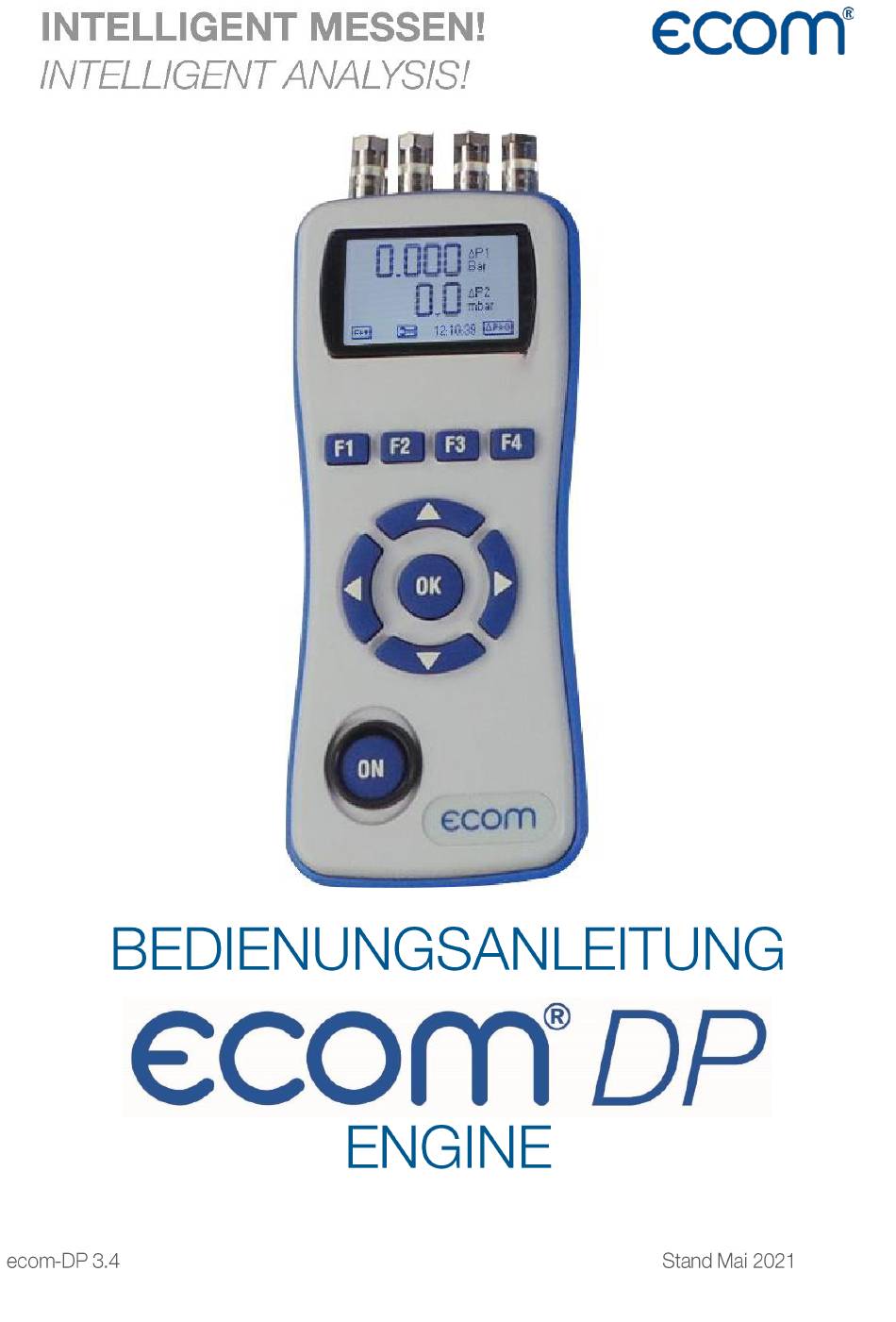

- Seite 1 Deutsch Version...
-
Seite 2: Inhaltsverzeichnis
5.7. Auto AUS ....................11 5.8. Kontrast ..................... 11 5.9. Licht ......................11 6. Fühler Setup ..................... 12 7. Serviceinfo ansehen ..................12 8. Datenlogger-Programm „ecom DP Logger“ ............13 9. Technische Daten ecom-DP ................14 10. Wartungshinweis ..................... 15 Seite 2 ecom-DP-Engine... -
Seite 3: Aufbau Ecom-Dp
1. Aufbau ecom-DP Anschlüsse IR-Schnittstelle Anschlüsse Pmax = 1000 mbar (für Infrarot-Drucker) Pmax = 10 bar Funktionstasten Grafik-Display (aktuelle Funktion wird im Display an- gezeigt) Cursortasten Anschluss Ladegerät ON-Taste OK-Taste ecom-DP-Engine Seite 3... -
Seite 4: Erstinbetriebnahme
2. Erstinbetriebnahme 2.1. Stromversorgung Das ecom-DP kann durch 3 Batterien oder 3 Akkus ver- sorgt werden. Folgende Typen sind für den Betrieb des Gerätes zugelassen: -Batterie 1,5 V AA (Mignon) -Akku 1,2 V AA NiCd (Nickel-Cadmium) -Akku 1,2 V AA NiMh (Metallhydrid) Bitte stellen Sie bei Verwendung des Ladenetzteils (Op- tion) zur Akkuladung die Funktion „Akkuladung“... - Seite 5 Bevor das ecom-DP zum ersten Mal genutzt werden kann, muss somit die interne Uhr eingestellt werden. Schalten Sie das ecom-DP durch Betätigen der <ON>- Taste ein. Das Gerät zeigt die folgende Meldung an: Uhr stellen RAM löschen Weiter mit OK! Nach zweimaliger Betätigung der <OK>-Taste wird die...
-
Seite 6: Numerische Anzeige
Funktionstaste <F1> können verschiedene Funktionen aufgerufen werden. Die aktuelle Belegung der anderen Funktionstasten (<F2> - <F4>) wird im Display ange- zeigt. Nach einmaligem Betätigen der Taste <F1> wer- den die Funktionen „Hold“, „Min/Max“ und „Print“ einge- blendet. Seite 6 ecom-DP-Engine... -
Seite 7: Messwerte Einfrieren
P2 -0.1 0.1 (mbar) Übertragung nicht in jedem Fall gegeben ist. Der Aus- ----------------------------------- druck kann mit den Infrarotdruckern ecom-P und HP ecom GmbH 82240B erfolgen. Bitte stellen Sie den von Ihnen benutz- Am Grossen Teich 2 58640 Iserlohn ten Drucker, wie unter 5.3 beschrieben, ein. -
Seite 8: Kontrasteinstellung Und Beleuchtung
Ausgehend von der vorherigen Funktionsbelegung wer- den nach Betätigen der Taste <F1> die Funktionen „HELL“ und „Licht“ eingeblendet. Das Grafik-Display des ecom-DP kann auf unterschiedliche Sichtverhältnisse angepasst werden. Der Kontrast lässt sich in 5 Stufen (jeder Tastendruck eine Stufe) durch Betätigen von <F3>... -
Seite 9: Druck Auto -> 0 Bei Start
Bitte stellen Sie den von Ihnen benutzten Drucker wie folgt ein. Blättern Sie mit den Cursortasten <hoch/run- ter> bis zum Menüpunkt „ecom-P“. Aktivieren Sie den Menüpunkt durch die <OK>-Taste. Mit den Cursortasten <rechts/links> lässt sich die Einstellung (JA oder NEIN) ändern. -
Seite 10: Druckeinheit
<hoch/runter> bis zum Menüpunkt „Einheit Druck“. Aktivieren Sie den Menüpunkt durch die <OK>- Taste. Mit den Cursortasten <rechts/links> kann die ge- wünschte Maßeinheit eingestellt werden. Eine Änderung der Einstellung muss mit der <OK>-Taste bestätigt wer- den. Seite 10 ecom-DP-Engine... -
Seite 11: Auto Aus
5.7. Auto AUS Das ecom-DP kann sich selbstständig nach 270 sek. ab- schalten, um Strom zu sparen. Blättern Sie mit den Cur- sortasten <hoch/runter> bis zum Menüpunkt <Auto AUS>. Aktivieren Sie den Menüpunkt durch die <OK>- Taste. Mit den Cursortasten <rechts/links> lässt sich die Einstellung (JA oder NEIN) ändern. -
Seite 12: Fühler Setup
7. Serviceinfo ansehen Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt „Service“. Nach Betätigen der -Taste wird ein Infofenster eingeblendet, in dem Anschrift und Telefonnummer der zuständigen Servicestelle, sowie die Geräteversion (z.B. ecom V1.4) angezeigt werden. Seite 12 ecom-DP-Engine... -
Seite 13: Datenlogger-Programm „Ecom Dp Logger
8. Datenlogger-Programm „ecom DP Logger“ Der Messwerteverlauf des lässt sich mit Hilfe des Datenlogger-Programms „ecom DP Logger“ aufzeichnen. Das Programm kann kostenlos aus dem Download-Be- reich der ecom Homepage www.ecom.de heruntergeladen werden. Zur Übertra- gung der Daten wird ein USB-Kabel (Art.-Nr.: 55818) mit dazugehörigem Treiber benötigt (kostenloser Download von www.ecom.de). -
Seite 14: Technische Daten Ecom-Dp
9. Technische Daten ecom-DP Stromversorgung: Batterie: 3 x 1,5 V AA (Mignon) oder Akku: 3 x 1,2 V AA NiCd (Nickel-Cadmium) oder Akku: 3 x 1,2 V AA NiMh (Metallhydrid) Akku-Ladung und Betrieb mit handelsüblichem USB-Ladegerät möglich Display: Grafik-Display Auflösung 128 x 64 pixel Sichtfenster ca. -
Seite 15: Wartungshinweis
Überprüfung durch einen autorisierten ecom-Partner. Bei starker Bean- spruchung (z. B. dauerhaft mehrere Stunden Messung pro Tag, raue Umgebungs- bedingungen usw.) sollten kürzere Überprüfungsintervalle gewählt werden - bitte sprechen Sie hierzu Ihren ecom-Partner an. Alle ecom-Partner finden Sie unter www.ecom.de. Technische Änderungen vorbehalten V3.4 05.2021...
