- Seite 1 Ex-PT 720 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Anwendung ....................3 Sicherheitshinweise ..................3 Fehler und unzulässige Belastungen ...........3 Sicherheitsvorschriften ................4 4.1 Besondere Bedingungen für den Einsatz in der Zone 0 ..5 Ex-Daten ......................6 Technische Daten ..................6 Bedienungshinweise ..................8 7.1 Erste Inbetriebnahme .................8 7.2 Einschalten und Messen ..............8 7.2.1 Einschalten ..................8 7.2.2 HOLD-Funktion ..................9 7.2.3 Auto-Off-Funktion ................9 7.2.4 Umschaltung der Messgröße............9... -
Seite 3: Anwendung

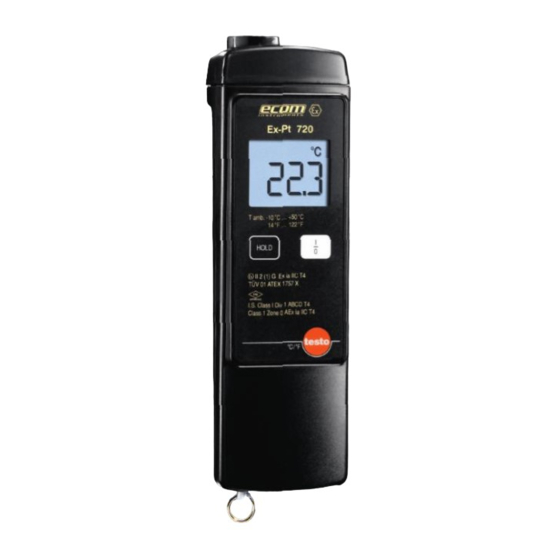

1. Anwendung Das Ex-Pt 720 ist ein präzises, robustes und einfach bedienbares Temperaturmessgerät zur Temperaturmessung in explosions- gefährdeten Bereichen der Zonen 2 und 1 nach Richtlinie 1999/92/EG (ATEX) 2. Sicherheitshinweise Die vorliegenden Bedienungsanleitung enthält Informationen und Sicherheitsvorschriften, die für eine sichere Funktionsweise bei den beschriebenen Bedingungen unbedingt zu berücksichtigen sind. -
Seite 4: Sicherheitsvorschriften
- Das Mitführen von zusätzlichen Batterien ist im Ex-Bereich nicht zulässig. - Es dürfen nur typgeprüfte Batterien eingesetzt werden. - Es dürfen nur die von ecom zugelassenen Fühler verwendet werden. - Es ist sicherzustellen, dass das Messgerät nicht in Zone 0 einge- bracht wird. -
Seite 5: Besondere Bedingungen Für Den Einsatz In Der Zone 0
Hinweise zu einer fachgerechten Erdung entnehmen Sie bitte z.B. der berufgenossenschaftlichen Regel BGR 132. - Der Ex-Pt 720 darf selbst nicht in die Zone 0 eingebracht werden. - Es ist unbedingt sicherzustellen, dass das Gerät auch nicht versehent- lich in die Zone 0 eintauchen kann. Um dies zu gewährleisten ist der Trageriemen des Gerätes zusätzlich z.B. -
Seite 6: Ex-Daten
5. Ex-Daten EG-Baumusterprüfbescheinigung-Nr.: TÜV 01 ATEX 1757 X Ex-Kennzeichnung: II 2(1) G Ex ia IIC T4 Zugelassen für Zone 1, Gerätegruppe II, Gasgruppe IIC explosionsgefähr- dete Gase, Dämpfe oder Nebel, Temperaturklasse T4. Es dürfen nur die in der Zulassung spezifizierten Fühler eingesetzt werden. Fühler 0628 2232 und 0628 2432 dürfen in Zone 0 verwendet werden! 6 Technische Daten... - Seite 7 Betriebsdauer: ca. 100h Abmessungen: 190 x 57 x 42 mm Gewicht: ca. 200g (mit Batterien) Gehäusematerial: IP-Schutzgrad: IP 54 CE-Kennzeichnung: 0102 Anzeige: LCD, Ziffernhöhe 14mm Messwertaufnehmer: Pt 100-Sensor, 4-Leiter-Technik Messbereich: Der Messbereich der Fühler innerhalb explo- sionsgefährdeter Zonen ist abhängig von der Temperaturklasse des Ex-Bereiches und unterschei- det sich wie folgt: T1: -10 …...
-
Seite 8: Bedienungshinweise
7. Bedienungshinweise Fühleranschluss HOLD-Taste I/O Taste Sicherungsband für den Einsatz in Rückseite: Zone 0 Sicherungsschraube 7.1 Erste Inbetriebnahme - Bedienungsanleitung sorgfältig lesen. - Gerät mit beiliegenden Schraubendreher (Innensechskant) auf der Rückseite öffnen. - Batterie richtig einlegen (Polung beachten). - Batteriesicherungsdeckel aufsetzen. - Gerät mit Sicherungsschraube verschliessen. -
Seite 9: Hold-Funktion
7.2.2 HOLD-Funktion Mit der >HOLD-Taste< können Messwerte im Display festgehalten werden 7.2.3 Auto-Off-Funktion Die Auto-Off-Funktion schaltet das Gerät nach 10 Minuten Betriebszeit aus. Dadurch wird ein unbeabsichtigtes Entladen der Batterie vermieden. 7.2.4 Umschaltung der Messgröße Die Anzeige kann zwischen °C und °F umgeschaltet werden. Während des Einschaltens (>I/O Taste<) des Gerätes >HOLD-Taste<... -
Seite 10: Temperaturfühler
Gerät auf der Rückseite aufschrauben, verbrauchte Batterie herausnehmen und neue Batterie einsetzen (Polung beachten). - Dabei darf der Deckel nicht von der Geräteoberschale gelöst werden. - Nur typgeprüfte Batterien verwenden. - Auf richtige Polarität achten. - Verbrauchte Batterien sach- und umweltgerecht entsorgen! - Die Batterien dürfen nur außerhalb des Ex-Bereiches gewechselt werden. - Seite 11 Edelstahleinstechfühler 0628 2232: Genauigkeit: Klasse A Ex-Zone: 2, 1, 0 Fühlerabmessung: 125mm x 4mm (B x ø) Sensorabmessung: 15 x 3mm (B x ø) Ansprechzeit (99%): 10 Sek. Tanktauchfühler 0628 2432: Genauigkeit: Klasse A Ex-Zone: 2, 1, 0 Fühlerabmessung: 235mm x 25mm (B x ø) Gewicht: ca.
-
Seite 12: Kalibrationshinweis
Langfristig werden maximal 90°C empfohlen. Bitte beachten Sie dies bei der Kalibration des Systems oder der Einzelkomponenten. 8. Reparatur Reparaturen sind durch ecom instruments GmbH oder durch ecom instruments GmbH authorisierte Personen bzw. Service Center durch- zuführen, da eine sicherheitstechnische Überprüfung nach einer Reparatur erforderlich ist. -
Seite 13: Reinigung, Wartung Und Lagerung
Ihr Gerät enthält eine alkalische Batterie. Sind die Batterien „leer“ dürfen Sie nicht in den normalen Müll oder Haus- müll. Altbatterien enthalten möglicherweise Schadstoffe, die Umwelt und Gesundheit schaden können. Bitte geben Sie die Batterien zurück. Die Rückgabe ist unentgeltlich und gesetzlich vorgeschrieben. Bitte werfen Sie nur entladene Batterien in die aufgestellten Behälter. -
Seite 14: Garantie Und Haftung
11. Garantie und Haftung Für dieses Produkt gewährt die ecom instruments GmbH laut den allgemei- nen Geschäftsbedigungen eine Garantie von zwei Jahren auf Funktion und Material unter den angegebenen und zulässigen Betriebs- und Wartungsbe- dingungen. Ausgenommen hiervon sind alle Verschleißteile (z.B. Batterien, Leuchtmittel, etc). - Seite 15 2800AL01A03 03/2013 Änderungen vorbehalten! Subject to change without notice! ecom instruments GmbH • Industriestraße 2 • 97959 Assamstadt • Germany Tel.: +49 (0) 62 94 / 42 24-0 • Fax: +49 (0) 62 94 / 42 24-100 • E-Mail: sales@ecom-ex.com • www.ecom-ex.com...
