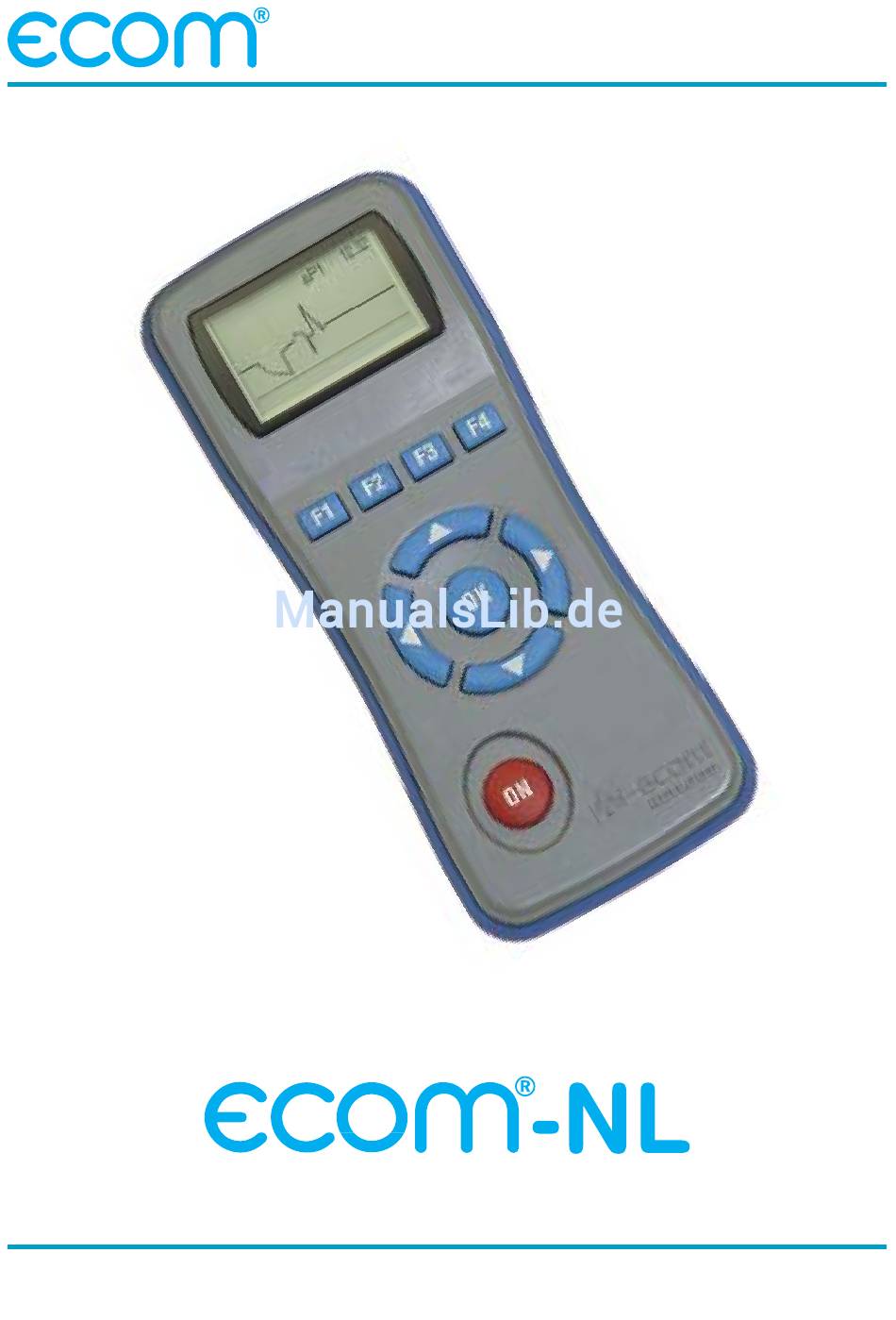

- Seite 1 Kreative Technik aus dem Hause rbr Bedienungsanleitung rbr-Computertechnik GmbH, Am Großen Teich 2, 58640 Iserlohn...
-
Seite 2: Inhaltsverzeichnis
8.3. Offline-Datenaufzeichnung beenden 8.4. Offline-Daten zum PC übertragen 8.5. Offline-Daten (Speicher) löschen 9. Uhr stellen 10. Interne Geräteeinstellungen 10.1. Tastenpieps ein-/ausschalten 10.2. Druck Auto -> 0 bei Start 10.3. Anzeigedämpfung 10.4. Druckeinheit 11. Serviceinfo ansehen 12. Technische Daten ecom-NL Seite 2 ecom-NL... -
Seite 3: Systemaufbau
1. Systemaufbau Das ecom-NL stellt ein universelles Mess- und Anzeigesystem für physikalische Größen dar. Ein wesentliches Merkmal dieses Systems ist es, dass Fühler ohne direkte Kabelverbindung mit dem Grundgerät kommunizieren. Es sind bis zu maxi- mal 16 Fühler für unterschiedliche Messaufgaben gleichzeitig einsetzbar. -
Seite 4: Aufbau Ecom-Nl
Schlauchanschlüssen versehen: - 70 hPa Drucksensoren werden mit hellen Standardbestückung: Anschlussadaptern angeschlossen P2 = 1000 hPa (Bohrung am rbr-ecom NL = 6 mm) Adapter = dunkel - 1000 hPa Drucksensoren werden mit dunkelen Bohrung = 7 mm Anschlussadaptern angeschlossen... -
Seite 5: Funktionsübersicht
S 21 S 14 Beleuchtung Fühler hinzufügen S 9 Tastenpieps S 19 S 14 Fühler löschen Auto -> 0 S 20 Editieren-Ansehen S 10 Dämpfung S 20 Auto-Funk-Retry S 11 Einheit DruckS 21 PC Interface S 11 ecom-NL Seite 5... -
Seite 6: Erstinbetriebnahme 4.1. Stromversorgung
4. Erstinbetriebnahme 4.1. Stromversorgung Das ecom-NL kann durch 3 Batterien oder 3 Akkus ver- sorgt werden. Folgende Typen sind für den Betrieb des Gerätes zugelassen: -Batterie 1,5 V AA (Mignon) -Akku 1,2 V AA NiCd (Nickel-Cadmium) -Akku 1,2 V AA NiMh (Metallhydrid) Öffnen Sie das Batteriefach und setzen Sie die Zellen... - Seite 7 Schalten Sie das ecom-NL durch Betätigen der <ON>- <ON> Taste ein. Das Gerät zeigt die folgende Meldung an: Uhr stellen RAM löschen Weiter mit OK! <F2> Nach zweimaliger Betätigung der <OK>-Taste wird die Messwertanzeige eingeblendet. Rufen Sie das Menü „Ge- räte-Einstellungen“...
-
Seite 8: Fühler Setup
<OK> drückt bis die Anzeige „Pr .1“ im Display des Funkfühlers erscheint. (Fühler ist eingebunden) 2. Betätigen Sie am rbr-ecom NL die <OK>-Taste. <OK> 3. Warten Sie bis die Meldung: „Fühler ist eingebunden“ im Display des ecom-NL erscheint. 4. Schließen Sie den Anmeldevorgang mit der <OK>- Taste ab. -
Seite 9: Fühler Umbenennen
Ä -Ü ä - ß 0 - 9 Sonderzeichen Nach abgeschlossener Umbenennung müssen die Änderungen mit der <OK>-Ta- ste gespeichert werden. Sind alle Fühlerbezeichnungen nach Ihren Vorstellungen geändert, kann mit <F2> (ESC) zu weiteren Einstellungen im <Fühler Setup> über- gegangen werden. ecom-NL Seite 9... -
Seite 10: Funkoptionen Einstellen
Fühler, sind 2 weitere Einstellmöglichkeiten im Menü <Fühler Setup> vorgesehen. 5.4.1. Auto-Funk-Retry Soll das rbr-ecom NL versuchen ständig ein Signal von den angemeldeten Funkfühlern zu bekommen, muss die Funktion „Auto-Funk-Retry“ aktiviert (Einstellung „JA“) sein (empfohlene Einstellung). Wird die Funktion deaktiviert (Einstellung „NEIN“), bricht das Gerät bei feh-... -
Seite 11: Nummerische Anzeige
Taste <F2> (Hold) beendet das „Einfrieren“ und die Messkanäle zeigen die aktuellen Werte an. 6.2. Min. / Max. Messwerte (wählen) Mit <F3> (Min/Max) können die seit Einschalten (oder <F2> (CLR) Löschung über „CLR“) des Gerätes ermittelten ecom-NL Seite 11... -
Seite 12: Messwerte Drucken
<F3> (Min/Max) werden die höchsten Werte dargestellt (Min/Max blinkt). Mit <F2> (CLR) können die Maximal- <F4> (Print) Werte gelöscht werden (neue Ermittlung beginnt). Zum Verlassen der Min. / Max. Messwertanzeige muss <F3> ----------------------------------- (Min/Max) erneut betätigt werden. ecom-NL ----------------------------------- Datum Uhrzeit 6.3. Messwerte drucken 05.10.01 12:12:50 ----------------------------------- 0.00 (hPa) -
Seite 13: Kontrasteinstellung Und Beleuchtung
Da grafische Anzeige und Datenlogger gekoppelt sind, müssen zunächst Messintervallzeit (Auto-Zeit) und Spei- cherung eingestellt bzw. aktiviert werden. Der Speicher des rbr-ecom NL ist als Ringspeicher ausgeführt, so dass bei Erreichen des Speicherendes die ältesten Daten über- schrieben werden. Ist die Speicherung aktiviert, wird nach Wiedereinschalten des Gerätes die Speicherung fortge-... -
Seite 14: Datenlogger Starten
Durch Betätigen der Taste <F2> (Zoomsymbol) wird die (wählen) Zoom-Funktion aktiviert (Zoom-Faktor oben links im Dis- play). Das Zoomsymbol blinkt und die Y-Achse lässt sich ausgehend von der Standardeinstellung (x1) mit den Cursortasten (hoch/runter) in 7 Stufen (x2 - x64) vergrö- ßern. Seite 14 ecom-NL... -
Seite 15: X-Achse Verschieben
<F1> auf. Mit <F4> (Print) werden die Informationen Ausdruck über über die Infrarot-Schnittstelle zum HP-Drucker (Option) HP-Drucker ausgegeben. Dazu muß zwischen der Sendediode an der Stirnseite des Gerätes und der Empfangsdiode am Drucker eine störungsfreie Verbindung (direkte Sicht) ecom-NL Seite 15... -
Seite 16: Datenübertragung Zum Pc
Übertragung nicht in jedem Fall ge- geben ist. 8. Datenübertragung zum PC Das rbr-ecom NL bietet zwei Möglichkeiten Messwerte zum PC zu übertragen. Im Gerät gespeicherte Werte („Offline-Daten“) und aktuelle Werte („Online-Daten“) können zum PC gesendet werden. In beiden Fällen wird ein PC-Funkinterface (Option) benötigt und im Fühler... -
Seite 17: Offline-Datenaufzeichnung Beenden
Nachdem alle Vorbereitungen (wie zuvor beschrieben) getroffen wurden, kann der Online-Datenempfang durch die Software gestartet werden (siehe Beschreibung im Menü „Hilfe“ der Software). Die vom ecom-NL perma- nent gesendeten Messwerte werden so lange aufgezeich- <F2> net, bis der Online-Datenempfang per Software gestoppt wird. -
Seite 18: Offline-Daten (Speicher) Löschen
8.5. Offline-Daten (Speicher) löschen Die übertragenen Werte stehen im PC zur Betrachtung oder weiteren Verarbeitung im csv-Format zur Verfügung. Um den Speicherplatz im rbr-ecom NL für weitere Auf- <OK> zeichnungen wieder frei zu geben, kann der Speicher gelöscht werden. Wechseln Sie hierzu mit den Cursor- tasten (hoch/runter) zum Menüpunkt <Löschen>... -
Seite 19: Druck Auto -> 0 Bei Start
10.2. Druck Auto -> 0 bei Start Das rbr-ecom NL setzt normalerweise die internen Druck- sensoren beim Einschalten auf 0 (Einstellung „JA“). Soll das Gerät an einer Druckquelle angeschlossen bleiben, <OK> kann diese Einstellung geändert werden. Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt <Druck Auto ->... -
Seite 20: Druckeinheit
Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt <Service>. Nach Betätigen der <OK>-Taste wird ein Infofenster eingeblendet, in dem Anschrift und Telefonnummer der zuständigen Servicestelle, sowie die <OK> Geräteversion (z.B. rbr-ECOM V1.3) angezeigt werden. <F2> (ESC) <F3> (HOME) Seite 20 ecom-NL... -
Seite 21: Technische Daten Ecom-Nl
12. Technische Daten rbr-ecom NL Grundgerät: Stromversorgung: -Batterie: 3 x 1,5 V AA (Mignon) -oder Akku: 3 x 1,2 V AA NiCd (Nickel-Cadmium) -oder Akku: 3 x 1,2 V AA NiMh (Metallhydrid) -internes Ladegerät -Anschluss über 1,3 mm Hohlstecker -Ladestrom ca. 500 mA Stromverbrauch: -mit Licht ca. - Seite 22 Interne Uhr: -Einstellung über Menü und Tastatur -Pufferakku nur für Batteriewechsel (ca. 1 min) ausreichend Maße (L x B x H): -ca. 170 x 75 x 35 mm Gewicht: -komplett ca. 300 g Umgebungstemperatur: -0 bis 50 °C Seite 22 ecom-NL...
-
Seite 23: Konformitätserklärung
Die Firma: rbr-Computertechnik GmbH Am Großen Teich 2 D-58640 Iserlohn erklärt hiermit in alleiniger Verantwortung, dass das Produkt: rbr-ecom NL bestehend aus: Basisgerät, Handmessfühler, PC-Funkinterface, Radiomodul die folgenden Normen im Rahmen der Richtlinien 73/23/EEC, 89/336/EEC und 99/ 5/EC erfüllt: EN 300 220-1,-3... - Seite 24 Technische Änderungen vorbehalten 07.2002 rbr Computertechnik GmbH Am Großen Teich 2 D-58640 Iserlohn (Sümmern) Telefon: 02371 - 945-5 Telefax: 02371 - 40305 Internet: http://www.rbr.de eMail: info@rbr.de Seite 24 ecom-NL...
