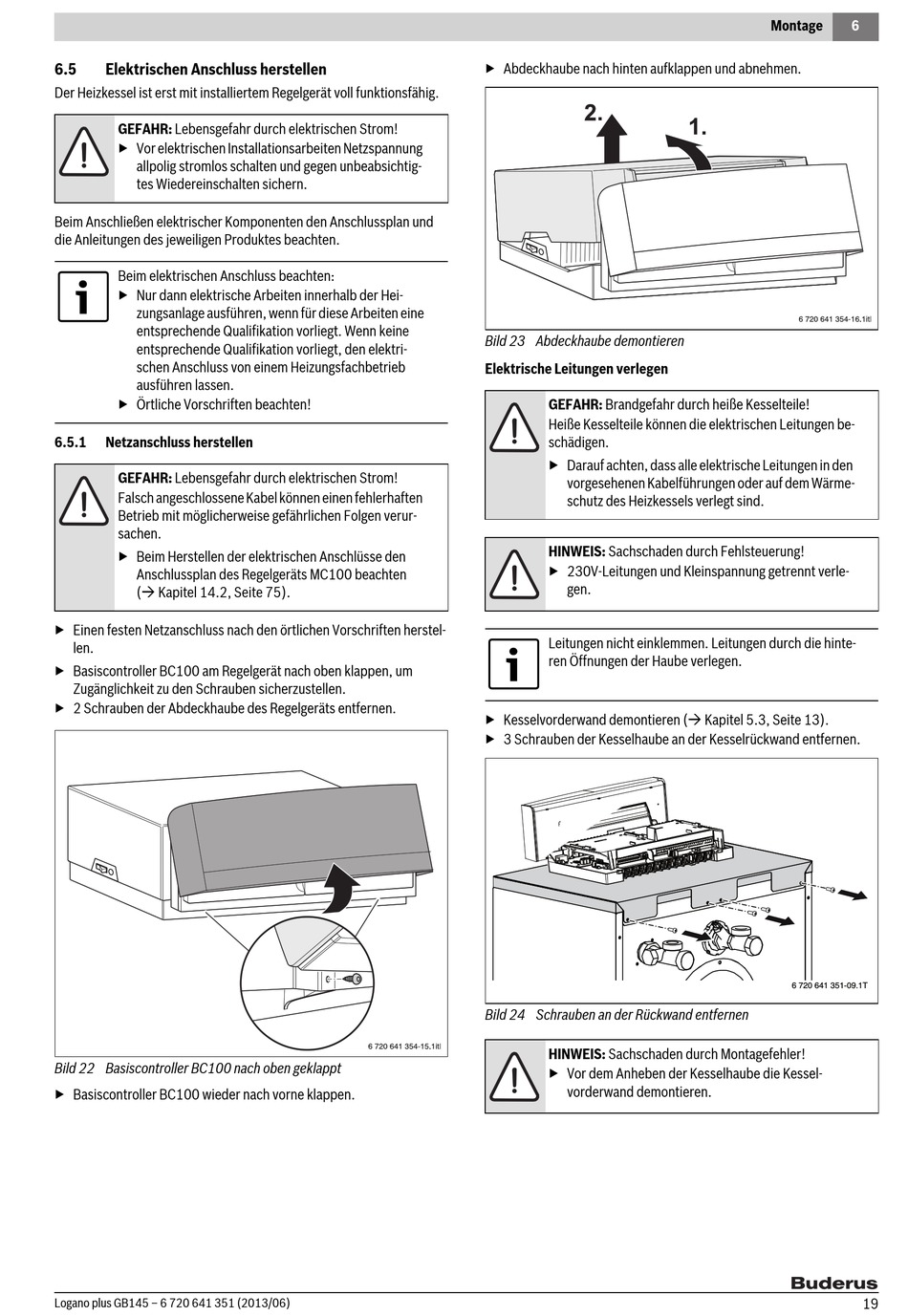

6.5

Elektrischen Anschluss herstellen

Der Heizkessel ist erst mit installiertem Regelgerät voll funktionsfähig.
GEFAHR: Lebensgefahr durch elektrischen Strom!
▶ Vor elektrischen Installationsarbeiten Netzspannung
allpolig stromlos schalten und gegen unbeabsichtig-
tes Wiedereinschalten sichern.
Beim Anschließen elektrischer Komponenten den Anschlussplan und
die Anleitungen des jeweiligen Produktes beachten.
Beim elektrischen Anschluss beachten:
▶ Nur dann elektrische Arbeiten innerhalb der Hei-
zungsanlage ausführen, wenn für diese Arbeiten eine
entsprechende Qualifikation vorliegt. Wenn keine
entsprechende Qualifikation vorliegt, den elektri-
schen Anschluss von einem Heizungsfachbetrieb
ausführen lassen.
▶ Örtliche Vorschriften beachten!
6.5.1

Netzanschluss herstellen

GEFAHR: Lebensgefahr durch elektrischen Strom!
Falsch angeschlossene Kabel können einen fehlerhaften
Betrieb mit möglicherweise gefährlichen Folgen verur-
sachen.
▶ Beim Herstellen der elektrischen Anschlüsse den
Anschlussplan des Regelgeräts MC100 beachten
( Kapitel 14.2, Seite 75).
▶ Einen festen Netzanschluss nach den örtlichen Vorschriften herstel-
len.
▶ Basiscontroller BC100 am Regelgerät nach oben klappen, um
Zugänglichkeit zu den Schrauben sicherzustellen.
▶ 2 Schrauben der Abdeckhaube des Regelgeräts entfernen.
Bild 22 Basiscontroller BC100 nach oben geklappt
▶ Basiscontroller BC100 wieder nach vorne klappen.
Logano plus GB145 – 6 720 641 351 (2013/06)
▶ Abdeckhaube nach hinten aufklappen und abnehmen.
Bild 23 Abdeckhaube demontieren
Elektrische Leitungen verlegen
GEFAHR: Brandgefahr durch heiße Kesselteile!
Heiße Kesselteile können die elektrischen Leitungen be-
schädigen.
▶ Darauf achten, dass alle elektrische Leitungen in den
vorgesehenen Kabelführungen oder auf dem Wärme-
schutz des Heizkessels verlegt sind.
HINWEIS: Sachschaden durch Fehlsteuerung!
▶ 230V-Leitungen und Kleinspannung getrennt verle-
gen.
Leitungen nicht einklemmen. Leitungen durch die hinte-
ren Öffnungen der Haube verlegen.
▶ Kesselvorderwand demontieren ( Kapitel 5.3, Seite 13).
▶ 3 Schrauben der Kesselhaube an der Kesselrückwand entfernen.
Bild 24 Schrauben an der Rückwand entfernen
HINWEIS: Sachschaden durch Montagefehler!
▶ Vor dem Anheben der Kesselhaube die Kessel-
vorderwand demontieren.
Montage 6
