Siphon montieren
▶ Siphon über der Halterung in Position bringen und Anschlussstutzen
in Kondensatablaufrohr schieben.
▶ Ablaufschlauch an der Schlauchtülle anschließen.
Als Zubehör sind Neutralisationseinrichtungen sowie ein
Schlauchset erhältlich (optional).
HINWEIS: Sachschaden durch unsachgemäße Installa-
tion der Neutralisationseinrichtung!
▶ Anschluss an das Abwassersystem gemäß der Anlei-
tung der Neutralisationseinrichtung und der örtli-
chen Vorschriften vornehmen.
▶ Neutralisationseinrichtungen (Zubehör) entsprechend der Installati-
onsanleitung bauseits installieren.
▶ Kondensatschlauch vom Siphon mit Gefälle zur Neutralisationsein-
richtung anschließen.

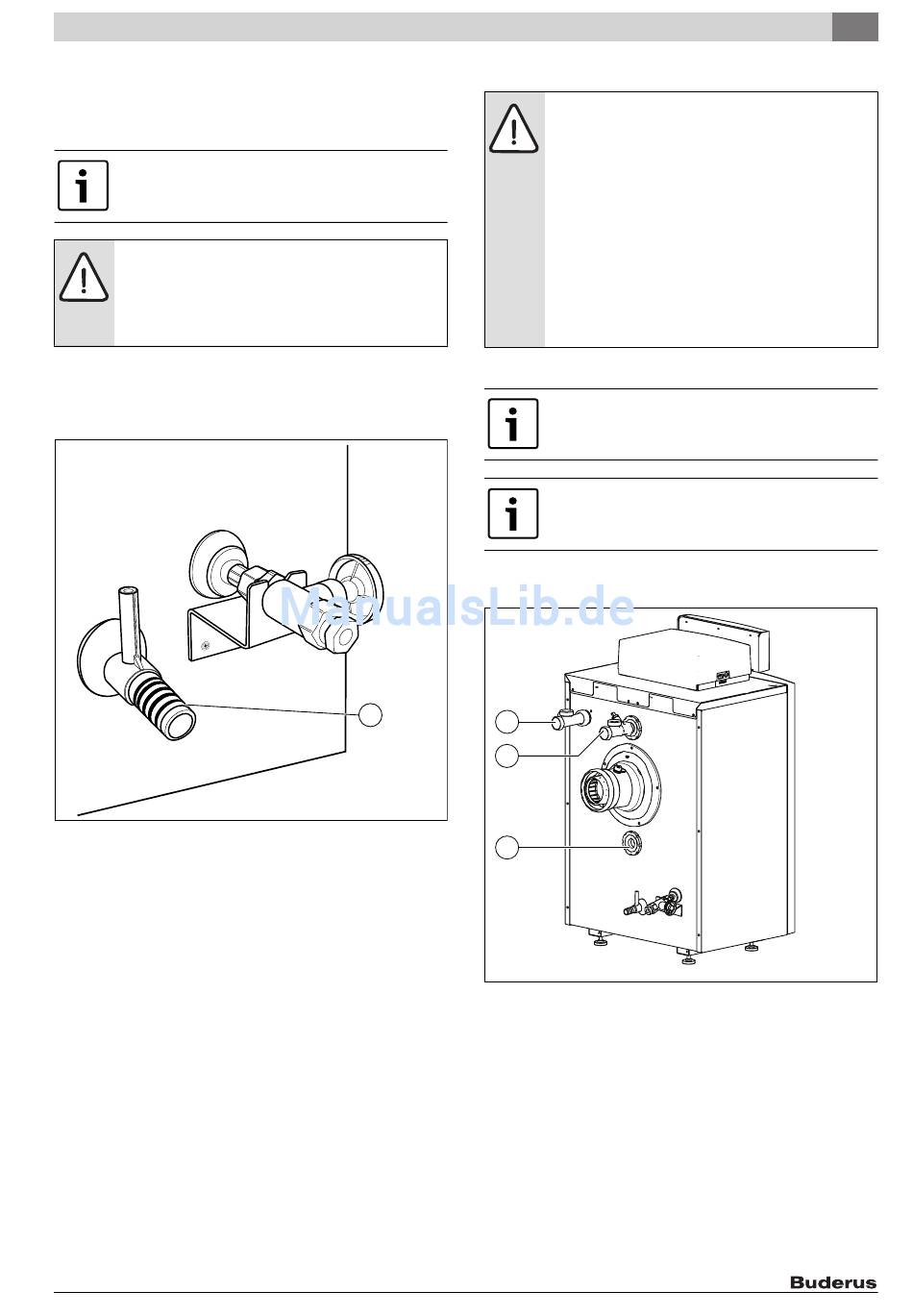

Bild 18 Kondensatschlauch montieren
[1] Anschluss Kondensatschlauch
Logano plus GB145 – 6 720 641 351 (2013/06)
6.3
6.3.1
▶ Vorlaufrohr spannungsfrei am Vorlauf [1] montieren.
▶ Rücklaufrohr spannungsfrei am Rücklauf [2] montieren.
1
1
2
6 720 641 351-06.2T
3
Bild 19 Vorlauf (VK) und Rücklauf (RK) montieren
[1]
[2]
[3]
6.3.2
Ausdehnungsgefäß (AG) anschließen
Zur Kesselabsicherung kann ein Ausdehnungsgefäß (AG) am ¾ Zoll
Anschluss des Rücklaufrohrs gemäß EN 12828 adaptiert werden.
▶ Ausdehnungsgefäß zur Anlagendruckhaltung im Rücklauf vor der
Pumpe bauseits installieren.

Heizkreisanschluss herstellen

HINWEIS: Sachschaden durch undichte Anschlüsse!
▶ Anschlussleitungen spannungsfrei an die Anschlüsse
des Heizkessels installieren.
▶ Wenn Verschraubungen wieder gelöst werden, muss
eine neue Dichtung verwendet werden.
▶ Dichtungen und Anschlüsse am Heizkessel vor der
Montage der Rohrverbindung auf evtl. Beschädigung
prüfen.
▶ Zum Schutz der gesamten Heizungsanlage empfeh-
len wir, einen Schmutzfilter in den Rücklauf einzu-
bauen.
▶ Unmittelbar vor und nach dem Schmutzfilter eine Ab-
sperrung für die Filterreinigung einbauen.
Vorlauf und Rücklauf anschließen
Für die Wartung und Instandhaltung des Heizkessels ei-
nen Wartungshahn in den Vorlauf und Rücklauf einbau-
en.
Rücklauf- und Vorlauf-Anschlussstück sind werkseitig
montiert.
Vorlaufanschluss
Rücklaufanschluss
Füll- und Entleerhahn
Ausdehnungsgefäß und Füll- und Entleerhahn bauseits
anschließen
Montage 6
6 720 641 351-07.2T
17
