ANHANG B

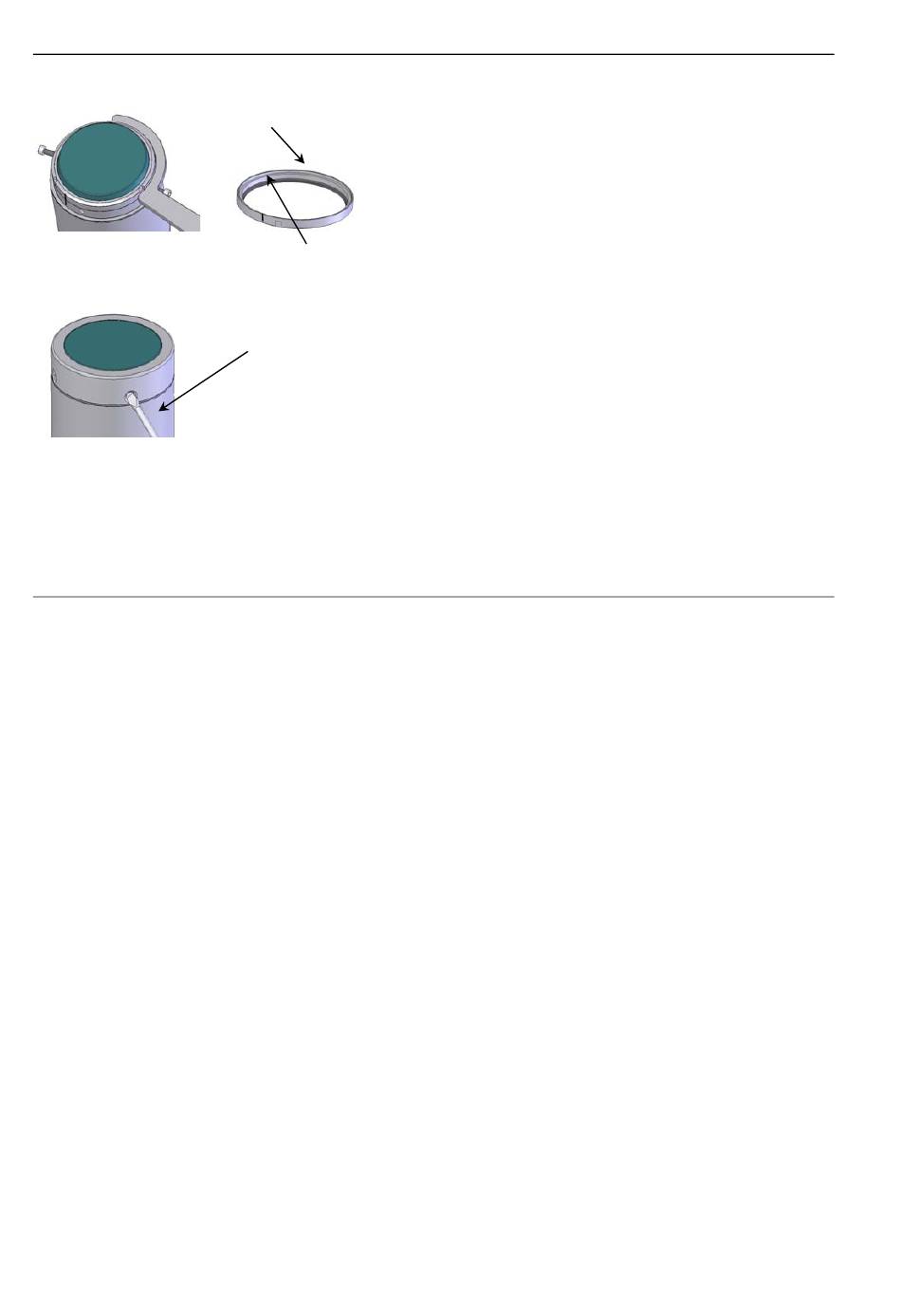

Gewinde schmieren
** Bei älteren Modellen fehlt möglicherweise die Rille für O-Ring „F" im Keramikträger. In diesem Fall O-Ring „F" weglassen .
HYDRO-MIX VI BEDIENUNGSANLEITUNG
46 HD0304DE REV. 1.2.0
REMONTAGE MIT NEUER KERAMIKSCHEIBE
1.
2.
3.
4.
D
5.
6.
7.
B
8.
9.
Austausch der Keramikscheibe
Abdeckung, Keramikträger und Ring (K) reinigen. Diese müssen frei
von Schmutz, Fett und Feuchtigkeit sein.
O-Ringe und Gewinde des Sicherungsrings (K) mit dem
beiliegenden Schmiermittel (I) leicht einfetten.
O-Ring (E) auf den Keramikträger bis zum Gewindeansatz auflegen.
O-Ring (F) in die Rille der Abdeckungen einlegen. **
Keramikscheibe (G) auf die Abdeckung legen, sodass sie in der
Aussparung des Keramikträgers sitzt.
O-Ring (D) in die Rille unten am Gewinde des Sicherungsrings (K)
einsetzen
Ring (K) (mit eingesetztem O-Ring) auf Keramikscheibe und
Keramikträger aufsetzen. Mit dem Hakenschlüssel vorsichtig
festziehen, bis die beiden Markierungen fluchten. Dies ist das das
empfohlene Mindestanzugsdrehmoment. Falls möglich, den Ring
etwas stärker festziehen.
Schutzring auf die Keramikscheibe aufsetzen und mit 4 Schrauben
(B) sichern und auf sicheren Sitz achten.
Sensor auf „Luft und Wasser" kalibrieren, damit die
Sensorausgangswerte unverändert bleiben (siehe Hydro-Com
Bedienungsanleitung HD0273).
