KAPITEL 2
Sensoreinbau
Hydro-Mix VI wird mit Hilfe einer Montageplatte (Artikel-Nr. 0021) montiert, die an Boden oder
Seitenwand des Mischers angeschweißt wird. Zum Lieferumfang gehört weiterhin ein verstellbarer
Klemmring (Artikel-Nr. 0033).
Der verstellbare Klemmring ermöglicht die korrekte Platzierung und nachfolgende Höhenausrichtung
des Sensors.
Montageplatte
(Art.-Nr. 0021)
Klemmring
(Art.-Nr. 0033)
Einbauöffnung im Mischer und Montage
Vor dem Anschweißen der Montageplatte muss ein Loch in den Mischer gebohrt werden. Die
Einbauöffnung muss mindestens 127 mm groß sein. Der Sensordurchmesser beträgt 108 mm.
Nachdem eine Öffnung erstellt und die Passung geprüft worden ist, kann nun die Montageplatte
am Mischer angeschweißt werden.
HYDRO-MIX VI BEDIENUNGSANLEITUNG
16 HD0304DE REV. 1.2.0

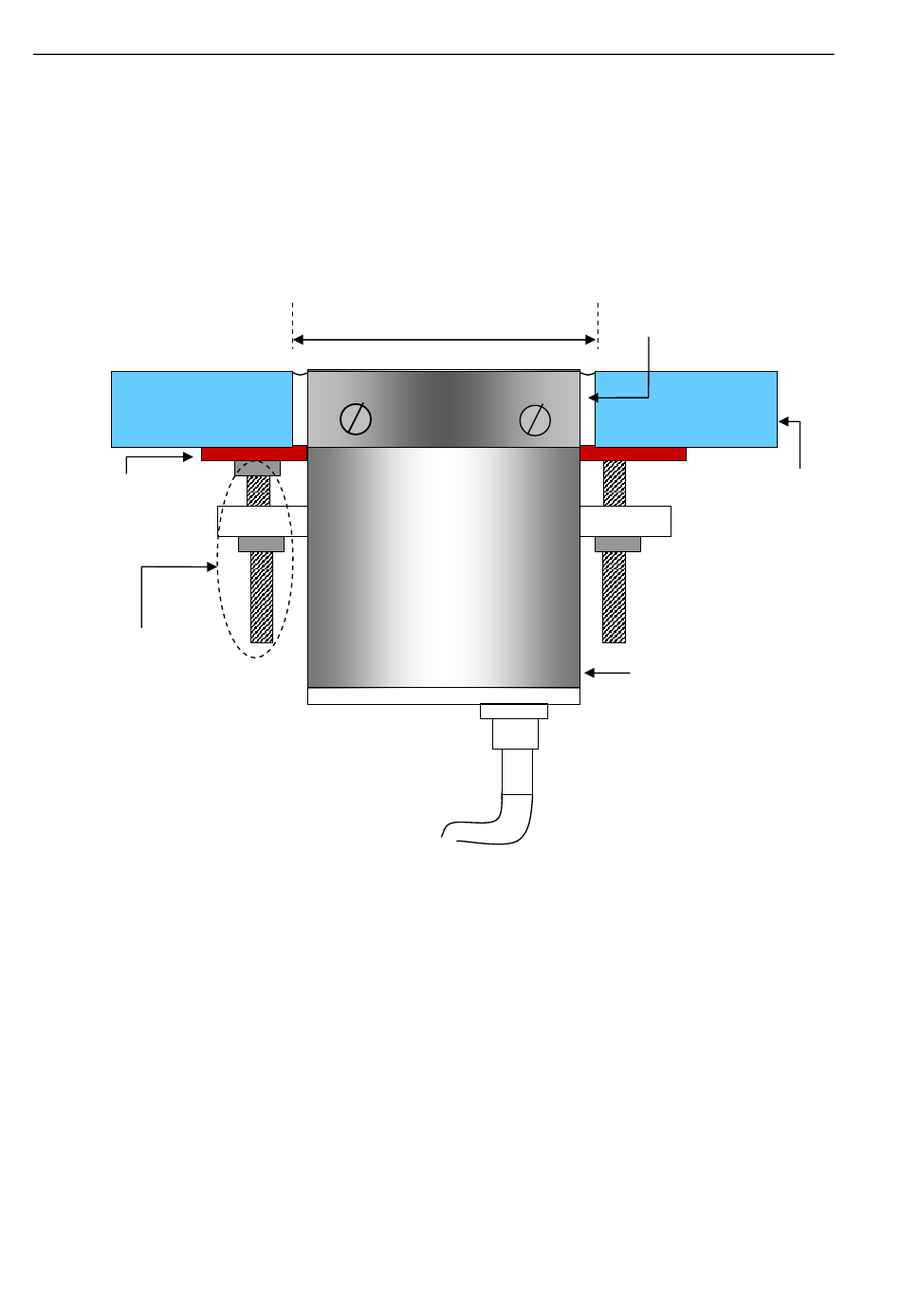

127mm Bohrung für Montageplatte
Abbildung 10 - Sensoreinbau
MECHANISCHER EINBAU
Spalt mit Sand oder
Silikondichtmittel füllen
Mischerboden oder
Wand
Hydro-Mix VI Sensor
