ELEKTRISCHER ANSCHLUSS UND DATENAUSTAUSCH
Hydronix Art.-Nr 0049B
RS485A
RS485B
Die Konfiguration des Konvertierers wird mit 6 DIP-Schaltern
eingestellt. Für 0049 und 0049B gilt folgende Einstellung:
Schalter 1 ON
Schalter 3 OFF
Schalter 2 OFF
Schalter 4 ON
Hydronix Part No. 0049A
PC
oder
9-pol D-Typ
PC-Anschluss
Steuersystem
3
TX
RS232
2
(Vollduplex)
RX
Host-System
7
RTS
5
GND
Strom-
versorgung
7 – 35V DC
Hydronix Part No SIM01
Anschluss an PC USB-port
An 24VDC Stromversorgung
(wahlweise lieferbar)
Das Sensor-Interface-Modul wird vom USB-Port gespeist. Die externe
24V Stromversorgung kann ggf. zur Sensorspeisung verwendet werden.
Weitere Informationen, siehe Bedienungsanleitung HD0303.
RS485
1
2
3
4
5
Schalter 5 OFF
Schalter 6 OFF

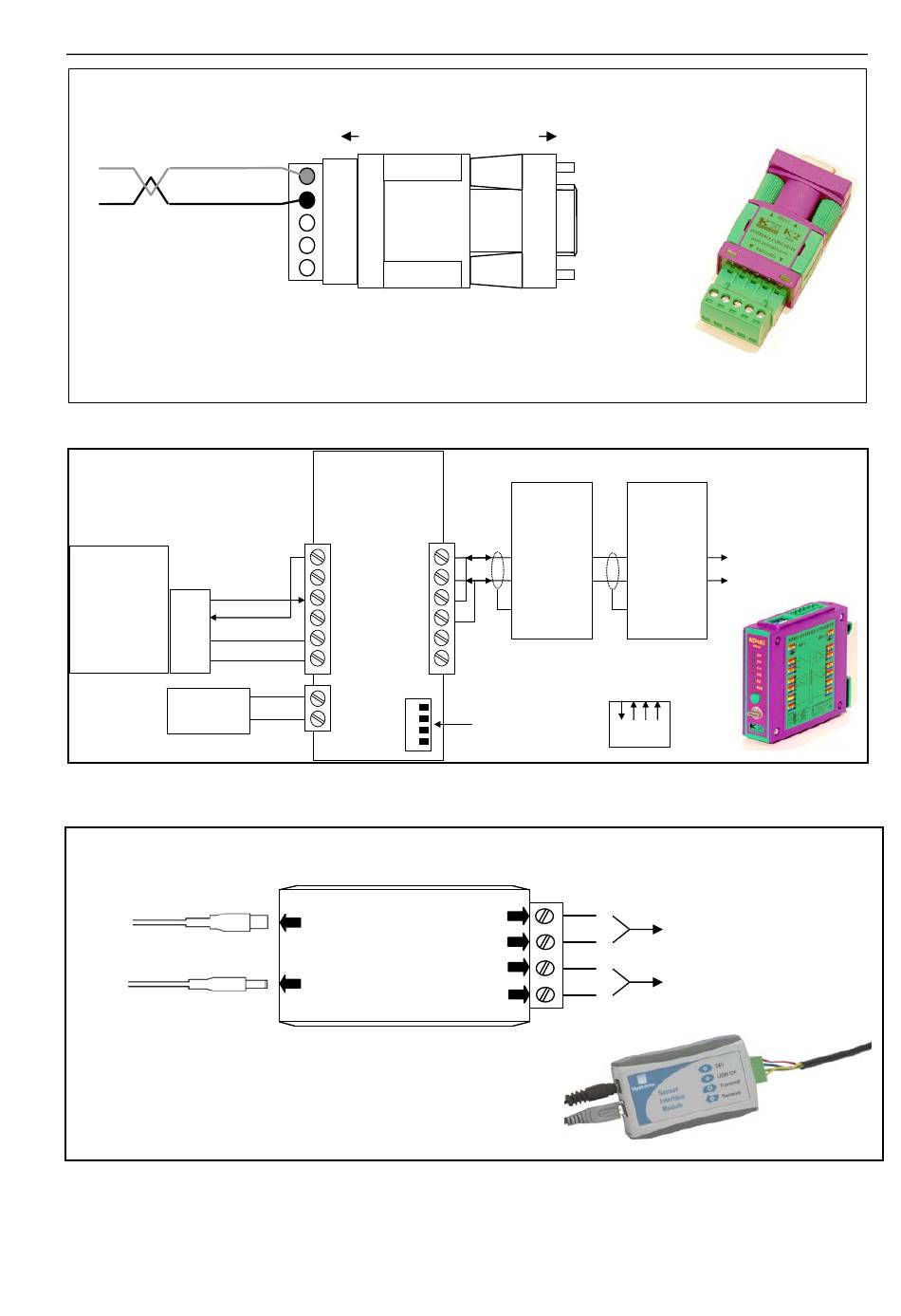

Abbildung 18 - RS232/485 Konvertiereranschlüsse (1)
KD485 – STD
P1
P2
1
1
2
2
3
3
4
4
5
5
6
6
+
7
8
-
Abbildung 19 - RS232/485 Konvertiereranschlüsse (2)
USB
Sensor
Interface
24VDC
Module
Abbildung 20 - RS232/485 Konvertiereranschlüsse (3)
RS232
Anschluss
an serielle
PC-
Schnittstelle
Hydronix
Hydronix
Sensor
F RS485(A)
F RS485(A)
G RS485(B)
G RS485(B)
H
H
DIP-Schalter
Einstellungen
RJ11
RS232
port
1 2 3 4
B
A
0V
24V
HYDRO-MIX VI BEDIENUNGSANLEITUNG
KAPITEL 3
Sensor
RS485 Sensoranschlüsse
Sensorversorgung
(wahlweise)
HD0304DE REV 1.2.0 25
