MECHANISCHER EINBAU
KAPITEL 2
Doppelwellenmischer
Der Sensor wird hier am besten in Bodennähe auf halber Länge des Horizontalmischers platziert,
d.h. in einem Winkel von etwa 30 Grad über dem Boden, damit sich kein Wasser über der
Sensoroberfläche ansammeln kann.
Die Sonde muss an der "aufwärtigen" Seite der Mischmaschine montiert werden. Ist dies nicht
möglich (weil z. B. die Mischerentleerungsklappen diesen Bereich blockieren) sollte der Einbau
auf der gegenüberliegen, "abwärtigen" Seite erfolgen. Siehe auch Hinweise zum Einbau in
gekrümmte Flächen auf Seite 12.
Alternative 'abwärtige' Platzierung
Empfohlene 'aufwärtige' Platzierung

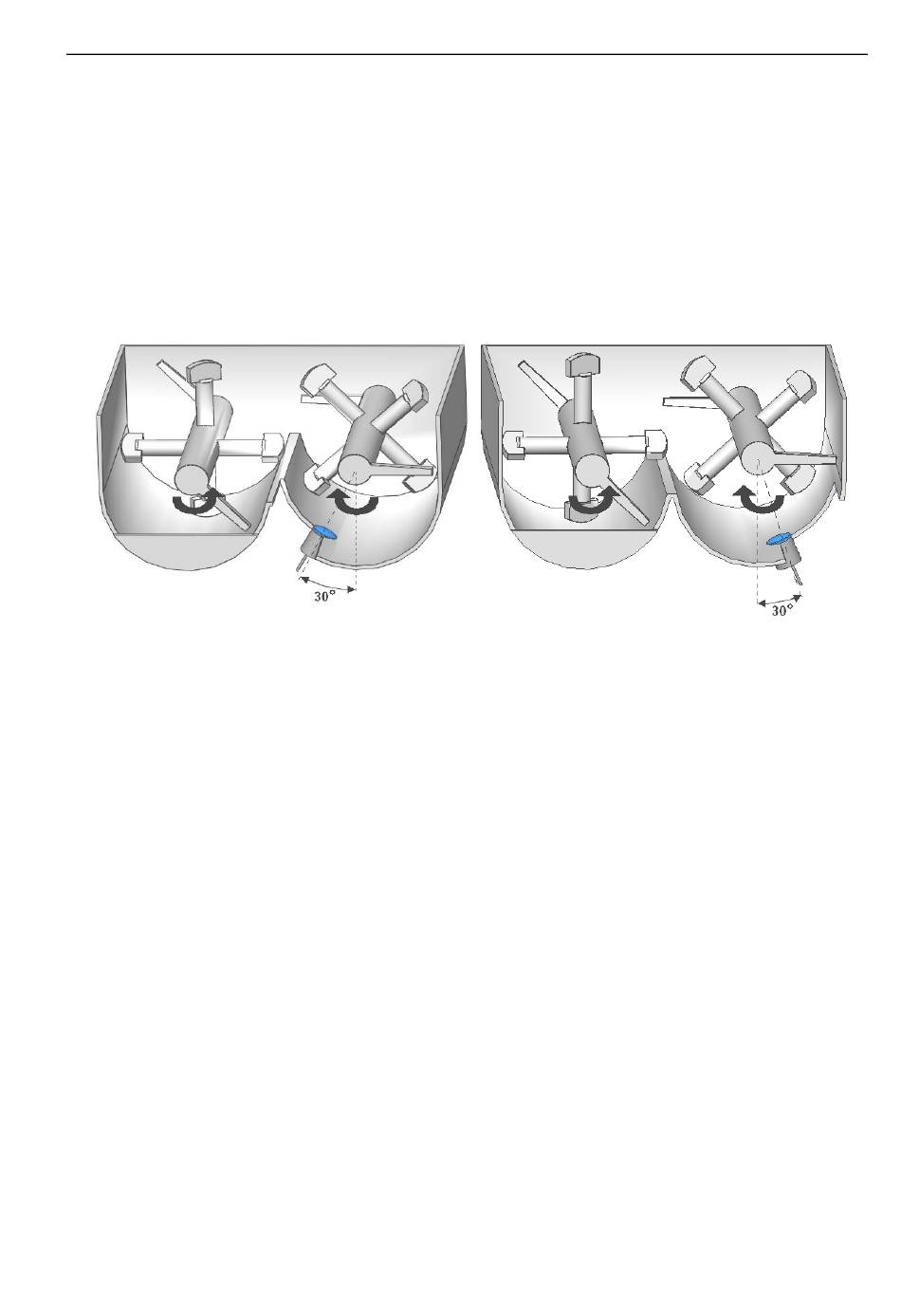

Abbildung 9 – Sensorplatzierung im Horizontalmischer
HYDRO-MIX VI BEDIENUNGSANLEITUNG
HD0304DE REV 1.2.0 15
