MECHANISCHER EINBAU

Montage des Klemmrings am Sensor

Der Klemmring umfasst folgende
Bestandteile:
A. 3 x M8 Schrauben
B. 6 x M8 Sicherungsmuttern (3
abgebildet)
C. 3 x M8 Nyloc-Muttern
D. 3 x Unterlegscheiben
E. 2 x M6 Schrauben
F. 3 x M8 Gewindebolzen
G. Klemmring
Gewindebolzen (F)
Montageplatte
(Art.-Nr.. 0021)

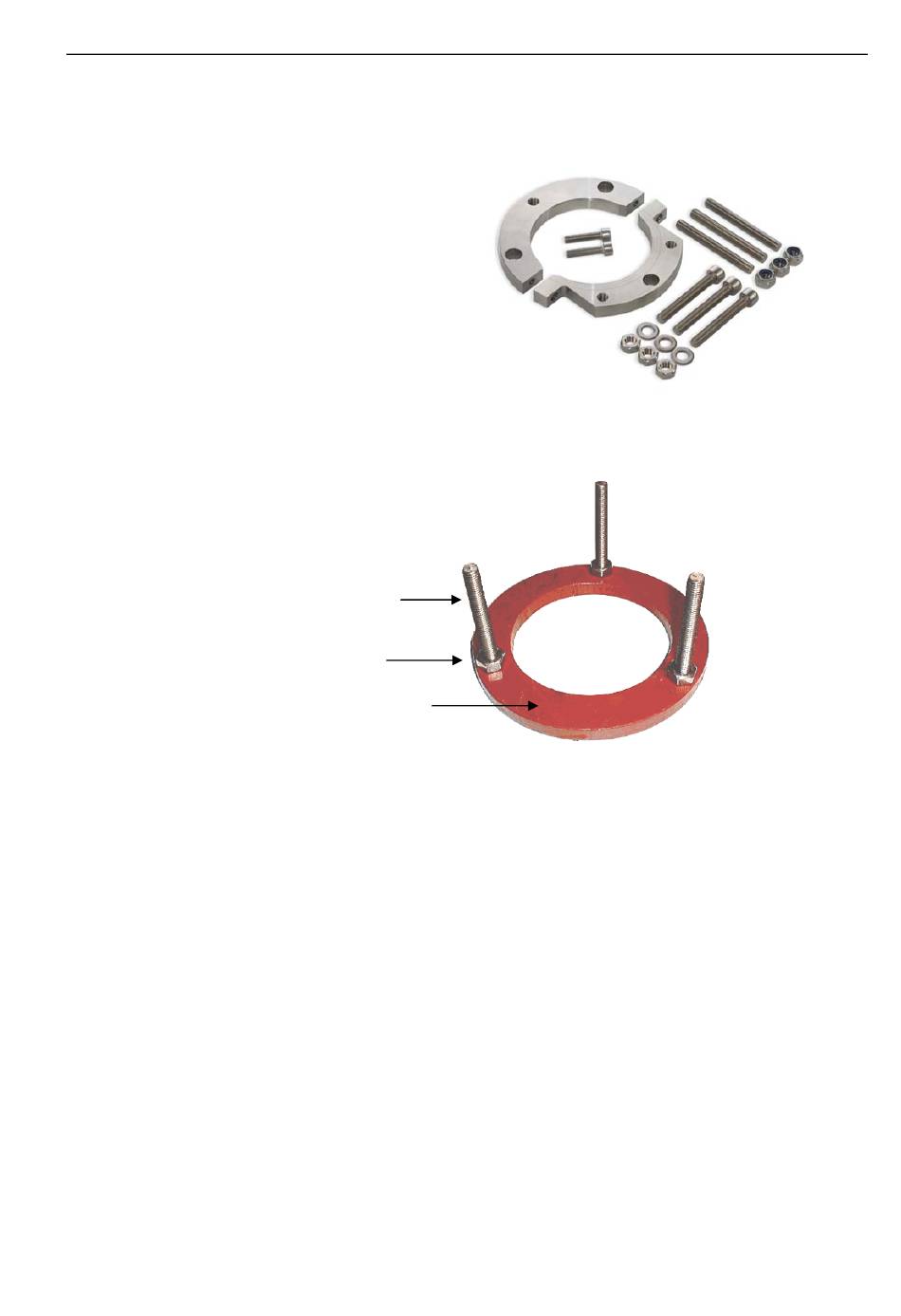

Abbildung 12– Montageplatte fertig für das Aufsetzen des Klemmrings
1. Die 3 Gewindebolzen (F) an der (bereits angeschweißten) Montageplatte anschrauben und mit
den 3 Sicherungsmuttern (B) festziehen.
2. Den Klemmring (G) mit den 2 x M6 Schrauben (E) am Sensor festschrauben. Den Klemmring
so platzieren, dass eine Einstellung möglich ist, wenn die Keramikoberfläche mit dem
Mischerboden bzw. der Seitenwand bündig abschließt.
3. Klemmring und Sensor auf die Gewindebolzen der Montageplatte aufsetzen. Anschließend
den Sensor mit Hilfe der Nyloc-Muttern (C) und Unterlegscheiben (D) so positionieren, dass
die Keramikfläche mit dem Mischerboden bzw. den Seiten bündig abschleißt.

Abbildung 11 - Klemmringbestandteile

Sicherungsmutt
E
G
B
HYDRO-MIX VI BEDIENUNGSANLEITUNG
KAPITEL 2
F
C
A
D
HD0304DE REV 1.2.0 17
