ELEKTRISCHER ANSCHLUSS UND DATENAUSTAUSCH
RS485 Mehrfachanschluss
Über die serielle RS485 Schnittstelle können bis zu 16 Sonden über ein Mehrfachnetz
zusammengeschlossen werden. Alle Sensoren werden in einem wasserdichten Verteilerkasten
angeschlossen .
H
Abschirmung
Von
anderen
Sensoren
Hydro-Control IV/ Hydro-View Anschluss
Für den Anschluss an IV oder Hydro-View muss Hydro-Mix VI auf den Kompatibilitätsmodus
eingestellt werden. Dazu wird dass Ausgangssignal mit Hydro-Com auf "Kompatibilität" gesetzt –
siehe Kapitel 4 "Konfiguration". Der mit dem Kabel gelieferte 500 Ohm Widerstand wird benötigt um
das analoge Stromsignal in ein Spannungssignal zu wandeln. Der Widerstand muss wie in Abbildung
19 gezeigt am Hydro-Control IV oder Hydro-View angeschlossen werden.

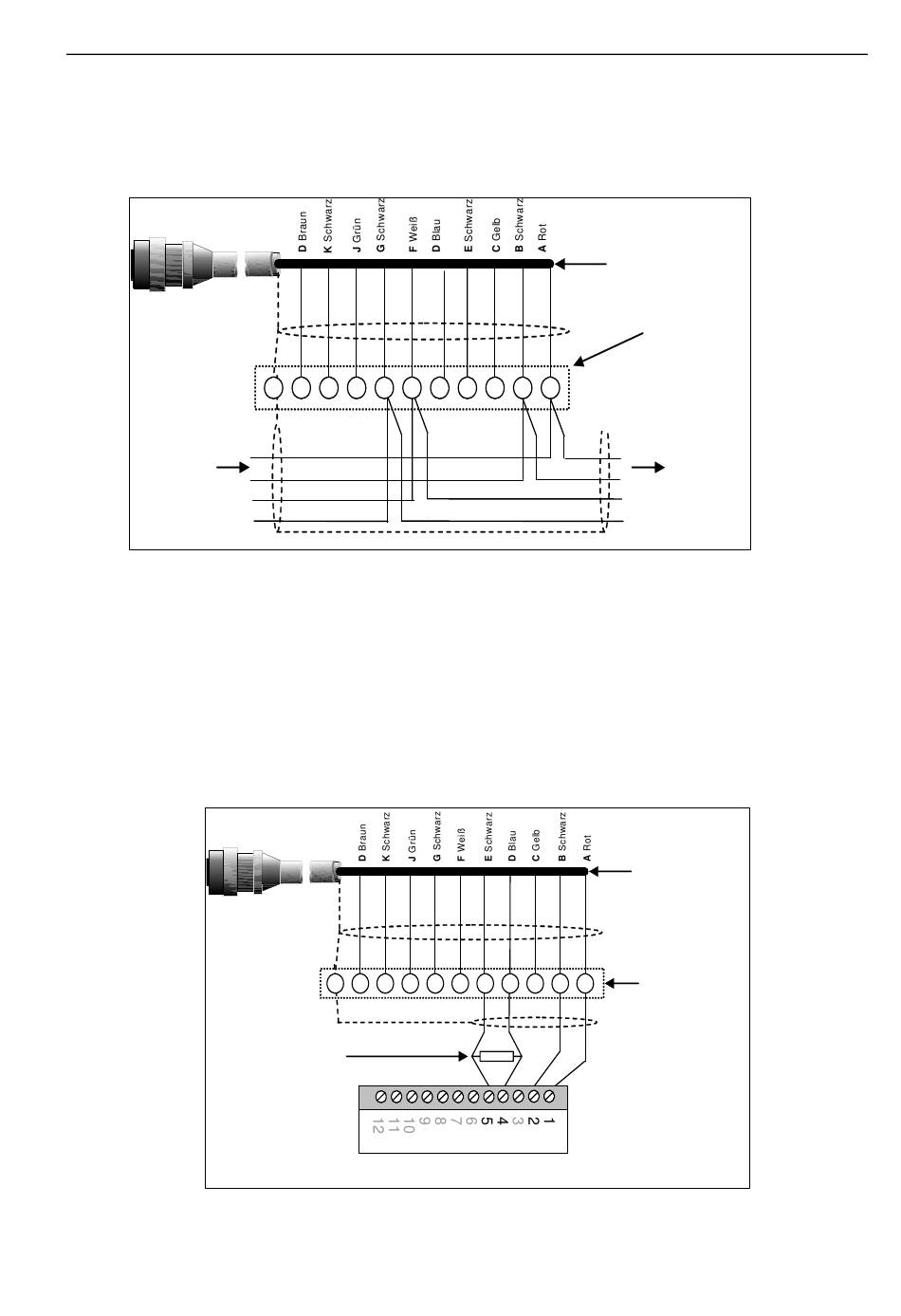

Abbildung 17 – Anschluss an Hydro-Control IV oder Hydro-View
Abbildung 16 RS485 Mehrfachanschluss
H
Abschirmung
500 Ohm
Widerstand für 0 –
10 V
0090AVerdrilltes
Sensorkabel
Verteilerkasten
Abschirmung nicht am
Steuerschrank
anschließen
A
An PC
oder
B
Anlagen-
F
steuerung
G
0090A verdrilltes
Sensorkabel
Verteilerkasten
Hydro-Control IV (HC04)
oder
Hydro-View (HV02)
Anschluss
HYDRO-MIX VI BEDIENUNGSANLEITUNG
HD0304DE REV 1.2.0 23
