KAPITEL 2
M8 Schrauben (A)
M8 Sicherungsmuttern
(B)
M8 Nyloc-Muttern (C)

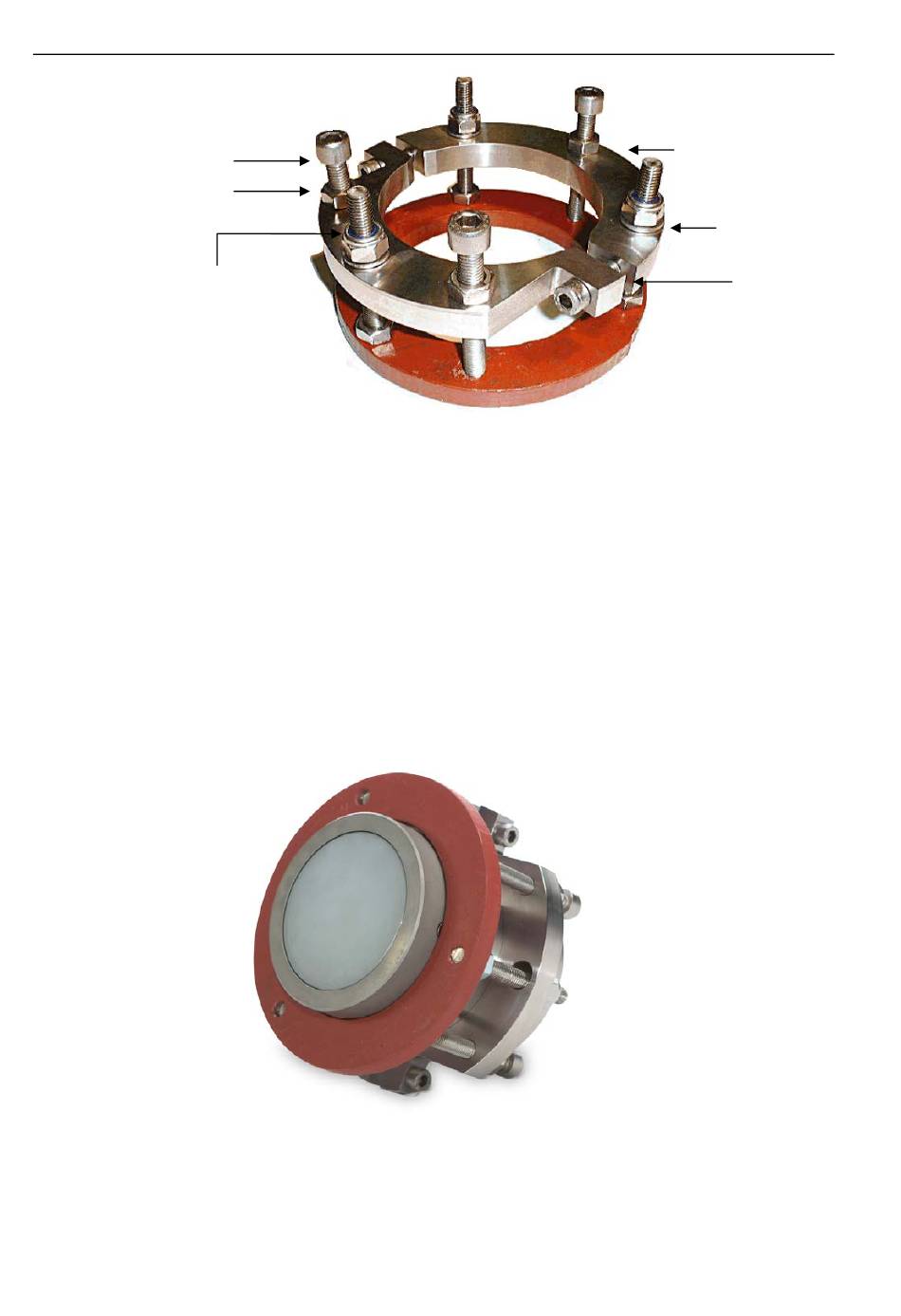

Abbildung 13 An der Montageplatte montierter Klemmring
4. Die drei Schrauben (A) zusammen mit den 3 restlichen Sicherungsmuttern (B) am Klemmring
montieren, sodass diese gegen die Montageplatte drücken.
5. Mit einem Stahllineal erneut KONTROLLIEREN, dass der Sensorkopf richtig platziert ist und
durch Drehung von Hand sicherstellen, dass die Mischerschaufeln und Abstreifarme nicht die
Keramikoberfläche berühren.
6. Die gesamte Einheit (einschl. Sicherungsmuttern) fest anziehen.
7. Nach korrektem Einbau und Einstellung des Sensors den umgebenden Spalt mit
Silikondichtmittel (beste Lösung) oder mit verdichtetem Sand füllen.
Abbildung 14 An der Montageplatte (0021) und am Hydro-Mix VI montierter Klemmring (0033)
HYDRO-MIX VI BEDIENUNGSANLEITUNG
18 HD0304DE REV. 1.2.0
MECHANISCHER EINBAU
Klemmring (G)
Unterlegscheiben (D)
M6 Schrauben (E)
