KAPITEL 1
Messverfahren
Hydro-Mix VI verwendet die einzigartige digitale Mikrowellentechnik von Hydronix, die im Vergleich zu
Analogverfahren eine präzisere Messung ermöglicht.
Sensoranschluss und Konfiguration
Wie die anderen digitalen Mikrowellen-Sensoren von Hydronix kann auch der Hydro-Mix VI über einen
seriellen Anschluss an einen PC mit Hilfe der Hydro-Com Diagonose-Software extern konfiguriert
werden. Zum Anschluss an einen PC liefert Hydronix einen RS232-485 Konvertierer und ein USB-
Sensor-Interface-Modul (siehe Seite 26).
Es gibt drei grundsätzliche Konfigurationsmöglichkeiten beim Anschluss des Hydro-Mix VI an eine
Mischersteuerung:
•
Analogausgang – ein DC-Ausgang, der wie folgt konfiguriert werden kann:
•
4-20 mA
•
0-20 mA
•
0-10 V Ausgangssignal kann über den 500 Ohm Widerstand erreicht werden, der mit
dem Sensorkabel geliefert wird.
•
Digitalsteuerung – die serielle Schnittstelle RS485 ermöglicht den direkten Austausch von
Daten und Steuerinformationen zwischen Sensor und der Anlagensteuerung bzw. dem
Hydro-Control System.
•
Kompatibilitätsmodus - ermöglicht den Anschluss des Hydro-Mix VI an ein Hydro-Control IV
oder Hydro-View System.
Der Sensor kann so konfiguriert werden, dass ein lineares Ausgangssignal (0 -100 unskaliert) zur
Verfügung steht, wobei die Rezepturkalibrierung im Steuersystem erfolgt. Andererseits ist es auch
möglich den Sensor intern so zu kalibrieren, dass ein "echter" Feuchtewert angezeigt wird.
HYDRO-MIX VI BEDIENUNGSANLEITUNG
10 HD0304DE REV. 1.2.0

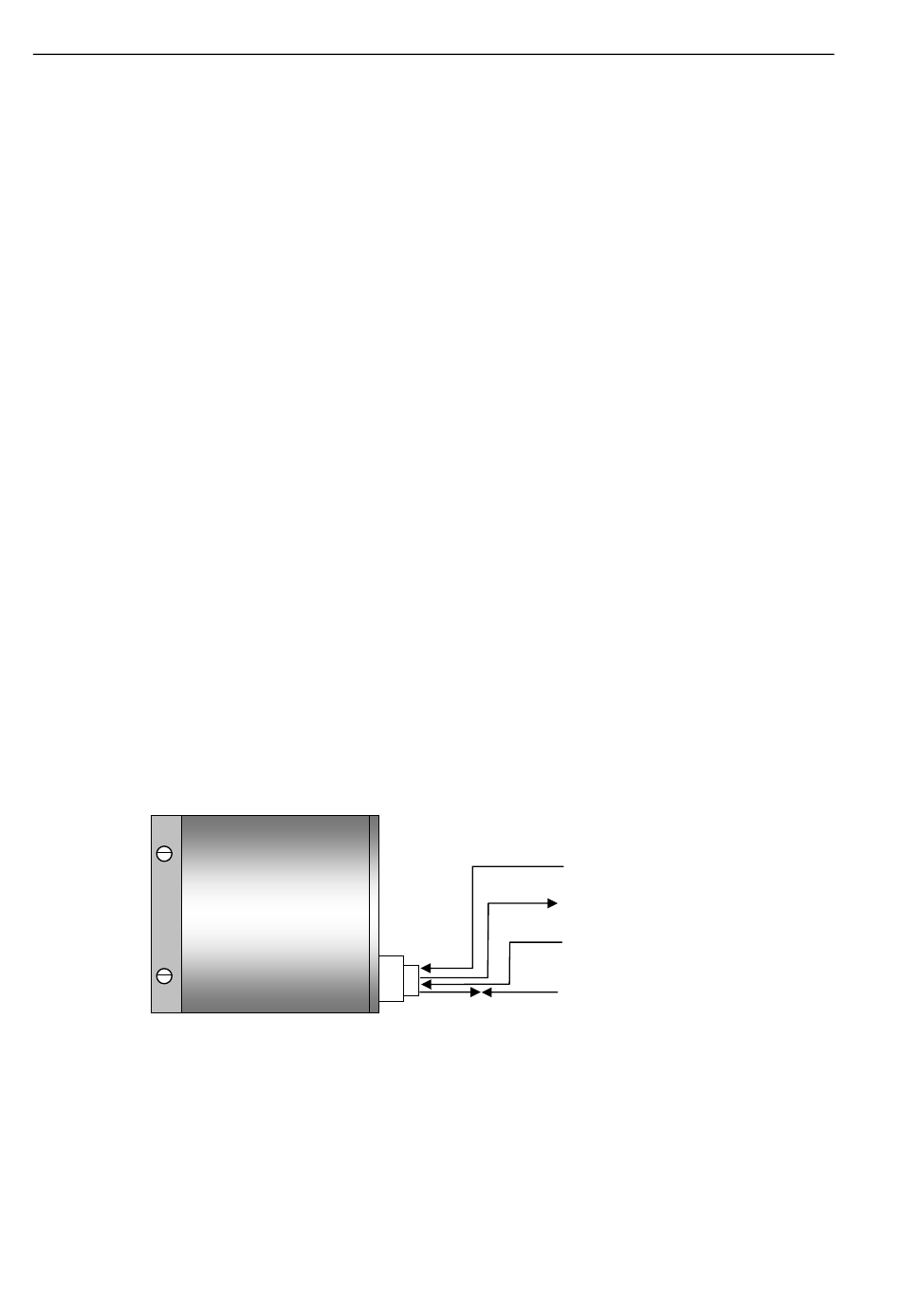

Abbildung 2 – Anschluss des Sensors (Überblick)
INTRODUCTION
Stromversorgung
+15V - 30 Vdc, 1A min.
Analogausgang 0-20mA,
4-20mA, 0-10V
Digitaleingänge
RS485 serielle
Schnittstelle
