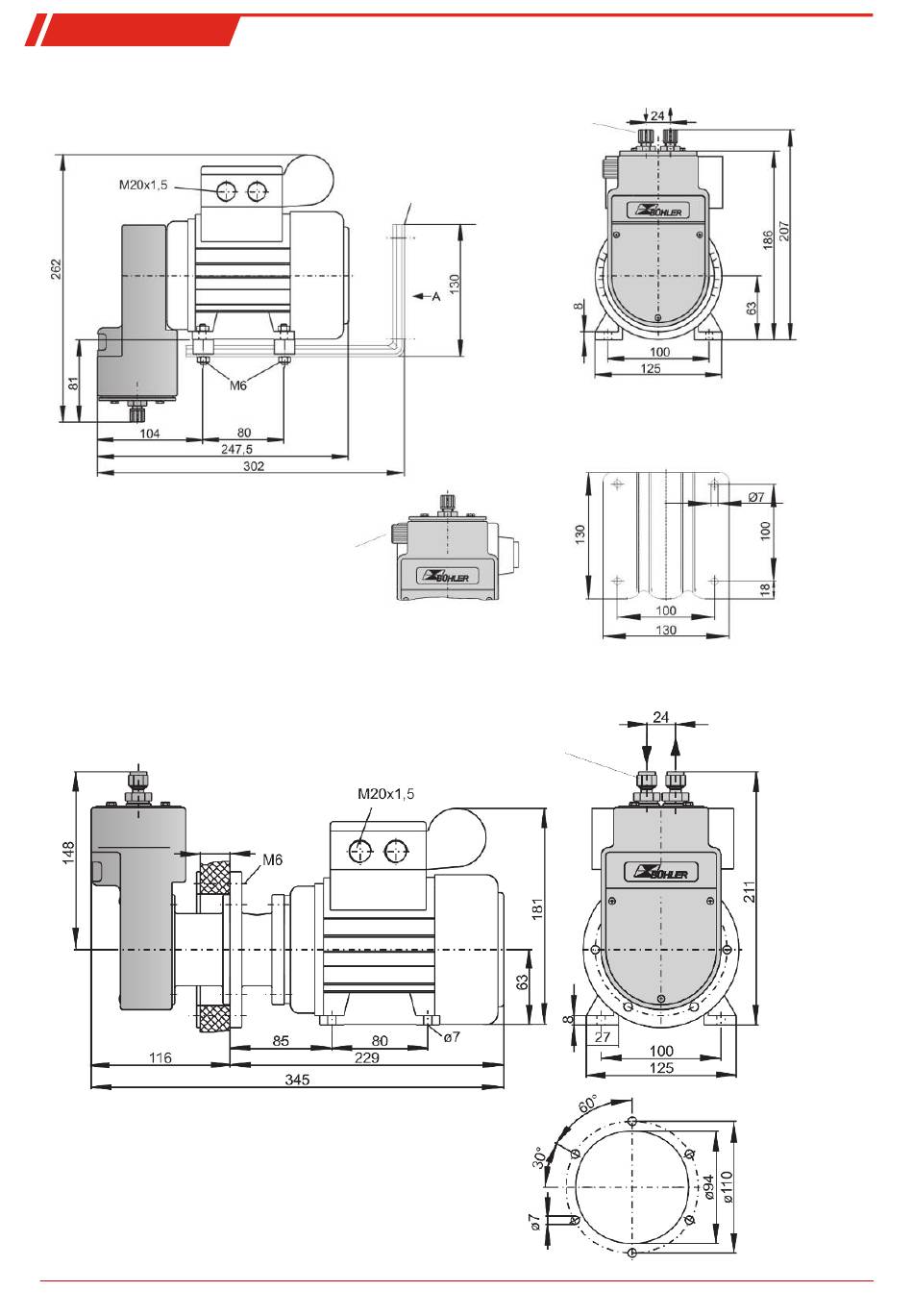

9.4 Abmessungen P2.3C

Regelbares Bypassventil
(optional)

9.5 Abmessungen P2.4C

Wand
max. 30
Einbauhinweise:
1) Die Pumpe sollte waagerecht eingebaut werden
2) Der Pumpenkopf ist bei Einbau nach Bedarf zu drehen.
Bei Förderung von Gasen mit Kondensatanteil ist er jedoch
mit den Ventilen nach unten einzubauen.
BD420022 ◦ 04/2017
Gasanschlüsse nach Wahl
(siehe Bestellhinweise)
Befestigungskonsole
Gasanschlüsse nach Wahl
(siehe Bestellhinweise)
Ansicht "A"
Schrankausschnitt
