6.4 Wechsel des O-Rings vom Bypass-Ventil (optional)
– Die beiden Schrauben an der Ventilplatte lösen und die gesamte Einheit vorsichtig herausziehen.
Bei VA Pumpenkörper: Spindelaufnahme mit SW13 herausdrehen und die gesamte Einheit herausziehen.
– Neuen O-Ring mit einem geeigneten O-Ring-Fett (z.B. Fluoronox S90/2) benetzen und auf die Spindel aufziehen.
– Gesamte Einheit unter Drehen vorsichtig wieder in den Pumpenkörper fügen und die Schrauben bzw. die Spindelaufnahme
festziehen.
6.5 Wechsel von Ein- und Auslassventilen
1. Einschraubverschraubungen herausdrehen SW17 (Bild I / Bild II).
2. Ventile mit einem breiten Schraubendreher herausdrehen (Bild III, Bild IV, Bild V) (Gewinde dabei nicht beschädigen!). Bei
Pumpenkörper aus Edelstahl auf die Verdränger aus PTFE achten. Diese sitzen unter den Ventilen und dienen der Totraum-
reduzierung.
3. Neue Ventile mit max. 1 Nm einschrauben (Bild V, Bild IV, Bild III). Achten Sie hierbei auf die richtige Richtung (rot bzw. oran-
ge: Eingang - schwarz bzw. grau: Ausgang).
4. Einschraubverschraubungen wieder eindrehen SW17 (Bild VI, Bild VII). Auf Dichtheit achten. Bei Einschraubverschraubun-
gen aus Edelstahl beschädigte Dichtringe austauschen.

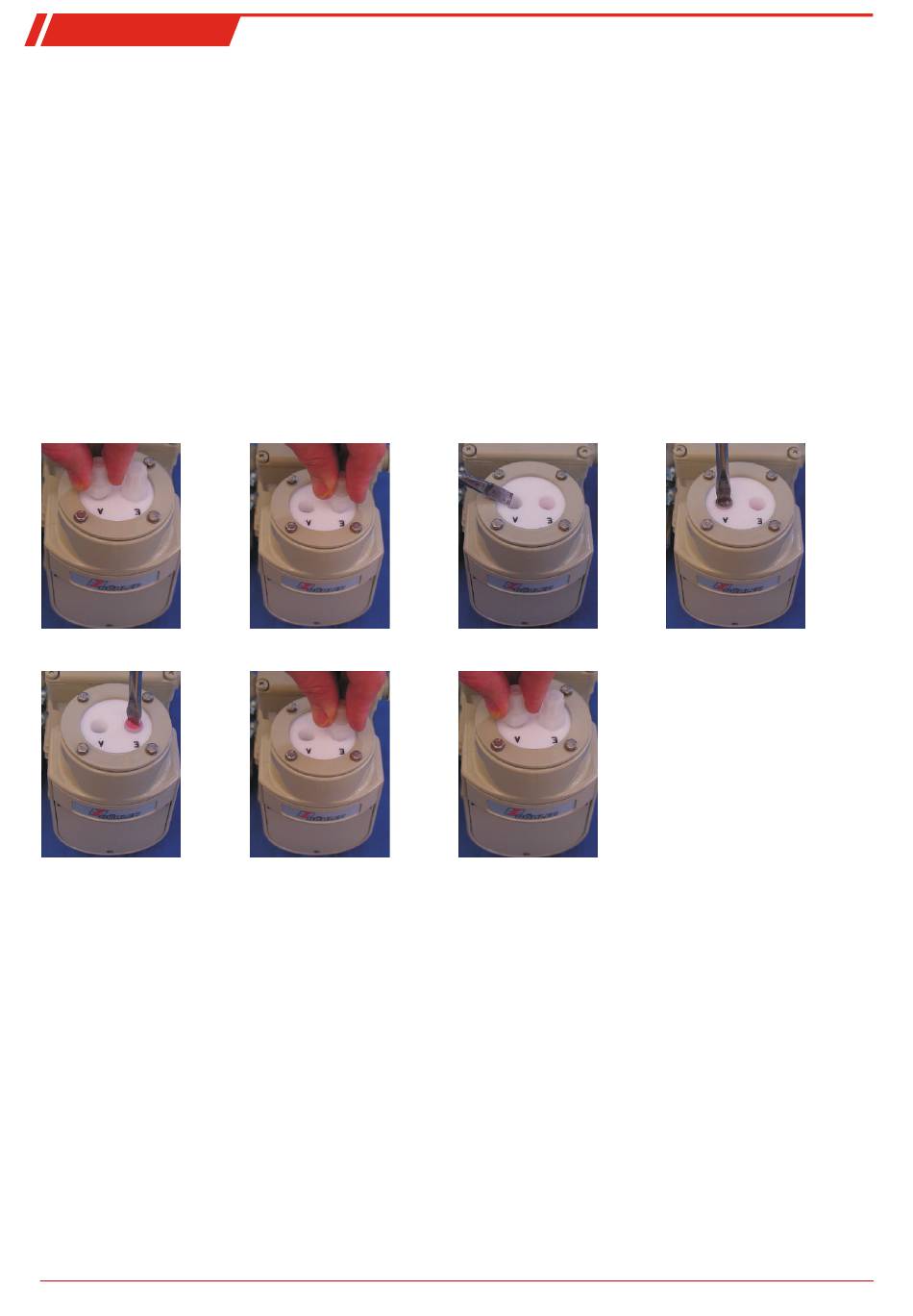

Bild I
