sl

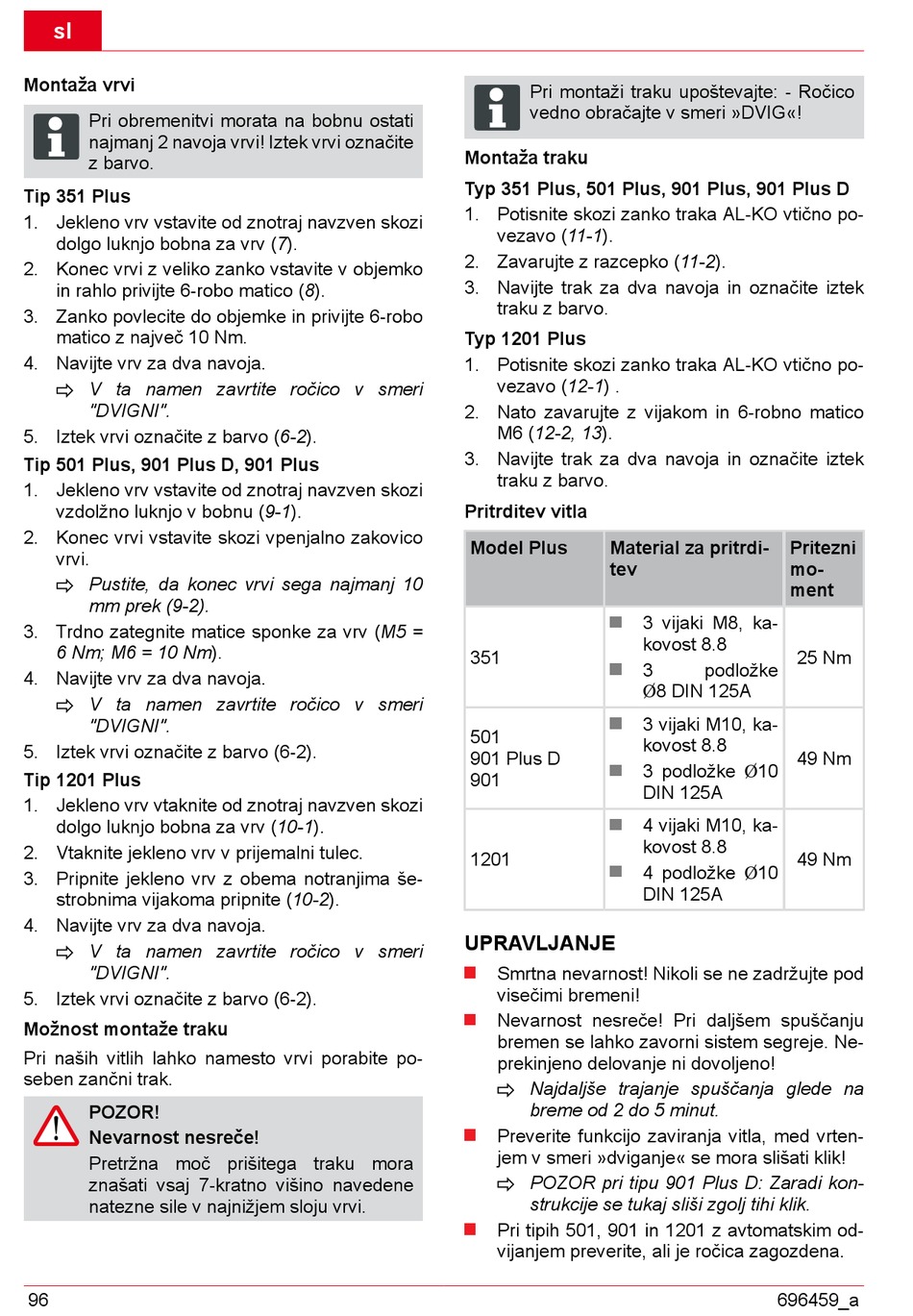

Montaža vrvi
Pri obremenitvi morata na bobnu ostati
najmanj 2 navoja vrvi! Iztek vrvi označite
z barvo.
Tip 351 Plus
1. Jekleno vrv vstavite od znotraj navzven skozi
dolgo luknjo bobna za vrv (7).
2. Konec vrvi z veliko zanko vstavite v objemko
in rahlo privijte 6-robo matico (8).
3. Zanko povlecite do objemke in privijte 6-robo
matico z največ 10 Nm.
4. Navijte vrv za dva navoja.
V ta namen zavrtite ročico v smeri
"DVIGNI".
5. Iztek vrvi označite z barvo (6-2).
Tip 501 Plus, 901 Plus D, 901 Plus
1. Jekleno vrv vstavite od znotraj navzven skozi
vzdolžno luknjo v bobnu (9-1).
2. Konec vrvi vstavite skozi vpenjalno zakovico
vrvi.
Pustite, da konec vrvi sega najmanj 10
mm prek (9-2).
3. Trdno zategnite matice sponke za vrv (M5 =
6 Nm; M6 = 10 Nm).
4. Navijte vrv za dva navoja.
V ta namen zavrtite ročico v smeri
"DVIGNI".
5. Iztek vrvi označite z barvo (6-2).
Tip 1201 Plus
1. Jekleno vrv vtaknite od znotraj navzven skozi
dolgo luknjo bobna za vrv (10-1).
2. Vtaknite jekleno vrv v prijemalni tulec.
3. Pripnite jekleno vrv z obema notranjima še-
strobnima vijakoma pripnite (10-2).
4. Navijte vrv za dva navoja.
V ta namen zavrtite ročico v smeri
"DVIGNI".
5. Iztek vrvi označite z barvo (6-2).
Možnost montaže traku
Pri naših vitlih lahko namesto vrvi porabite po-
seben zančni trak.
POZOR!
Nevarnost nesreče!
Pretržna moč prišitega traku mora
znašati vsaj 7-kratno višino navedene
natezne sile v najnižjem sloju vrvi.
96
Pri montaži traku upoštevajte: - Ročico
vedno obračajte v smeri »DVIG«!
Montaža traku
Typ 351 Plus, 501 Plus, 901 Plus, 901 Plus D
1. Potisnite skozi zanko traka AL-KO vtično po-
vezavo (11-1).
2. Zavarujte z razcepko (11-2).
3. Navijte trak za dva navoja in označite iztek
traku z barvo.
Typ 1201 Plus
1. Potisnite skozi zanko traka AL-KO vtično po-
vezavo (12-1) .
2. Nato zavarujte z vijakom in 6-robno matico
M6 (12-2, 13).
3. Navijte trak za dva navoja in označite iztek
traku z barvo.
Pritrditev vitla
Model Plus Material za pritrdi-
tev
351
501
901 Plus D
901
1201

UPRAVLJANJE

Smrtna nevarnost! Nikoli se ne zadržujte pod
visečimi bremeni!
Nevarnost nesreče! Pri daljšem spuščanju
bremen se lahko zavorni sistem segreje. Ne-
prekinjeno delovanje ni dovoljeno!
Najdaljše trajanje spuščanja glede na
breme od 2 do 5 minut.
Preverite funkcijo zaviranja vitla, med vrten-
jem v smeri »dviganje« se mora slišati klik!
POZOR pri tipu 901 Plus D: Zaradi kon-
strukcije se tukaj sliši zgolj tihi klik.
Pri tipih 501, 901 in 1201 z avtomatskim od-
vijanjem preverite, ali je ročica zagozdena.
Pritezni
mo-
ment
3 vijaki M8, ka-
kovost 8.8
25 Nm
3 podložke
Ø8 DIN 125A
3 vijaki M10, ka-
kovost 8.8
49 Nm
3 podložke Ø10
DIN 125A
4 vijaki M10, ka-
kovost 8.8
49 Nm
4 podložke Ø10
DIN 125A
696459_a
