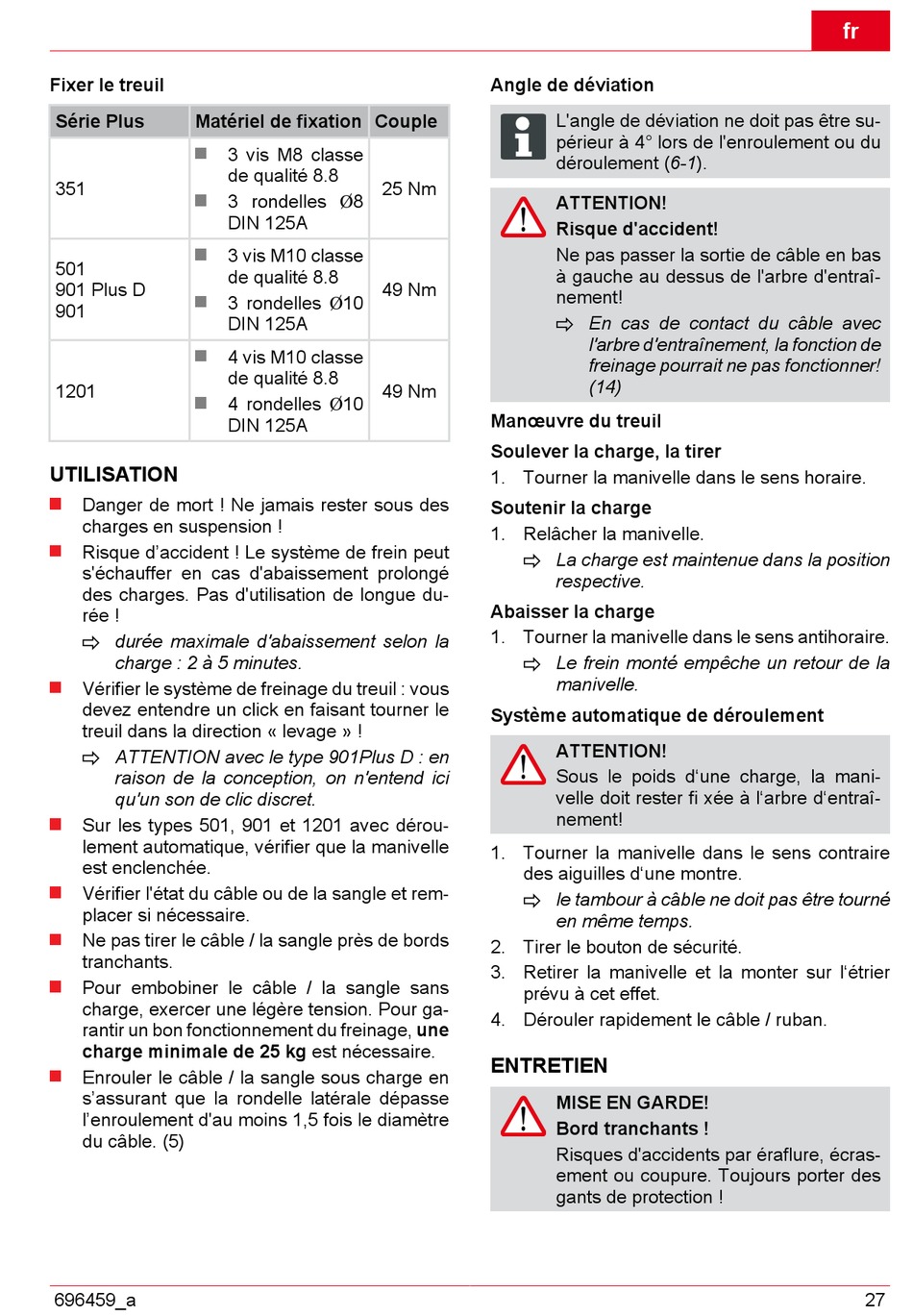

Fixer le treuil
Série Plus Matériel de fixation Couple
351
501
901 Plus D
901
1201

UTILISATION

Danger de mort ! Ne jamais rester sous des
charges en suspension !
Risque d'accident ! Le système de frein peut
s'échauffer en cas d'abaissement prolongé
des charges. Pas d'utilisation de longue du-
rée !
durée maximale d'abaissement selon la
charge : 2 à 5 minutes.
Vérifier le système de freinage du treuil : vous
devez entendre un click en faisant tourner le
treuil dans la direction « levage » !
ATTENTION avec le type 901Plus D : en
raison de la conception, on n'entend ici
qu'un son de clic discret.
Sur les types 501, 901 et 1201 avec dérou-
lement automatique, vérifier que la manivelle
est enclenchée.
Vérifier l'état du câble ou de la sangle et rem-
placer si nécessaire.
Ne pas tirer le câble / la sangle près de bords
tranchants.
Pour embobiner le câble / la sangle sans
charge, exercer une légère tension. Pour ga-
rantir un bon fonctionnement du freinage, une
charge minimale de 25 kg est nécessaire.
Enrouler le câble / la sangle sous charge en
s'assurant que la rondelle latérale dépasse
l'enroulement d'au moins 1,5 fois le diamètre
du câble. (5)
696459_a
3 vis M8 classe
de qualité 8.8
25 Nm
3 rondelles Ø8
DIN 125A
3 vis M10 classe
de qualité 8.8
49 Nm
3 rondelles Ø10
DIN 125A
4 vis M10 classe
de qualité 8.8
49 Nm
4 rondelles Ø10
DIN 125A
Angle de déviation
L'angle de déviation ne doit pas être su-
périeur à 4° lors de l'enroulement ou du
déroulement (6-1).
ATTENTION!
Risque d'accident!
Ne pas passer la sortie de câble en bas
à gauche au dessus de l'arbre d'entraî-
nement!
En cas de contact du câble avec
l'arbre d'entraînement, la fonction de
freinage pourrait ne pas fonctionner!
(14)
Manœuvre du treuil
Soulever la charge, la tirer
1. Tourner la manivelle dans le sens horaire.
Soutenir la charge
1. Relâcher la manivelle.
La charge est maintenue dans la position
respective.
Abaisser la charge
1. Tourner la manivelle dans le sens antihoraire.
Le frein monté empêche un retour de la
manivelle.
Système automatique de déroulement
ATTENTION!
Sous le poids d'une charge, la mani-
velle doit rester fi xée à l'arbre d'entraî-
nement!
1. Tourner la manivelle dans le sens contraire
des aiguilles d'une montre.
le tambour à câble ne doit pas être tourné
en même temps.
2. Tirer le bouton de sécurité.
3. Retirer la manivelle et la monter sur l'étrier
prévu à cet effet.
4. Dérouler rapidement le câble / ruban.

ENTRETIEN

MISE EN GARDE!
Bord tranchants !
Risques d'accidents par éraflure, écras-
ement ou coupure. Toujours porter des
gants de protection !
