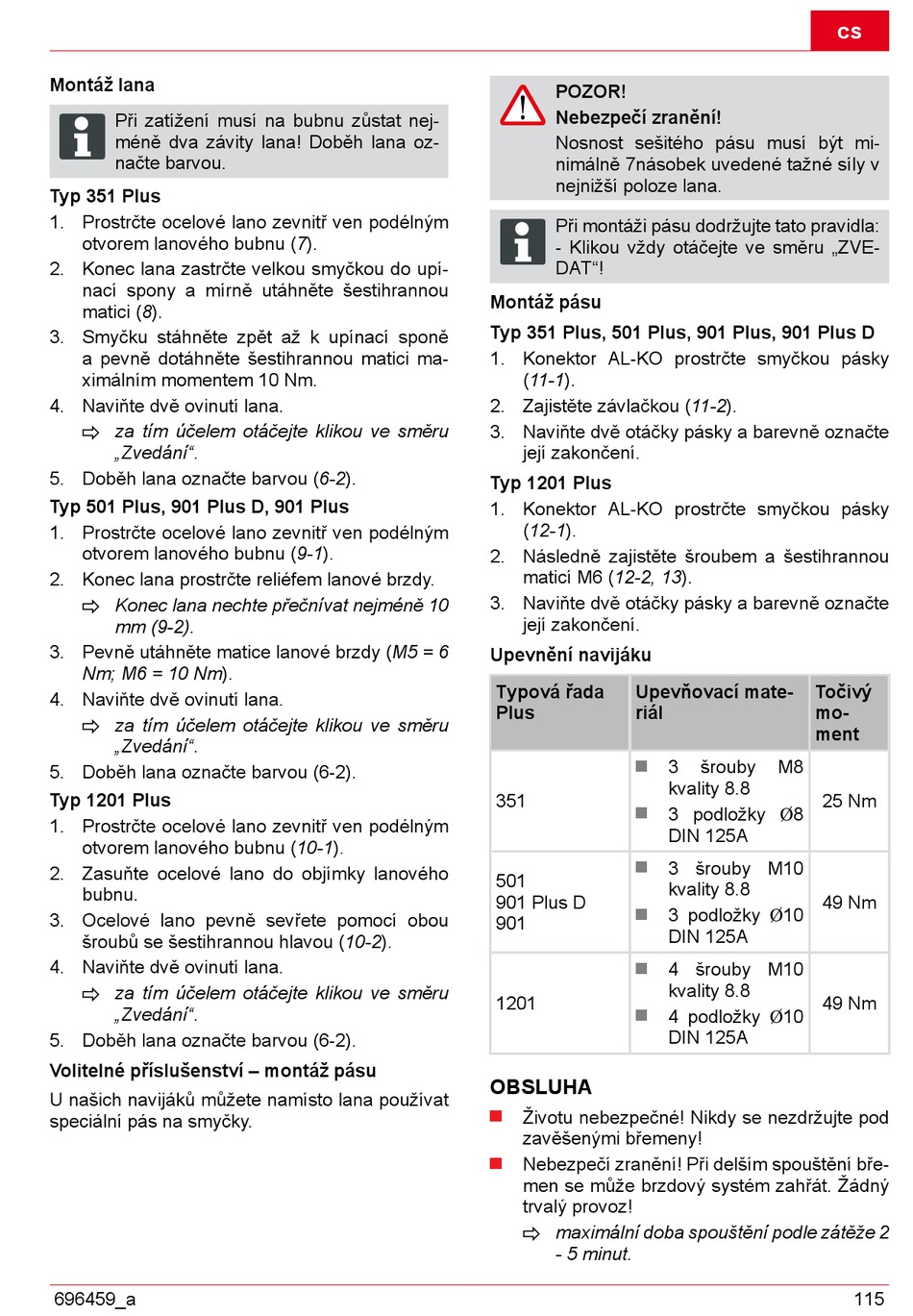

Montáž lana
Při zatížení musí na bubnu zůstat nej-
méně dva závity lana! Doběh lana oz-
načte barvou.
Typ 351 Plus
1. Prostrčte ocelové lano zevnitř ven podélným
otvorem lanového bubnu (7).
2. Konec lana zastrčte velkou smyčkou do upí-
nací spony a mírně utáhněte šestihrannou
matici (8).
3. Smyčku stáhněte zpět až k upínací sponě
a pevně dotáhněte šestihrannou matici ma-
ximálním momentem 10 Nm.
4. Naviňte dvě ovinutí lana.
za tím účelem otáčejte klikou ve směru
„Zvedání".
5. Doběh lana označte barvou (6-2).
Typ 501 Plus, 901 Plus D, 901 Plus
1. Prostrčte ocelové lano zevnitř ven podélným
otvorem lanového bubnu (9-1).
2. Konec lana prostrčte reliéfem lanové brzdy.
Konec lana nechte přečnívat nejméně 10
mm (9-2).
3. Pevně utáhněte matice lanové brzdy (M5 = 6
Nm; M6 = 10 Nm).
4. Naviňte dvě ovinutí lana.
za tím účelem otáčejte klikou ve směru
„Zvedání".
5. Doběh lana označte barvou (6-2).
Typ 1201 Plus
1. Prostrčte ocelové lano zevnitř ven podélným
otvorem lanového bubnu (10-1).
2. Zasuňte ocelové lano do objímky lanového
bubnu.
3. Ocelové lano pevně sevřete pomocí obou
šroubů se šestihrannou hlavou (10-2).
4. Naviňte dvě ovinutí lana.
za tím účelem otáčejte klikou ve směru
„Zvedání".
5. Doběh lana označte barvou (6-2).
Volitelné příslušenství – montáž pásu
U našich navijáků můžete namísto lana používat
speciální pás na smyčky.
696459_a
POZOR!
Nebezpečí zranění!
Nosnost sešitého pásu musí být mi-
nimálně 7násobek uvedené tažné síly v
nejnižší poloze lana.
Při montáži pásu dodržujte tato pravidla:
- Klikou vždy otáčejte ve směru „ZVE-
DAT"!
Montáž pásu
Typ 351 Plus, 501 Plus, 901 Plus, 901 Plus D
1. Konektor AL-KO prostrčte smyčkou pásky
(11-1).
2. Zajistěte závlačkou (11-2).
3. Naviňte dvě otáčky pásky a barevně označte
její zakončení.
Typ 1201 Plus
1. Konektor AL-KO prostrčte smyčkou pásky
(12-1).
2. Následně zajistěte šroubem a šestihrannou
maticí M6 (12-2, 13).
3. Naviňte dvě otáčky pásky a barevně označte
její zakončení.
Upevnění navijáku
Typová řada Upevňovací mate-
Plus riál
351
501
901 Plus D
901
1201

OBSLUHA

Životu nebezpečné! Nikdy se nezdržujte pod
zavěšenými břemeny!
Nebezpečí zranění! Při delším spouštění bře-
men se může brzdový systém zahřát. Žádný
trvalý provoz!
maximální doba spouštění podle zátěže 2
- 5 minut.
cs
Točivý
mo-
ment
3 šrouby M8
kvality 8.8
25 Nm
3 podložky Ø8
DIN 125A
3 šrouby M10
kvality 8.8
49 Nm
3 podložky Ø10
DIN 125A
4 šrouby M10
kvality 8.8
49 Nm
4 podložky Ø10
DIN 125A
