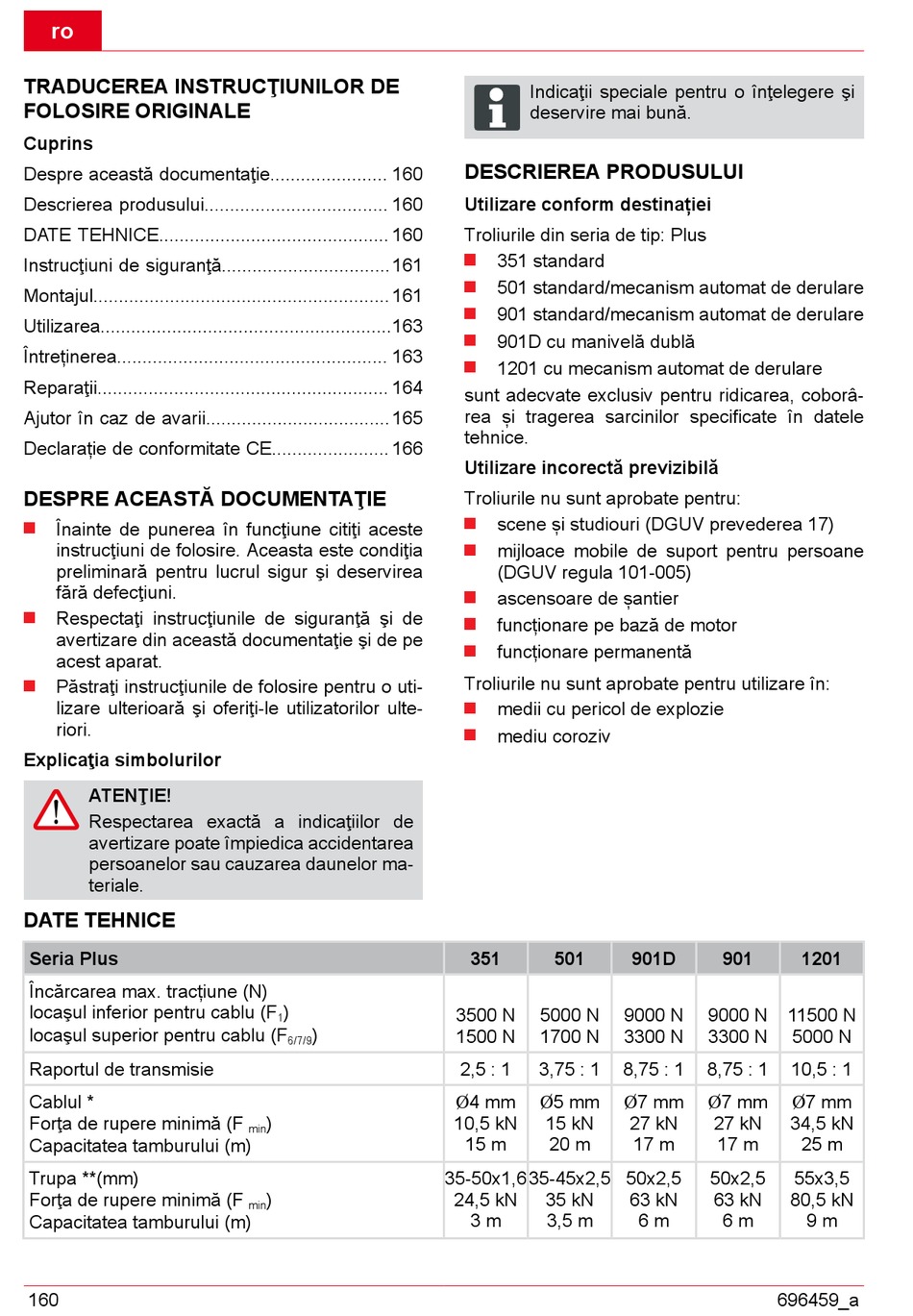

AL-KO 351 PLUS Betriebsanleitung Seite 162

ro
TRADUCEREA INSTRUCŢIUNILOR DE
FOLOSIRE ORIGINALE
Cuprins
Despre această documentaţie....................... 160
Descrierea produsului.................................... 160
DATE TEHNICE............................................. 160
Instrucţiuni de siguranţă.................................161
Montajul.......................................................... 161
Utilizarea.........................................................163
Întreținerea..................................................... 163
Reparaţii......................................................... 164
Ajutor în caz de avarii.................................... 165
Declarație de conformitate CE....................... 166
DESPRE ACEASTĂ DOCUMENTAŢIE
Înainte de punerea în funcţiune citiţi aceste
instrucţiuni de folosire. Aceasta este condiţia
preliminară pentru lucrul sigur şi deservirea
fără defecţiuni.
Respectaţi instrucţiunile de siguranţă şi de
avertizare din această documentaţie şi de pe
acest aparat.
Păstraţi instrucţiunile de folosire pentru o uti-
lizare ulterioară şi oferiţi-le utilizatorilor ulte-
riori.
Explicaţia simbolurilor
ATENŢIE!
Respectarea exactă a indicaţiilor de
avertizare poate împiedica accidentarea
persoanelor sau cauzarea daunelor ma-
teriale.
DATE TEHNICE
Seria Plus
Încărcarea max. tracțiune (N)
locaşul inferior pentru cablu (F
locaşul superior pentru cablu (F
Raportul de transmisie
Cablul *
Forţa de rupere minimă (F
Capacitatea tamburului (m)
Trupa **(mm)
Forţa de rupere minimă (F
Capacitatea tamburului (m)
160
)
1
)
6/7/9
)
min
)
min
Indicaţii speciale pentru o înţelegere şi
deservire mai bună.
DESCRIEREA PRODUSULUI
Utilizare conform destinației
Troliurile din seria de tip: Plus
351 standard
501 standard/mecanism automat de derulare
901 standard/mecanism automat de derulare
901D cu manivelă dublă
1201 cu mecanism automat de derulare
sunt adecvate exclusiv pentru ridicarea, coborâ-
rea și tragerea sarcinilor specificate în datele
tehnice.
Utilizare incorectă previzibilă
Troliurile nu sunt aprobate pentru:
scene și studiouri (DGUV prevederea 17)
mijloace mobile de suport pentru persoane
(DGUV regula 101-005)
ascensoare de șantier
funcționare pe bază de motor
funcționare permanentă
Troliurile nu sunt aprobate pentru utilizare în:
medii cu pericol de explozie
mediu coroziv
351 501
3500 N 5000 N
1500 N 1700 N
2,5 : 1 3,75 : 1
Ø4 mm Ø5 mm
10,5 kN 15 kN
15 m 20 m
35-50x1,6 35-45x2,5
24,5 kN 35 kN
3 m 3,5 m
901D 901
9000 N 9000 N 11500 N
3300 N 3300 N 5000 N
8,75 : 1 8,75 : 1 10,5 : 1
Ø7 mm Ø7 mm Ø7 mm
27 kN 27 kN 34,5 kN
17 m 17 m
50x2,5 50x2,5 55x3,5
63 kN 63 kN 80,5 kN
6 m 6 m
696459_a
1201
25 m
9 m
