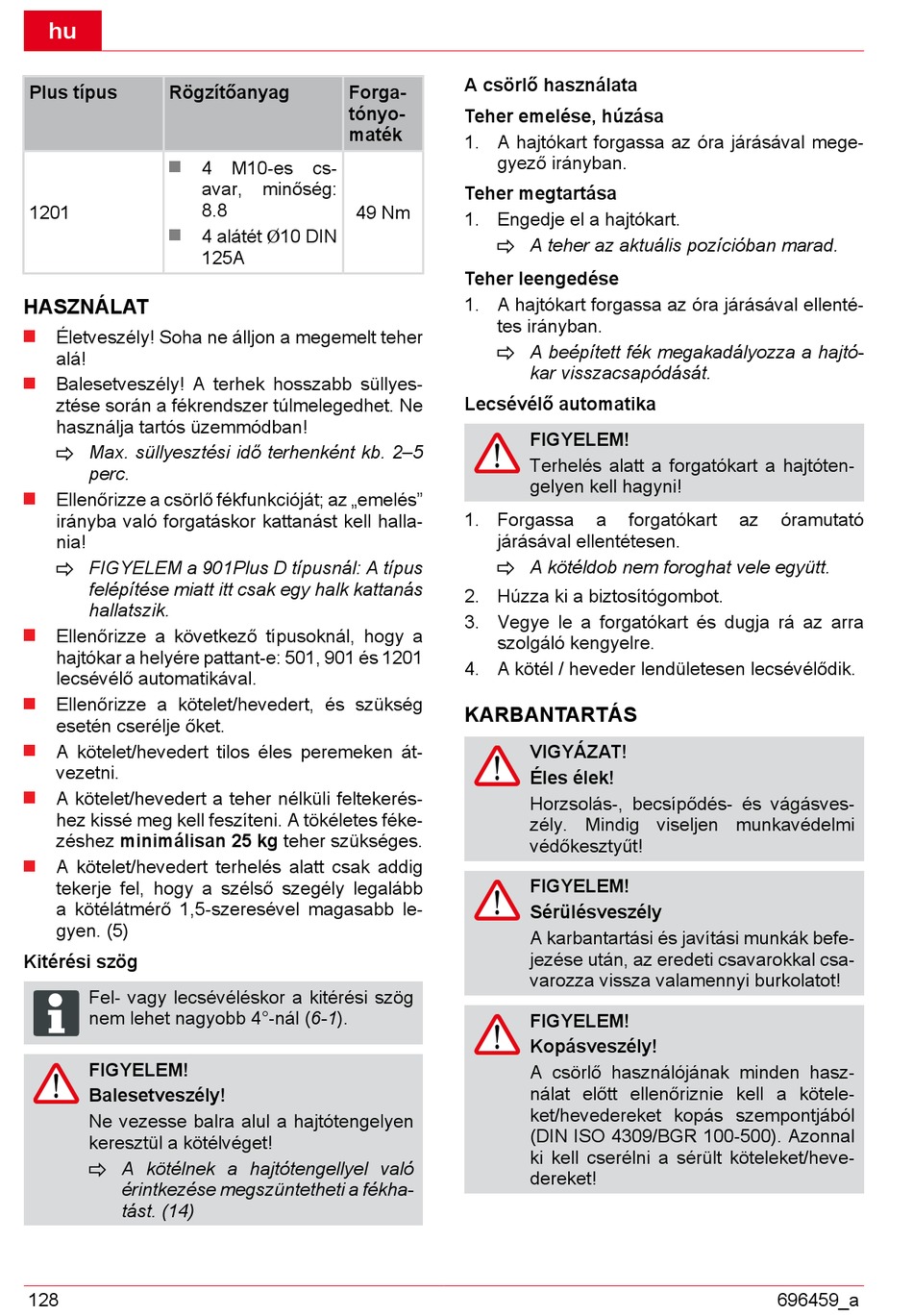

AL-KO 351 PLUS Betriebsanleitung Seite 130

hu
Plus típus Rögzítőanyag
1201
HASZNÁLAT
Életveszély! Soha ne álljon a megemelt teher
alá!
Balesetveszély! A terhek hosszabb süllyes-
ztése során a fékrendszer túlmelegedhet. Ne
használja tartós üzemmódban!
Max. süllyesztési idő terhenként kb. 2–5
perc.
Ellenőrizze a csörlő fékfunkcióját; az „emelés"
irányba való forgatáskor kattanást kell halla-
nia!
FIGYELEM a 901Plus D típusnál: A típus
felépítése miatt itt csak egy halk kattanás
hallatszik.
Ellenőrizze a következő típusoknál, hogy a
hajtókar a helyére pattant-e: 501, 901 és 1201
lecsévélő automatikával.
Ellenőrizze a kötelet/hevedert, és szükség
esetén cserélje őket.
A kötelet/hevedert tilos éles peremeken át-
vezetni.
A kötelet/hevedert a teher nélküli feltekerés-
hez kissé meg kell feszíteni. A tökéletes féke-
zéshez minimálisan 25 kg teher szükséges.
A kötelet/hevedert terhelés alatt csak addig
tekerje fel, hogy a szélső szegély legalább
a kötélátmérő 1,5-szeresével magasabb le-
gyen. (5)
Kitérési szög
Fel- vagy lecsévéléskor a kitérési szög
nem lehet nagyobb 4°-nál (6-1).
FIGYELEM!
Balesetveszély!
Ne vezesse balra alul a hajtótengelyen
keresztül a kötélvéget!
A kötélnek a hajtótengellyel való
érintkezése megszüntetheti a fékha-
tást. (14)
128
Forga-
tónyo-
maték
4 M10-es cs-
avar, minőség:
8.8
49 Nm
4 alátét Ø10 DIN
125A
A csörlő használata
Teher emelése, húzása
1. A hajtókart forgassa az óra járásával mege-
gyező irányban.
Teher megtartása
1. Engedje el a hajtókart.
A teher az aktuális pozícióban marad.
Teher leengedése
1. A hajtókart forgassa az óra járásával ellenté-
tes irányban.
A beépített fék megakadályozza a hajtó-
kar visszacsapódását.
Lecsévélő automatika
FIGYELEM!
Terhelés alatt a forgatókart a hajtóten-
gelyen kell hagyni!
1. Forgassa a forgatókart
járásával ellentétesen.
A kötéldob nem foroghat vele együtt.
2. Húzza ki a biztosítógombot.
3. Vegye le a forgatókart és dugja rá az arra
szolgáló kengyelre.
4. A kötél / heveder lendületesen lecsévélődik.
KARBANTARTÁS
VIGYÁZAT!
Éles élek!
Horzsolás-, becsípődés- és vágásves-
zély. Mindig viseljen munkavédelmi
védőkesztyűt!
FIGYELEM!
Sérülésveszély
A karbantartási és javítási munkák befe-
jezése után, az eredeti csavarokkal csa-
varozza vissza valamennyi burkolatot!
FIGYELEM!
Kopásveszély!
A csörlő használójának minden hasz-
nálat előtt ellenőriznie kell a kötele-
ket/hevedereket kopás szempontjából
(DIN ISO 4309/BGR 100-500). Azonnal
ki kell cserélni a sérült köteleket/heve-
dereket!
az óramutató
696459_a
