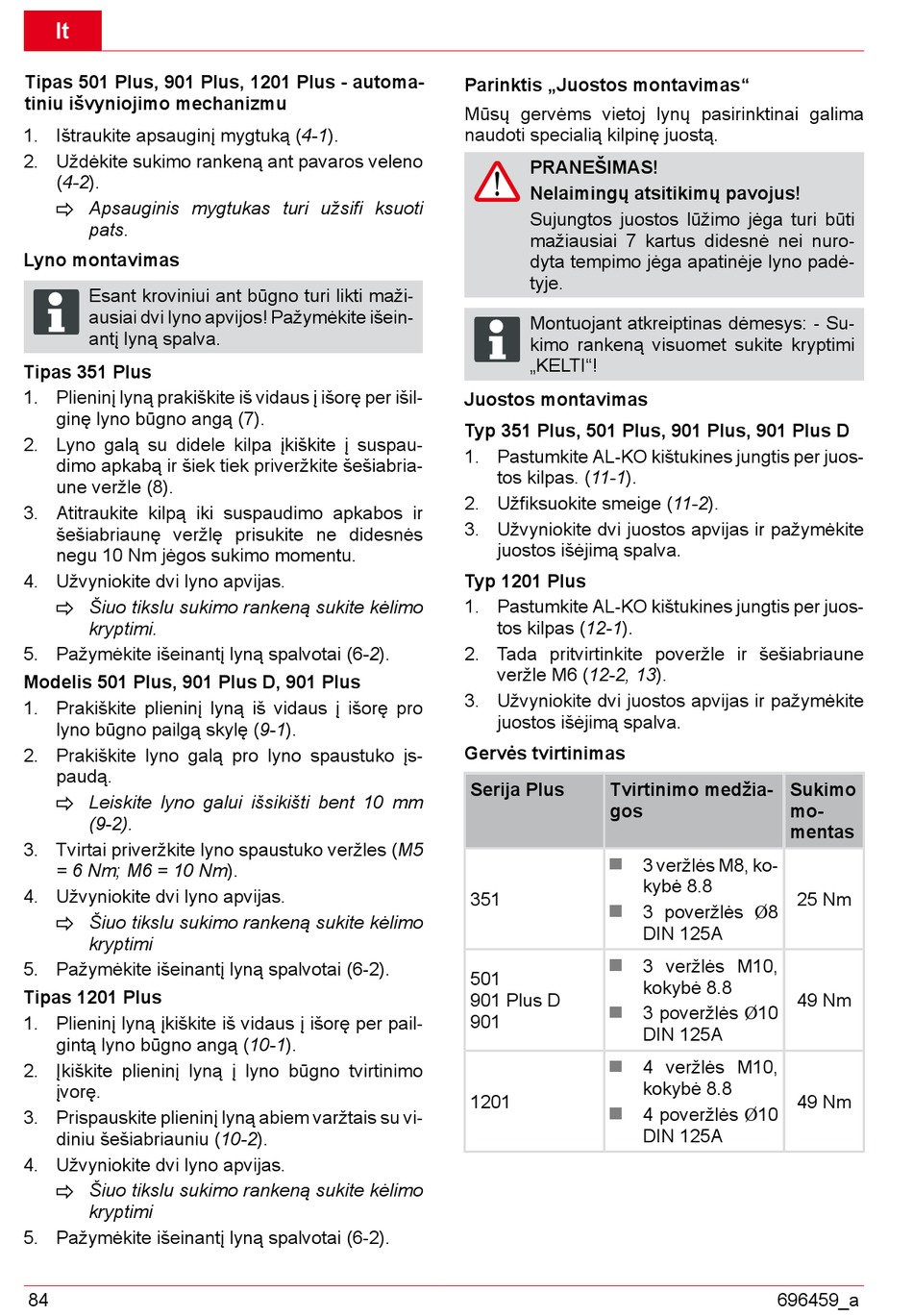

AL-KO 351 PLUS Betriebsanleitung Seite 86

lt
Tipas 501 Plus, 901 Plus, 1201 Plus - automa-
tiniu išvyniojimo mechanizmu
1. Ištraukite apsauginį mygtuką (4-1).
2. Uždėkite sukimo rankeną ant pavaros veleno
(4-2).
Apsauginis mygtukas turi užsifi ksuoti
pats.
Lyno montavimas
Esant kroviniui ant būgno turi likti maži-
ausiai dvi lyno apvijos! Pažymėkite išein-
antį lyną spalva.
Tipas 351 Plus
1. Plieninį lyną prakiškite iš vidaus į išorę per išil-
ginę lyno būgno angą (7).
2. Lyno galą su didele kilpa įkiškite į suspau-
dimo apkabą ir šiek tiek priveržkite šešiabria-
une veržle (8).
3. Atitraukite kilpą iki suspaudimo apkabos ir
šešiabriaunę veržlę prisukite ne didesnės
negu 10 Nm jėgos sukimo momentu.
4. Užvyniokite dvi lyno apvijas.
Šiuo tikslu sukimo rankeną sukite kėlimo
kryptimi.
5. Pažymėkite išeinantį lyną spalvotai (6-2).
Modelis 501 Plus, 901 Plus D, 901 Plus
1. Prakiškite plieninį lyną iš vidaus į išorę pro
lyno būgno pailgą skylę (9-1).
2. Prakiškite lyno galą pro lyno spaustuko įs-
paudą.
Leiskite lyno galui išsikišti bent 10 mm
(9-2).
3. Tvirtai priveržkite lyno spaustuko veržles (M5
= 6 Nm; M6 = 10 Nm).
4. Užvyniokite dvi lyno apvijas.
Šiuo tikslu sukimo rankeną sukite kėlimo
kryptimi
5. Pažymėkite išeinantį lyną spalvotai (6-2).
Tipas 1201 Plus
1. Plieninį lyną įkiškite iš vidaus į išorę per pail-
gintą lyno būgno angą (10-1).
2. Įkiškite plieninį lyną į lyno būgno tvirtinimo
įvorę.
3. Prispauskite plieninį lyną abiem varžtais su vi-
diniu šešiabriauniu (10-2).
4. Užvyniokite dvi lyno apvijas.
Šiuo tikslu sukimo rankeną sukite kėlimo
kryptimi
5. Pažymėkite išeinantį lyną spalvotai (6-2).
84
Parinktis „Juostos montavimas"
Mūsų gervėms vietoj lynų pasirinktinai galima
naudoti specialią kilpinę juostą.
PRANEŠIMAS!
Nelaimingų atsitikimų pavojus!
Sujungtos juostos lūžimo jėga turi būti
mažiausiai 7 kartus didesnė nei nuro-
dyta tempimo jėga apatinėje lyno padė-
tyje.
Montuojant atkreiptinas dėmesys: - Su-
kimo rankeną visuomet sukite kryptimi
„KELTI"!
Juostos montavimas
Typ 351 Plus, 501 Plus, 901 Plus, 901 Plus D
1. Pastumkite AL-KO kištukines jungtis per juos-
tos kilpas. (11-1).
2. Užfiksuokite smeige (11-2).
3. Užvyniokite dvi juostos apvijas ir pažymėkite
juostos išėjimą spalva.
Typ 1201 Plus
1. Pastumkite AL-KO kištukines jungtis per juos-
tos kilpas (12-1).
2. Tada pritvirtinkite poveržle ir šešiabriaune
veržle M6 (12-2, 13).
3. Užvyniokite dvi juostos apvijas ir pažymėkite
juostos išėjimą spalva.
Gervės tvirtinimas
Serija Plus Tvirtinimo medžia-
gos
351
501
901 Plus D
901
1201
Sukimo
mo-
mentas
3 veržlės M8, ko-
kybė 8.8
25 Nm
3 poveržlės Ø8
DIN 125A
3 veržlės M10,
kokybė 8.8
49 Nm
3 poveržlės Ø10
DIN 125A
4 veržlės M10,
kokybė 8.8
49 Nm
4 poveržlės Ø10
DIN 125A
696459_a
