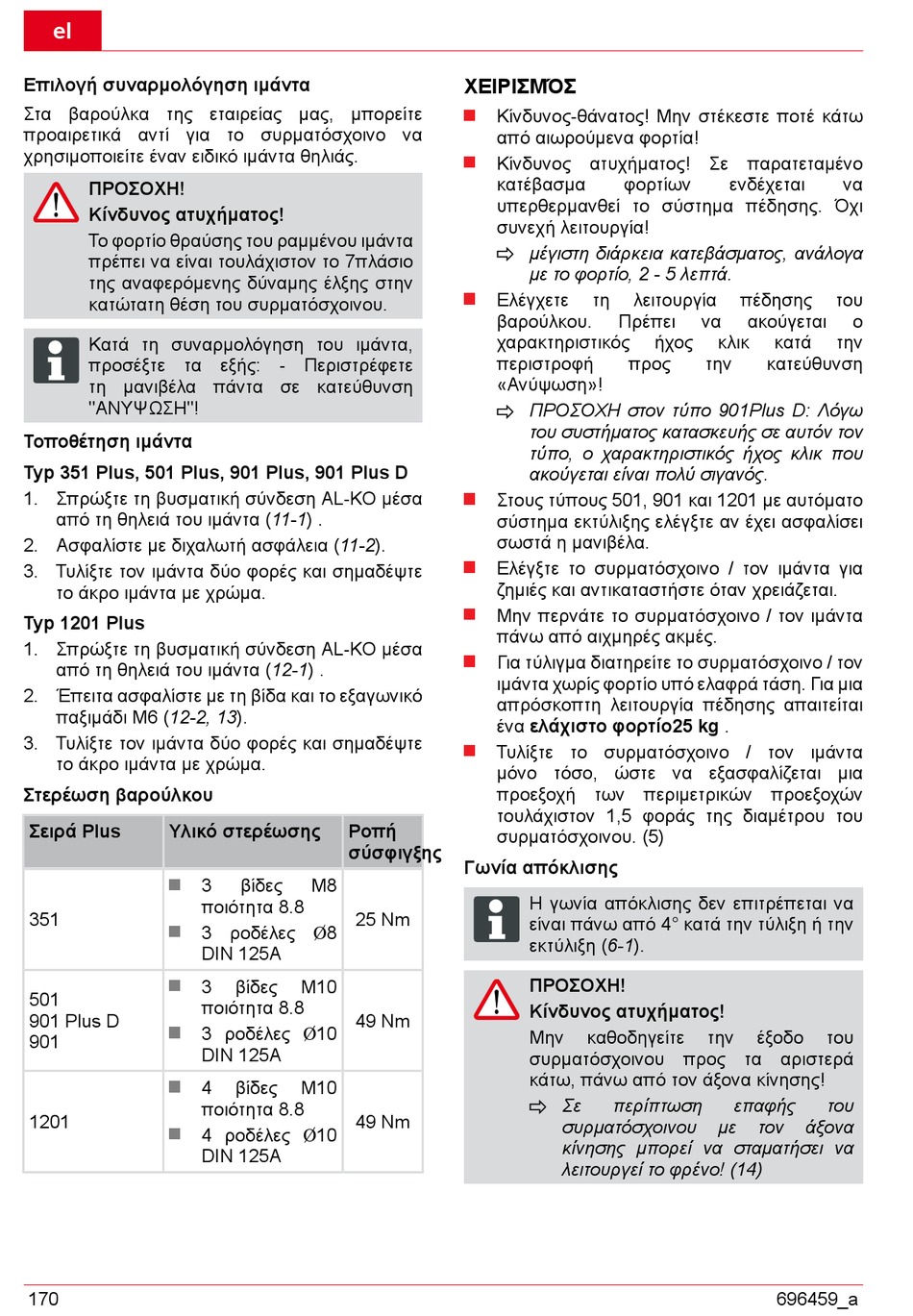

el
Επιλογή συναρμολόγηση ιμάντα
Στα βαρούλκα της εταιρείας μας, μπορείτε
προαιρετικά αντί για το συρματόσχοινο να
χρησιμοποιείτε έναν ειδικό ιμάντα θηλιάς.
ΠΡΟΣΟΧΗ!
Κίνδυνος ατυχήματος!
Το φορτίο θραύσης του ραμμένου ιμάντα
πρέπει να είναι τουλάχιστον το 7πλάσιο
της αναφερόμενης δύναμης έλξης στην
κατώτατη θέση του συρματόσχοινου.
Κατά τη συναρμολόγηση του ιμάντα,
προσέξτε τα εξής: - Περιστρέφετε
τη μανιβέλα πάντα σε κατεύθυνση
"ΑΝΥΨΩΣΗ"!
Τοποθέτηση ιμάντα
Typ 351 Plus, 501 Plus, 901 Plus, 901 Plus D
1. Σπρώξτε τη βυσματική σύνδεση AL-KO μέσα
από τη θηλειά του ιμάντα (11-1) .
2. Ασφαλίστε με διχαλωτή ασφάλεια (11-2).
3. Τυλίξτε τον ιμάντα δύο φορές και σημαδέψτε
το άκρο ιμάντα με χρώμα.
Typ 1201 Plus
1. Σπρώξτε τη βυσματική σύνδεση AL-KO μέσα
από τη θηλειά του ιμάντα (12-1) .
2. Έπειτα ασφαλίστε με τη βίδα και το εξαγωνικό
παξιμάδι M6 (12-2, 13).
3. Τυλίξτε τον ιμάντα δύο φορές και σημαδέψτε
το άκρο ιμάντα με χρώμα.
Στερέωση βαρούλκου
Σειρά Plus Υλικό στερέωσης
351
501
901 Plus D
901
1201
170
Ροπή
σύσφιγξης
3 βίδες M8
ποιότητα 8.8
25 Nm
3 ροδέλες Ø8
DIN 125A
3 βίδες M10
ποιότητα 8.8
49 Nm
3 ροδέλες Ø10
DIN 125A
4 βίδες M10
ποιότητα 8.8
49 Nm
4 ροδέλες Ø10
DIN 125A
ΧΕΙΡΙΣΜΌΣ
Κίνδυνος-θάνατος! Μην στέκεστε ποτέ κάτω
από αιωρούμενα φορτία!
Κίνδυνος ατυχήματος! Σε παρατεταμένο
κατέβασμα φορτίων
υπερθερμανθεί το σύστημα πέδησης. Όχι
συνεχή λειτουργία!
μέγιστη διάρκεια κατεβάσματος, ανάλογα
με το φορτίο, 2 - 5 λεπτά.
Ελέγχετε τη λειτουργία
βαρούλκου. Πρέπει
χαρακτηριστικός
περιστροφή προς
«Ανύψωση»!
ΠΡΟΣΟΧΗ στον τύπο 901Plus D: Λόγω
του συστήματος κατασκευής σε αυτόν τον
τύπο, ο χαρακτηριστικός ήχος κλικ που
ακούγεται είναι πολύ σιγανός.
Στους τύπους 501, 901 και 1201 με αυτόματο
σύστημα εκτύλιξης ελέγξτε αν έχει ασφαλίσει
σωστά η μανιβέλα.
Ελέγξτε το συρματόσχοινο / τον ιμάντα για
ζημιές και αντικαταστήστε όταν χρειάζεται.
Μην περνάτε το συρματόσχοινο / τον ιμάντα
πάνω από αιχμηρές ακμές.
Για τύλιγμα διατηρείτε το συρματόσχοινο / τον
ιμάντα χωρίς φορτίο υπό ελαφρά τάση. Για μια
απρόσκοπτη λειτουργία πέδησης απαιτείται
ένα ελάχιστο φορτίο25 kg .
Τυλίξτε το συρματόσχοινο / τον ιμάντα
μόνο τόσο, ώστε να εξασφαλίζεται μια
προεξοχή των περιμετρικών προεξοχών
τουλάχιστον 1,5 φοράς της διαμέτρου του
συρματόσχοινου. (5)
Γωνία απόκλισης
Η γωνία απόκλισης δεν επιτρέπεται να
είναι πάνω από 4° κατά την τύλιξη ή την
εκτύλιξη (6-1).
ΠΡΟΣΟΧΗ!
Κίνδυνος ατυχήματος!
Μην καθοδηγείτε
συρματόσχοινου προς τα αριστερά
κάτω, πάνω από τον άξονα κίνησης!
Σε περίπτωση
συρματόσχοινου
κίνησης μπορεί να σταματήσει να
λειτουργεί το φρένο! (14)
ενδέχεται
πέδησης
να ακούγεται
ήχος κλικ κατά
την κατεύθυνση
την έξοδο του
επαφής
με τον άξονα
