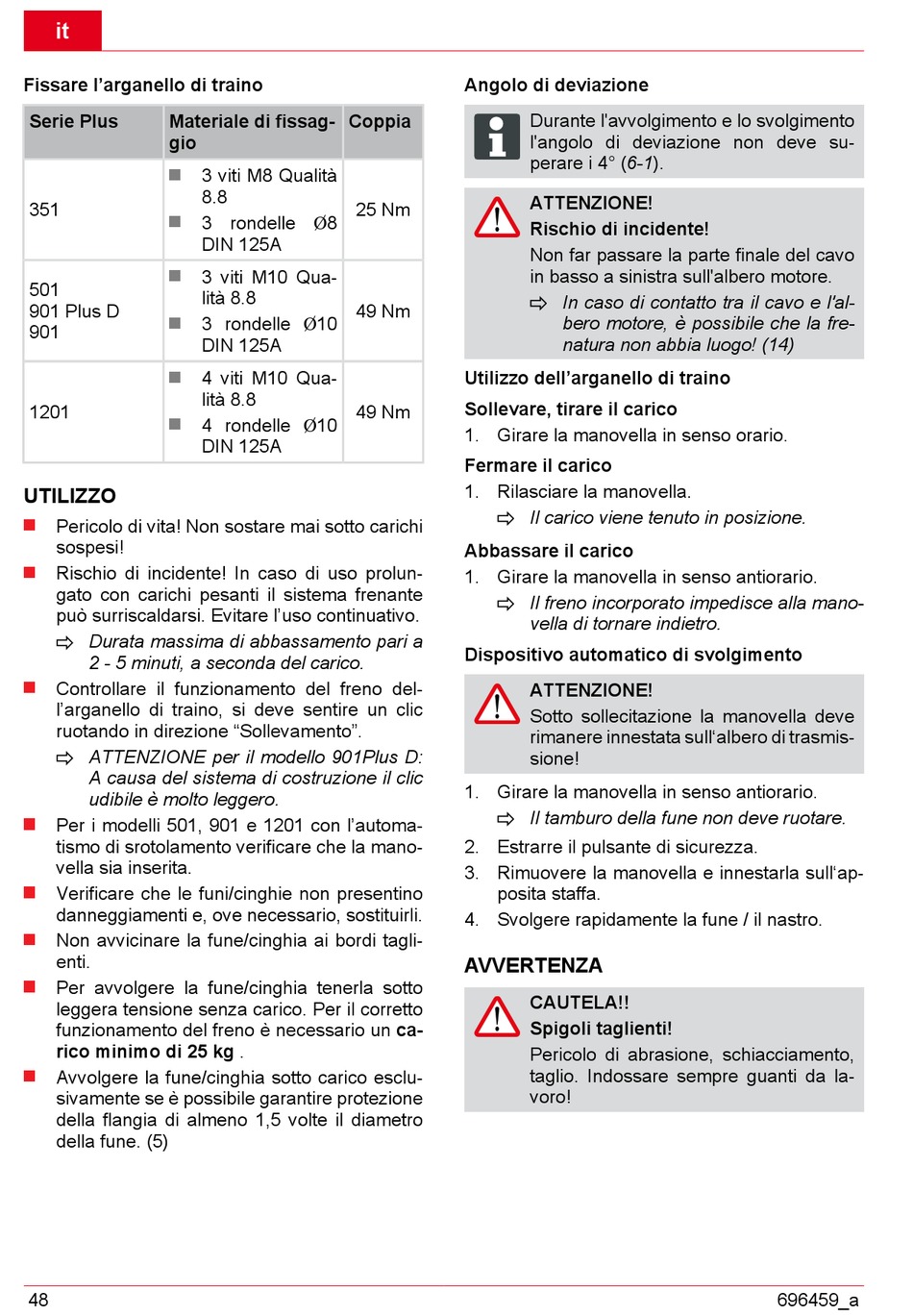

it
Fissare l'arganello di traino
Serie Plus Materiale di fissag-
gio
351
501
901 Plus D
901
1201

UTILIZZO

Pericolo di vita! Non sostare mai sotto carichi
sospesi!
Rischio di incidente! In caso di uso prolun-
gato con carichi pesanti il sistema frenante
può surriscaldarsi. Evitare l'uso continuativo.
Durata massima di abbassamento pari a
2 - 5 minuti, a seconda del carico.
Controllare il funzionamento del freno del-
l'arganello di traino, si deve sentire un clic
ruotando in direzione "Sollevamento".
ATTENZIONE per il modello 901Plus D:
A causa del sistema di costruzione il clic
udibile è molto leggero.
Per i modelli 501, 901 e 1201 con l'automa-
tismo di srotolamento verificare che la mano-
vella sia inserita.
Verificare che le funi/cinghie non presentino
danneggiamenti e, ove necessario, sostituirli.
Non avvicinare la fune/cinghia ai bordi tagli-
enti.
Per avvolgere la fune/cinghia tenerla sotto
leggera tensione senza carico. Per il corretto
funzionamento del freno è necessario un ca-
rico minimo di 25 kg .
Avvolgere la fune/cinghia sotto carico esclu-
sivamente se è possibile garantire protezione
della flangia di almeno 1,5 volte il diametro
della fune. (5)
48
Coppia
3 viti M8 Qualità
8.8
25 Nm
3 rondelle Ø8
DIN 125A
3 viti M10 Qua-
lità 8.8
49 Nm
3 rondelle Ø10
DIN 125A
4 viti M10 Qua-
lità 8.8
49 Nm
4 rondelle Ø10
DIN 125A
Angolo di deviazione
Durante l'avvolgimento e lo svolgimento
l'angolo di deviazione non deve su-
perare i 4° (6-1).
ATTENZIONE!
Rischio di incidente!
Non far passare la parte finale del cavo
in basso a sinistra sull'albero motore.
In caso di contatto tra il cavo e l'al-
bero motore, è possibile che la fre-
natura non abbia luogo! (14)
Utilizzo dell'arganello di traino
Sollevare, tirare il carico
1. Girare la manovella in senso orario.
Fermare il carico
1. Rilasciare la manovella.
Il carico viene tenuto in posizione.
Abbassare il carico
1. Girare la manovella in senso antiorario.
Il freno incorporato impedisce alla mano-
vella di tornare indietro.
Dispositivo automatico di svolgimento
ATTENZIONE!
Sotto sollecitazione la manovella deve
rimanere innestata sull'albero di trasmis-
sione!
1. Girare la manovella in senso antiorario.
Il tamburo della fune non deve ruotare.
2. Estrarre il pulsante di sicurezza.
3. Rimuovere la manovella e innestarla sull'ap-
posita staffa.
4. Svolgere rapidamente la fune / il nastro.

AVVERTENZA

CAUTELA!!
Spigoli taglienti!
Pericolo di abrasione, schiacciamento,
taglio. Indossare sempre guanti da la-
voro!
696459_a
