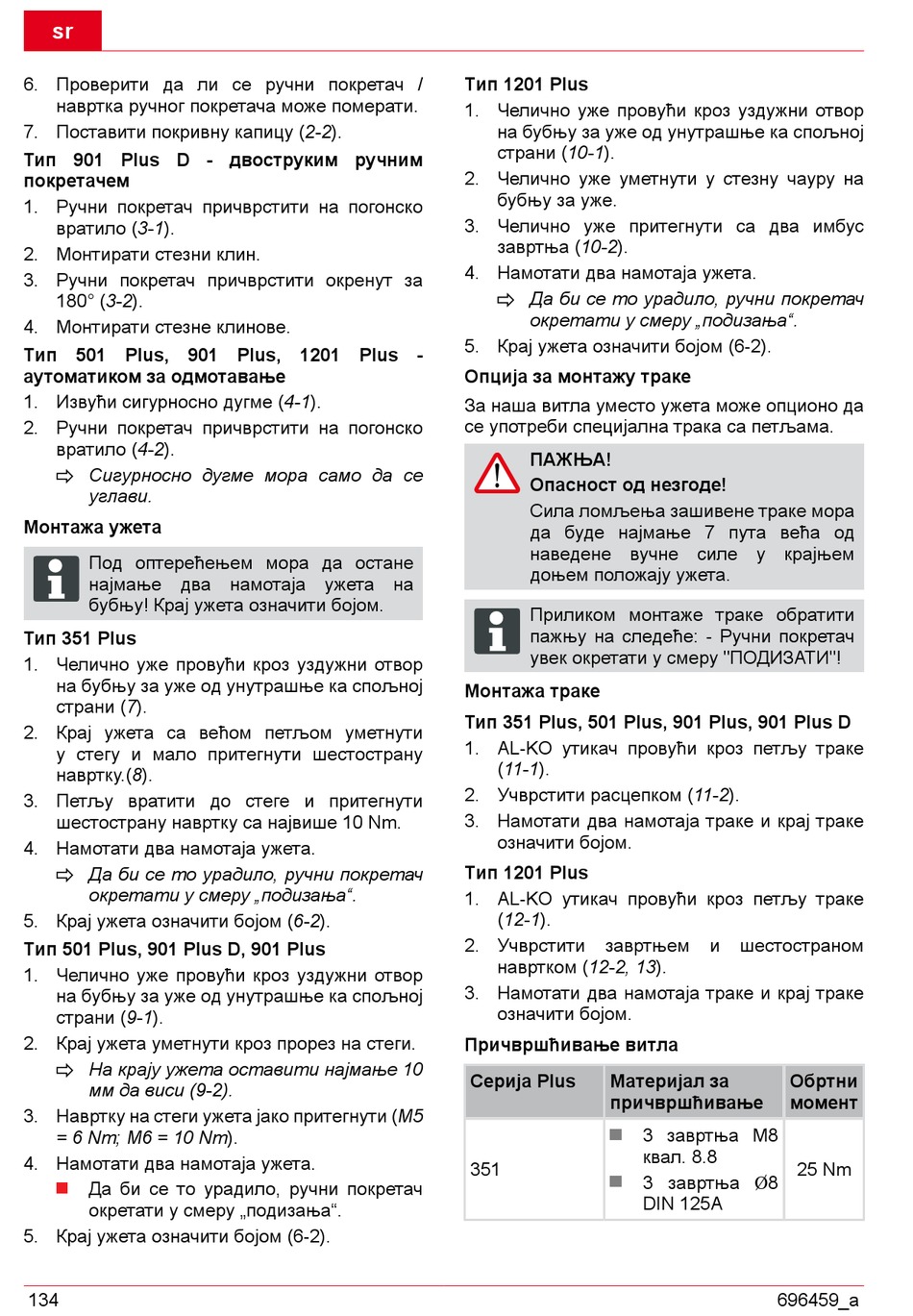

AL-KO 351 PLUS Betriebsanleitung Seite 136

sr
6. Проверити да ли се ручни покретач /
навртка ручног покретача може померати.
7. Поставити покривну капицу (2-2).
Тип 901 Plus D - двоструким ручним
покретачем
1. Ручни покретач причврстити на погонско
вратило (3-1).
2. Монтирати стезни клин.
3. Ручни покретач причврстити окренут за
180° (3-2).
4. Монтирати стезне клинове.
Tип 501 Plus, 901 Plus, 1201 Plus -
аутоматиком за одмотавање
1. Извући сигурносно дугме (4-1).
2. Ручни покретач причврстити на погонско
вратило (4-2).
Сигурносно дугме мора само да се
углави.
Монтажа ужета
Под оптерећењем мора да остане
најмање два намотаја ужета на
бубњу! Крај ужета означити бојом.
Тип 351 Plus
1. Челично уже провући кроз уздужни отвор
на бубњу за уже од унутрашње ка спољној
страни (7).
2. Крај ужета са већом петљом уметнути
у стегу и мало притегнути шестострану
навртку.(8).
3. Петљу вратити до стеге и притегнути
шестострану навртку са највише 10 Nm.
4. Намотати два намотаја ужета.
Да би се то урадило, ручни покретач
окретати у смеру „подизања".
5. Крај ужета означити бојом (6-2).
Tип 501 Plus, 901 Plus D, 901 Plus
1. Челично уже провући кроз уздужни отвор
на бубњу за уже од унутрашње ка спољној
страни (9-1).
2. Крај ужета уметнути кроз прорез на стеги.
На крају ужета оставити најмање 10
мм да виси (9-2).
3. Навртку на стеги ужета јако притегнути (M5
= 6 Nm; M6 = 10 Nm).
4. Намотати два намотаја ужета.
Да би се то урадило, ручни покретач
окретати у смеру „подизања".
5. Крај ужета означити бојом (6-2).
134
Tип 1201 Plus
1. Челично уже провући кроз уздужни отвор
на бубњу за уже од унутрашње ка спољној
страни (10-1).
2. Челично уже уметнути у стезну чауру на
бубњу за уже.
3. Челично уже притегнути са два имбус
завртња (10-2).
4. Намотати два намотаја ужета.
Да би се то урадило, ручни покретач
окретати у смеру „подизања".
5. Крај ужета означити бојом (6-2).
Опција за монтажу траке
За наша витла уместо ужета може опционо да
се употреби специјална трака са петљама.
ПАЖЊА!
Опасност од незгоде!
Сила ломљења зашивене траке мора
да буде најмање 7 пута већа од
наведене вучне силе у крајњем
доњем положају ужета.
Приликом монтаже траке обратити
пажњу на следеће: - Ручни покретач
увек окретати у смеру "ПОДИЗАТИ"!
Монтажа траке
Тип 351 Plus, 501 Plus, 901 Plus, 901 Plus D
1. AL-KO утикач провући кроз петљу траке
(11-1).
2. Учврстити расцепком (11-2).
3. Намотати два намотаја траке и крај траке
означити бојом.
Tип 1201 Plus
1. AL-KO утикач провући кроз петљу траке
(12-1).
2. Учврстити завртњем
навртком (12-2, 13).
3. Намотати два намотаја траке и крај траке
означити бојом.
Причвршћивање витла
Серија Plus Материјал за
причвршћивање
351
и шестостраном
Обртни
момент
3 завртња M8
квал. 8.8
25 Nm
3 завртња Ø8
DIN 125A
696459_a
