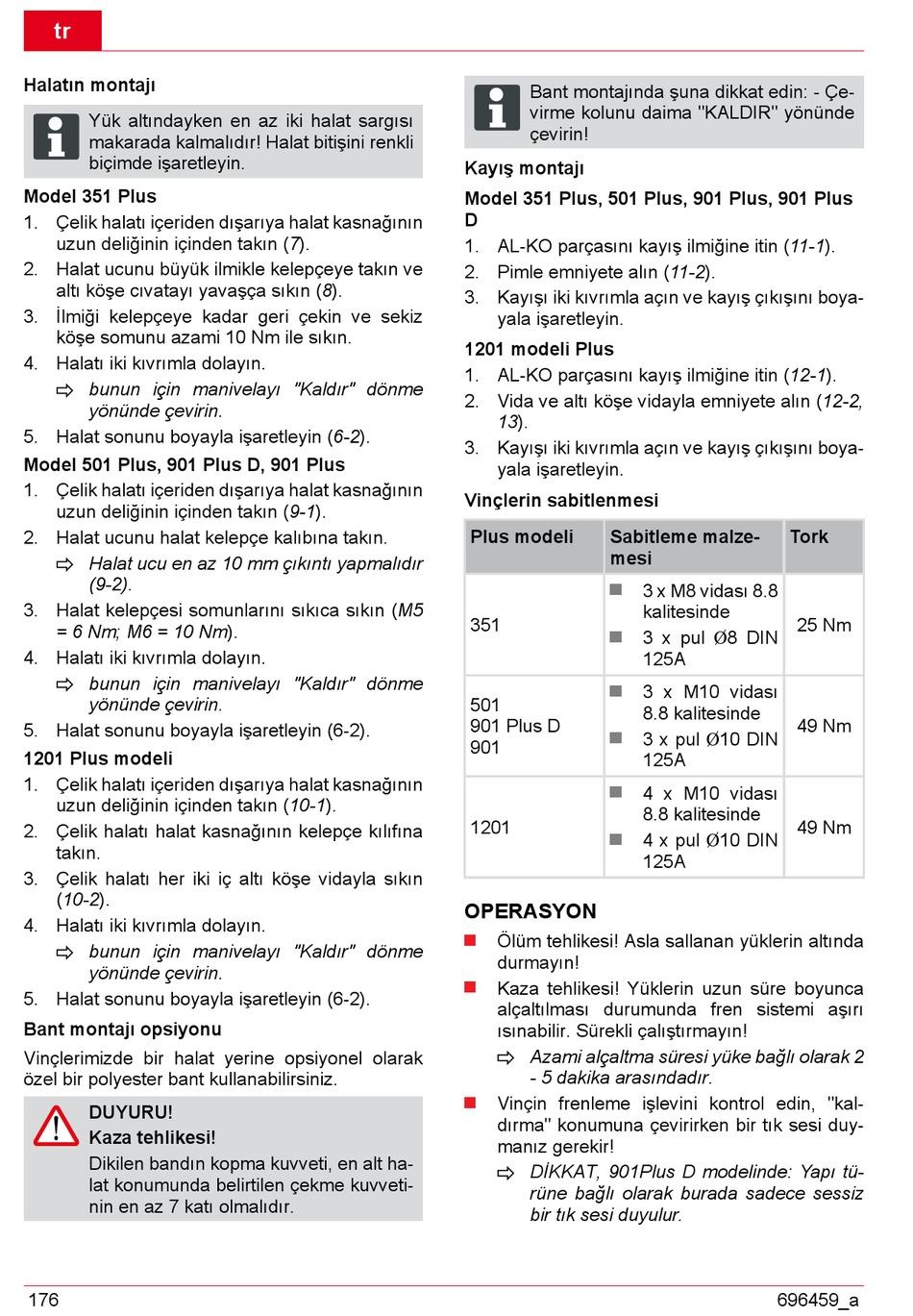

Halatın montajı
Yük altındayken en az iki halat sargısı
makarada kalmalıdır! Halat bitişini renkli
biçimde işaretleyin.
Model 351 Plus
1. Çelik halatı içeriden dışarıya halat kasnağının
uzun deliğinin içinden takın (7).
2. Halat ucunu büyük ilmikle kelepçeye takın ve
altı köşe cıvatayı yavaşça sıkın (8).
3. İlmiği kelepçeye kadar geri çekin ve sekiz
köşe somunu azami 10 Nm ile sıkın.
4. Halatı iki kıvrımla dolayın.
bunun için manivelayı "Kaldır" dönme
yönünde çevirin.
5. Halat sonunu boyayla işaretleyin (6-2).
Model 501 Plus, 901 Plus D, 901 Plus
1. Çelik halatı içeriden dışarıya halat kasnağının
uzun deliğinin içinden takın (9-1).
2. Halat ucunu halat kelepçe kalıbına takın.
Halat ucu en az 10 mm çıkıntı yapmalıdır
(9-2).
3. Halat kelepçesi somunlarını sıkıca sıkın (M5
= 6 Nm; M6 = 10 Nm).
4. Halatı iki kıvrımla dolayın.
bunun için manivelayı "Kaldır" dönme
yönünde çevirin.
5. Halat sonunu boyayla işaretleyin (6-2).
1201 Plus modeli
1. Çelik halatı içeriden dışarıya halat kasnağının
uzun deliğinin içinden takın (10-1).
2. Çelik halatı halat kasnağının kelepçe kılıfına
takın.
3. Çelik halatı her iki iç altı köşe vidayla sıkın
(10-2).
4. Halatı iki kıvrımla dolayın.
bunun için manivelayı "Kaldır" dönme
yönünde çevirin.
5. Halat sonunu boyayla işaretleyin (6-2).
Bant montajı opsiyonu
Vinçlerimizde bir halat yerine opsiyonel olarak
özel bir polyester bant kullanabilirsiniz.
DUYURU!
Kaza tehlikesi!
Dikilen bandın kopma kuvveti, en alt ha-
lat konumunda belirtilen çekme kuvveti-
nin en az 7 katı olmalıdır.
176
Bant montajında şuna dikkat edin: - Çe-
virme kolunu daima "KALDIR" yönünde
çevirin!
Kayış montajı
Model 351 Plus, 501 Plus, 901 Plus, 901 Plus
D
1. AL-KO parçasını kayış ilmiğine itin (11-1).
2. Pimle emniyete alın (11-2).
3. Kayışı iki kıvrımla açın ve kayış çıkışını boya-
yala işaretleyin.
1201 modeli Plus
1. AL-KO parçasını kayış ilmiğine itin (12-1).
2. Vida ve altı köşe vidayla emniyete alın (12-2,
13).
3. Kayışı iki kıvrımla açın ve kayış çıkışını boya-
yala işaretleyin.
Vinçlerin sabitlenmesi
Plus modeli Sabitleme malze-
mesi
351
501
901 Plus D
901
1201

OPERASYON

Ölüm tehlikesi! Asla sallanan yüklerin altında
durmayın!
Kaza tehlikesi! Yüklerin uzun süre boyunca
alçaltılması durumunda fren sistemi aşırı
ısınabilir. Sürekli çalıştırmayın!
Azami alçaltma süresi yüke bağlı olarak 2
- 5 dakika arasındadır.
Vinçin frenleme işlevini kontrol edin, "kal-
dırma" konumuna çevirirken bir tık sesi duy-
manız gerekir!
DİKKAT, 901Plus D modelinde: Yapı tü-
rüne bağlı olarak burada sadece sessiz
bir tık sesi duyulur.
Tork
3 x M8 vidası 8.8
kalitesinde
25 Nm
3 x pul Ø8 DIN
125A
3 x M10 vidası
8.8 kalitesinde
49 Nm
3 x pul Ø10 DIN
125A
4 x M10 vidası
8.8 kalitesinde
49 Nm
4 x pul Ø10 DIN
125A
