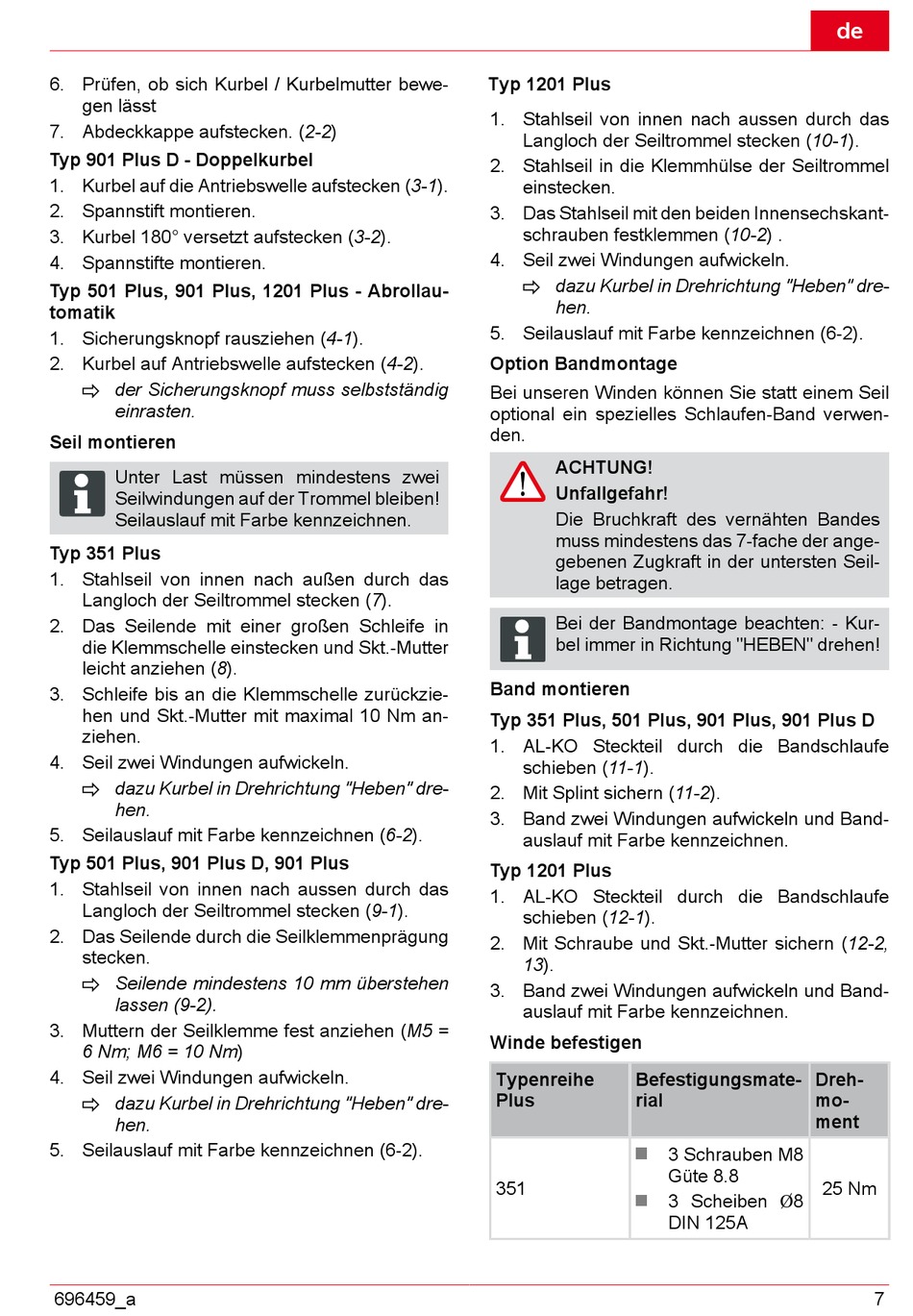

AL-KO 351 PLUS Betriebsanleitung Seite 9

6. Prüfen, ob sich Kurbel / Kurbelmutter bewe-
gen lässt
7. Abdeckkappe aufstecken. (2-2)
Typ 901 Plus D - Doppelkurbel
1. Kurbel auf die Antriebswelle aufstecken (3-1).
2. Spannstift montieren.
3. Kurbel 180° versetzt aufstecken (3-2).
4. Spannstifte montieren.
Typ 501 Plus, 901 Plus, 1201 Plus - Abrollau-
tomatik
1. Sicherungsknopf rausziehen (4-1).
2. Kurbel auf Antriebswelle aufstecken (4-2).
der Sicherungsknopf muss selbstständig
einrasten.
Seil montieren
Unter Last müssen mindestens zwei
Seilwindungen auf der Trommel bleiben!
Seilauslauf mit Farbe kennzeichnen.
Typ 351 Plus
1. Stahlseil von innen nach außen durch das
Langloch der Seiltrommel stecken (7).
2. Das Seilende mit einer großen Schleife in
die Klemmschelle einstecken und Skt.-Mutter
leicht anziehen (8).
3. Schleife bis an die Klemmschelle zurückzie-
hen und Skt.-Mutter mit maximal 10 Nm an-
ziehen.
4. Seil zwei Windungen aufwickeln.
dazu Kurbel in Drehrichtung "Heben" dre-
hen.
5. Seilauslauf mit Farbe kennzeichnen (6-2).
Typ 501 Plus, 901 Plus D, 901 Plus
1. Stahlseil von innen nach aussen durch das
Langloch der Seiltrommel stecken (9-1).
2. Das Seilende durch die Seilklemmenprägung
stecken.
Seilende mindestens 10 mm überstehen
lassen (9-2).
3. Muttern der Seilklemme fest anziehen (M5 =
6 Nm; M6 = 10 Nm)
4. Seil zwei Windungen aufwickeln.
dazu Kurbel in Drehrichtung "Heben" dre-
hen.
5. Seilauslauf mit Farbe kennzeichnen (6-2).
696459_a
Typ 1201 Plus
1. Stahlseil von innen nach aussen durch das
Langloch der Seiltrommel stecken (10-1).
2. Stahlseil in die Klemmhülse der Seiltrommel
einstecken.
3. Das Stahlseil mit den beiden Innensechskant-
schrauben festklemmen (10-2) .
4. Seil zwei Windungen aufwickeln.
dazu Kurbel in Drehrichtung "Heben" dre-
hen.
5. Seilauslauf mit Farbe kennzeichnen (6-2).
Option Bandmontage
Bei unseren Winden können Sie statt einem Seil
optional ein spezielles Schlaufen-Band verwen-
den.
ACHTUNG!
Unfallgefahr!
Die Bruchkraft des vernähten Bandes
muss mindestens das 7-fache der ange-
gebenen Zugkraft in der untersten Seil-
lage betragen.
Bei der Bandmontage beachten: - Kur-
bel immer in Richtung "HEBEN" drehen!
Band montieren
Typ 351 Plus, 501 Plus, 901 Plus, 901 Plus D
1. AL-KO Steckteil durch die Bandschlaufe
schieben (11-1).
2. Mit Splint sichern (11-2).
3. Band zwei Windungen aufwickeln und Band-
auslauf mit Farbe kennzeichnen.
Typ 1201 Plus
1. AL-KO Steckteil durch die Bandschlaufe
schieben (12-1).
2. Mit Schraube und Skt.-Mutter sichern (12-2,
13).
3. Band zwei Windungen aufwickeln und Band-
auslauf mit Farbe kennzeichnen.
Winde befestigen
Typenreihe Befestigungsmate-
Plus rial
351
de
Dreh-
mo-
ment
3 Schrauben M8
Güte 8.8
25 Nm
3 Scheiben Ø8
DIN 125A
