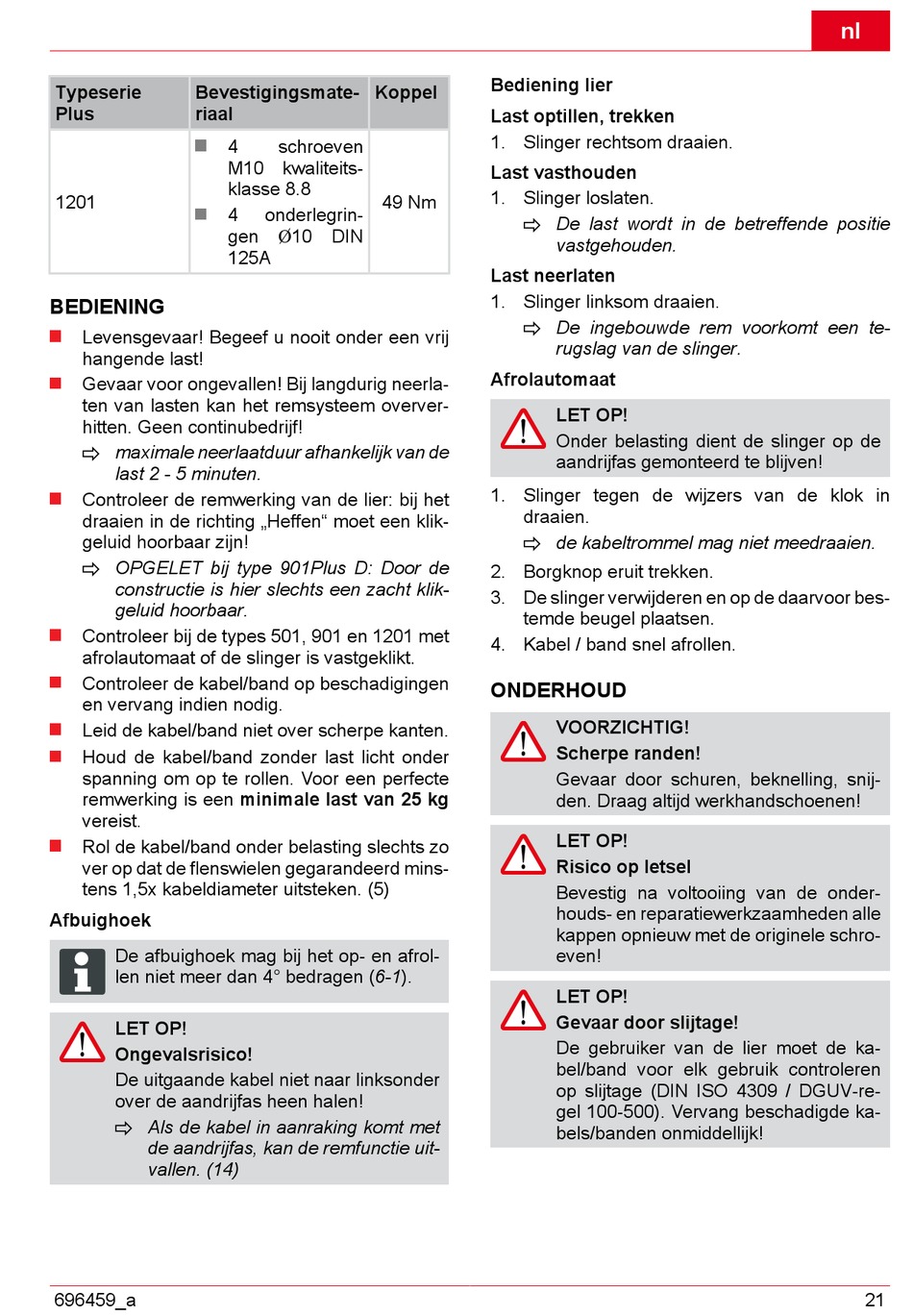

AL-KO 351 PLUS Betriebsanleitung Seite 23

Typeserie Bevestigingsmate-
Plus riaal
1201
BEDIENING
Levensgevaar! Begeef u nooit onder een vrij
hangende last!
Gevaar voor ongevallen! Bij langdurig neerla-
ten van lasten kan het remsysteem overver-
hitten. Geen continubedrijf!
maximale neerlaatduur afhankelijk van de
last 2 - 5 minuten.
Controleer de remwerking van de lier: bij het
draaien in de richting „Heffen" moet een klik-
geluid hoorbaar zijn!
OPGELET bij type 901Plus D: Door de
constructie is hier slechts een zacht klik-
geluid hoorbaar.
Controleer bij de types 501, 901 en 1201 met
afrolautomaat of de slinger is vastgeklikt.
Controleer de kabel/band op beschadigingen
en vervang indien nodig.
Leid de kabel/band niet over scherpe kanten.
Houd de kabel/band zonder last licht onder
spanning om op te rollen. Voor een perfecte
remwerking is een minimale last van 25 kg
vereist.
Rol de kabel/band onder belasting slechts zo
ver op dat de flenswielen gegarandeerd mins-
tens 1,5x kabeldiameter uitsteken. (5)
Afbuighoek
De afbuighoek mag bij het op- en afrol-
len niet meer dan 4° bedragen (6-1).
LET OP!
Ongevalsrisico!
De uitgaande kabel niet naar linksonder
over de aandrijfas heen halen!
Als de kabel in aanraking komt met
de aandrijfas, kan de remfunctie uit-
vallen. (14)
696459_a
Koppel
4 schroeven
M10 kwaliteits-
klasse 8.8
49 Nm
4 onderlegrin-
gen DIN
Ø10
125A
Bediening lier
Last optillen, trekken
1. Slinger rechtsom draaien.
Last vasthouden
1. Slinger loslaten.
De last wordt in de betreffende positie
vastgehouden.
Last neerlaten
1. Slinger linksom draaien.
De ingebouwde rem voorkomt een te-
rugslag van de slinger.
Afrolautomaat
LET OP!
Onder belasting dient de slinger op de
aandrijfas gemonteerd te blijven!
1. Slinger tegen de wijzers van de klok in
draaien.
de kabeltrommel mag niet meedraaien.
2. Borgknop eruit trekken.
3. De slinger verwijderen en op de daarvoor bes-
temde beugel plaatsen.
4. Kabel / band snel afrollen.
ONDERHOUD
VOORZICHTIG!
Scherpe randen!
Gevaar door schuren, beknelling, snij-
den. Draag altijd werkhandschoenen!
LET OP!
Risico op letsel
Bevestig na voltooiing van de onder-
houds- en reparatiewerkzaamheden alle
kappen opnieuw met de originele schro-
even!
LET OP!
Gevaar door slijtage!
De gebruiker van de lier moet de ka-
bel/band voor elk gebruik controleren
op slijtage (DIN ISO 4309 / DGUV-re-
gel 100-500). Vervang beschadigde ka-
bels/banden onmiddellijk!
