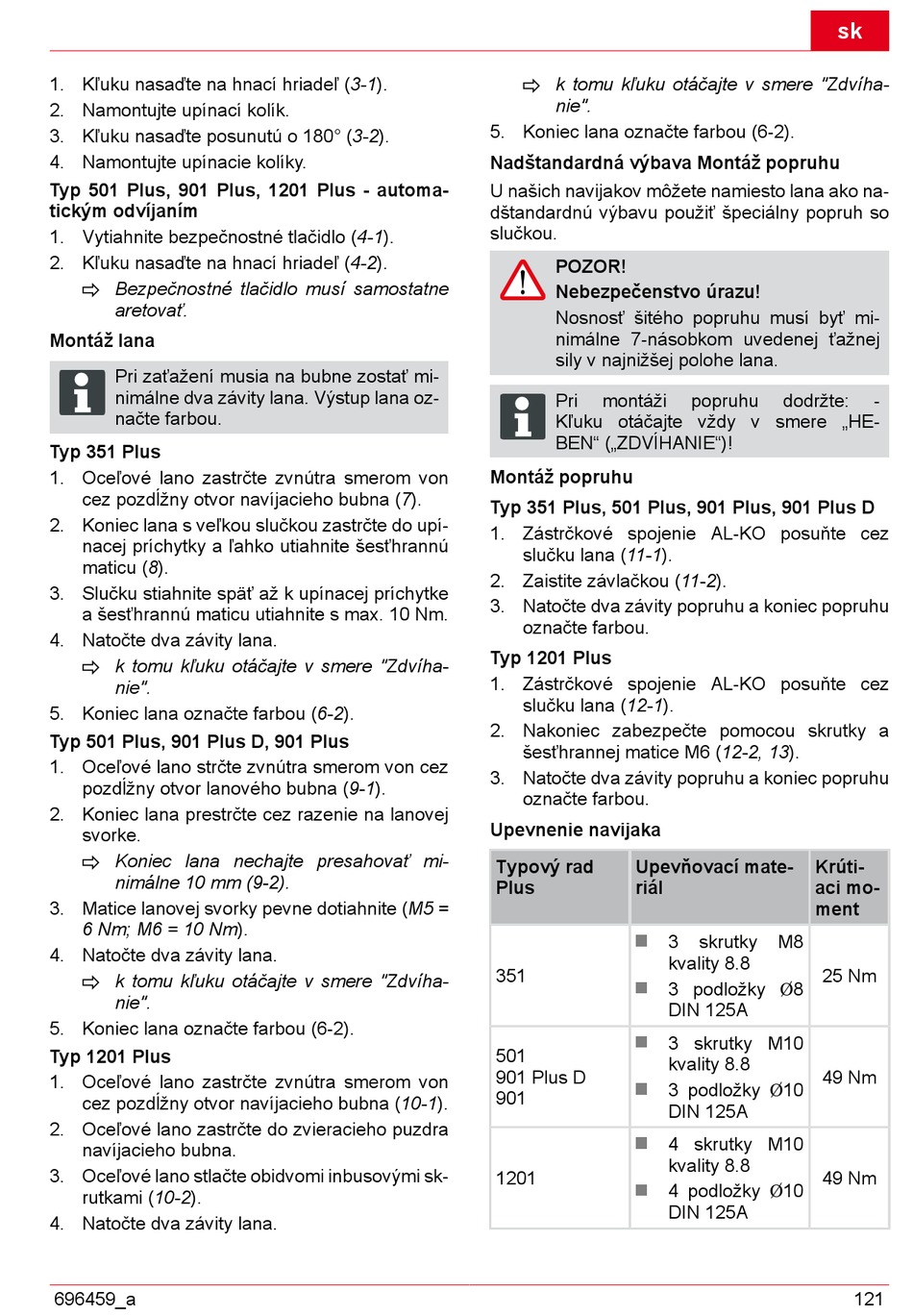

1. Kľuku nasaďte na hnací hriadeľ (3-1).
2. Namontujte upínací kolík.
3. Kľuku nasaďte posunutú o 180° (3-2).
4. Namontujte upínacie kolíky.
Typ 501 Plus, 901 Plus, 1201 Plus - automa-
tickým odvíjaním
1. Vytiahnite bezpečnostné tlačidlo (4-1).
2. Kľuku nasaďte na hnací hriadeľ (4-2).
Bezpečnostné tlačidlo musí samostatne
aretovať.
Montáž lana
Pri zaťažení musia na bubne zostať mi-
nimálne dva závity lana. Výstup lana oz-
načte farbou.
Typ 351 Plus
1. Oceľové lano zastrčte zvnútra smerom von
cez pozdĺžny otvor navíjacieho bubna (7).
2. Koniec lana s veľkou slučkou zastrčte do upí-
nacej príchytky a ľahko utiahnite šesťhrannú
maticu (8).
3. Slučku stiahnite späť až k upínacej príchytke
a šesťhrannú maticu utiahnite s max. 10 Nm.
4. Natočte dva závity lana.
k tomu kľuku otáčajte v smere "Zdvíha-
nie".
5. Koniec lana označte farbou (6-2).
Typ 501 Plus, 901 Plus D, 901 Plus
1. Oceľové lano strčte zvnútra smerom von cez
pozdĺžny otvor lanového bubna (9-1).
2. Koniec lana prestrčte cez razenie na lanovej
svorke.
Koniec lana nechajte presahovať mi-
nimálne 10 mm (9-2).
3. Matice lanovej svorky pevne dotiahnite (M5 =
6 Nm; M6 = 10 Nm).
4. Natočte dva závity lana.
k tomu kľuku otáčajte v smere "Zdvíha-
nie".
5. Koniec lana označte farbou (6-2).
Typ 1201 Plus
1. Oceľové lano zastrčte zvnútra smerom von
cez pozdĺžny otvor navíjacieho bubna (10-1).
2. Oceľové lano zastrčte do zvieracieho puzdra
navíjacieho bubna.
3. Oceľové lano stlačte obidvomi inbusovými sk-
rutkami (10-2).
4. Natočte dva závity lana.
696459_a
k tomu kľuku otáčajte v smere "Zdvíha-
nie".
5. Koniec lana označte farbou (6-2).
Nadštandardná výbava Montáž popruhu
U našich navijakov môžete namiesto lana ako na-
dštandardnú výbavu použiť špeciálny popruh so
slučkou.
POZOR!
Nebezpečenstvo úrazu!
Nosnosť šitého popruhu musí byť mi-
nimálne 7-násobkom uvedenej ťažnej
sily v najnižšej polohe lana.
Pri montáži
Kľuku otáčajte vždy v smere „HE-
BEN" („ZDVÍHANIE")!
Montáž popruhu
Typ 351 Plus, 501 Plus, 901 Plus, 901 Plus D
1. Zástrčkové spojenie AL-KO posuňte cez
slučku lana (11-1).
2. Zaistite závlačkou (11-2).
3. Natočte dva závity popruhu a koniec popruhu
označte farbou.
Typ 1201 Plus
1. Zástrčkové spojenie AL-KO posuňte cez
slučku lana (12-1).
2. Nakoniec zabezpečte pomocou skrutky a
šesťhrannej matice M6 (12-2, 13).
3. Natočte dva závity popruhu a koniec popruhu
označte farbou.
Upevnenie navijaka
Typový rad Upevňovací mate-
Plus riál
351
501
901 Plus D
901
1201
sk
popruhu dodržte:
Krúti-
aci mo-
ment
3 skrutky M8
kvality 8.8
25 Nm
3 podložky Ø8
DIN 125A
3 skrutky M10
kvality 8.8
49 Nm
3 podložky Ø10
DIN 125A
4 skrutky M10
kvality 8.8
49 Nm
4 podložky Ø10
DIN 125A
-
