2.6
Aufbau und Definition
Die Servomotoren der Reihe SM.D sind 6- bzw. 8-polige permanenterregte Synchronmaschinen mit sinusförmig
induzierter Spannung. Durch Verwendung der neuartigen Kompaktspulentechnik wird eine extreme Leistungs-
dichte der Motoren erreicht.
2.6.1
Antriebsseite und Drehsinn
Antriebsseite des Motors
In der DIN EN 60034-7 werden die beiden Enden
eines Motors wie folgt festgelegt:
D (Drive End):
in der Regel die Antriebsseite (AS) des Motors.
N (Non-Drive End):
in der Regel die Nichtantriebsseite (BS) des Motors.

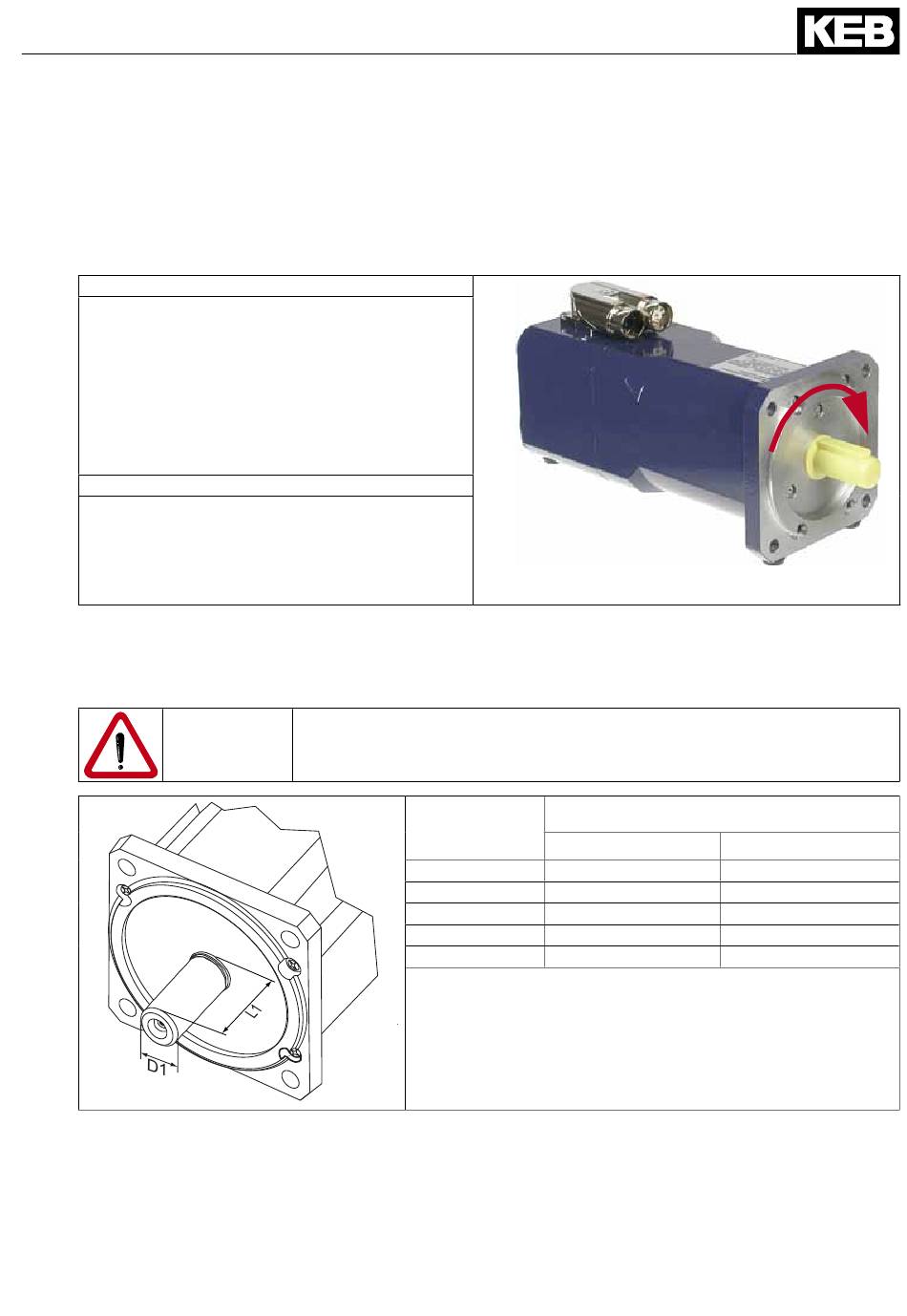

Drehsinn des Motors
Werden die Motorklemmen U1, V1, W1 an einen
Umrichterausgang mit U, V, W (mit dieser zeitlichen
Aufeinanderfolge der Phasen) angeschlossen, dreht
der Motor im Uhrzeigersinn (Rechtslauf) bei Blick auf
die D-Seite.
2.6.2
Wellenende
Motoren der Reihe SM.D haben zylindrische Wellenenden nach DIN 748. Zum Auf- bzw. Abziehen der Abtriebse-
lemente (Zahnräder, Riemenscheiben, Kupplungen u.ä.) sind geeignete Vorrichtungen zu benutzen - die Abstüt-
zung muss auf dem D(AS)-seitigen Wellenende erfolgen.
Geeignetes
Werkzeug
benutzen
Es dürfen keine Stöße bzw. Schläge auf den Motor bzw. die Motorwelle gelan-
gen.
Motortyp
Ax.SM.D
Bx.SM.D
Cx.SM.D
Dx.SM.D
Ex.SM.D
Produktbeschreibung
N
D1
Ø 9 k6
Ø 14 k6
Ø 19 k6
Ø 24 k6
Ø 32 k6
D
Wellenende
L1
20
30
40
50
58
D - 11
