2.7 Aufbau und Definition

2.7.1 Antriebsseite und Drehsinn

Antriebsseite des Motors
In der werden die beiden Enden eines
EN 60034-7
Motors wie folgt festgelegt:
D (Drive End):
in der Regel die Antriebsseite (AS) des Motors.
N (Non-Drive End):
in der Regel die Nichtantriebsseite (BS) des Motors.
Drehsinn des Motors
Werden die Motorklemmen U1, V1, W1 an einen
Antriebsstromrichterausgang mit U, V, W (mit
dieser zeitlichen Aufeinanderfolge der Phasen)
angeschlossen, dreht der Motor im Uhrzeigersinn
(Rechtslauf) bei Blick auf die D-Seite.

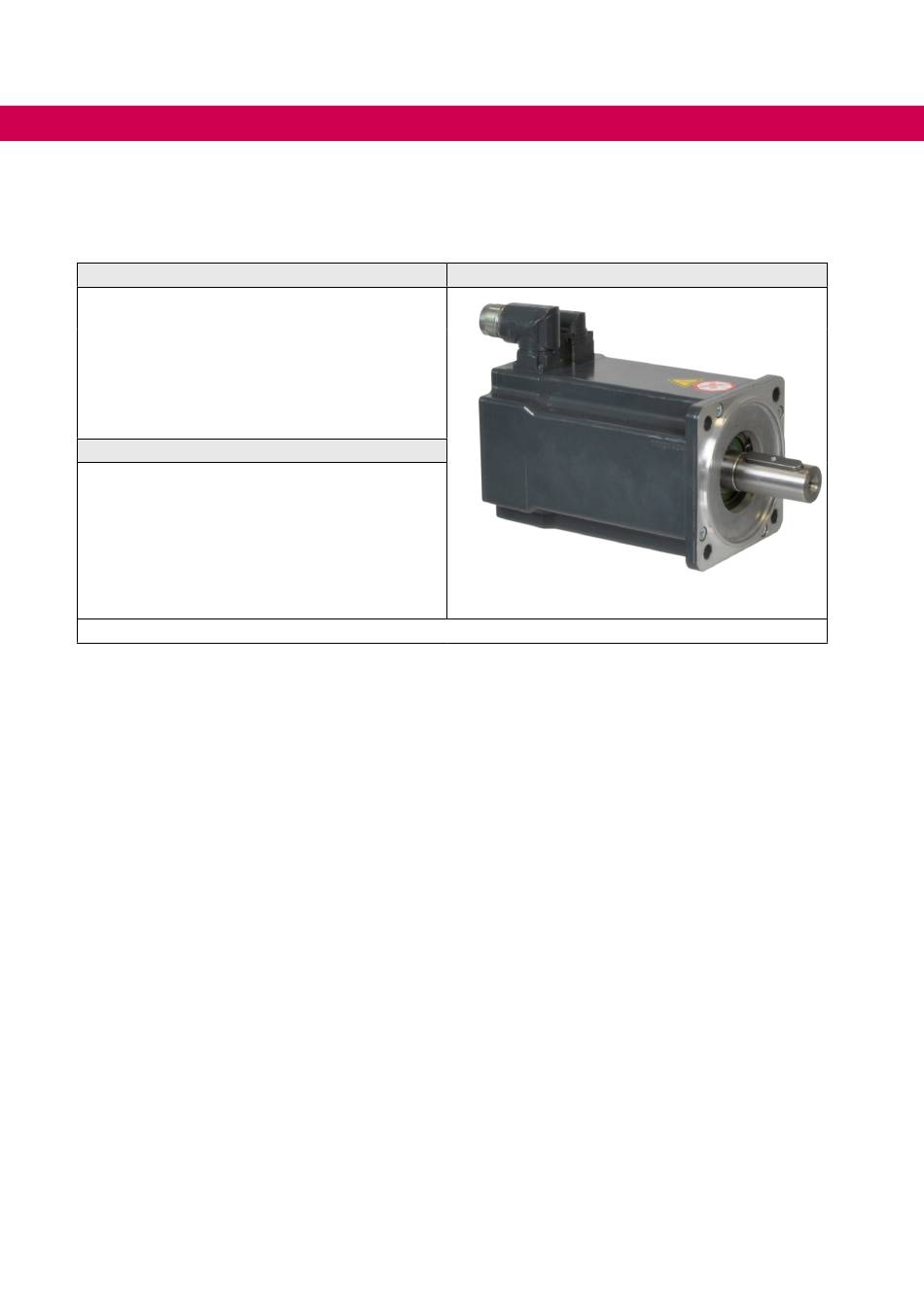

Abbildung 2: Beispielabbildung eines Motors
22
Ansicht
N
D
