Pumpen mit Heizmantel : siehe § ABMESSUNGEN - Pumpe mit Heizmantel
SAUGSEITE
DRUCKSEITE
2.1 Dimensionierung der Installation
2.1.1 Pumpe
Damit die MOUVEX-Pumpe ihrem Einsatzzweck hinsicht-
der Leistungsparameter als auch der Lebensdauer
entspricht, ist es notwendig, den Pumpentyp, die Drehzahl
sowie die verwendeten Materialien in Abhängigkeit vom
Volumenstrom, der Installations- bzw. Betriebsbedingungen
auszuwählen.
Unser Technischer Kundendienst steht Ihnen jederzeit
für die notwendigen Auskünfte zur Verfügung.
2.1.2 Leitungen
Nicht empfohlen
Wenn möglich zu vermeiden
Empfohlen
Länge der Saugleitung
Sie muss so kurz wie möglich sein.
Durchmesser der Saugleitung
Der Durchmesser sollte mindestens dem Anschlussmaß
der Pumpe entsprechen bzw. größer sein, wenn die
Förderbedingungen dies verlangen.
NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g
2. INSTALLATION

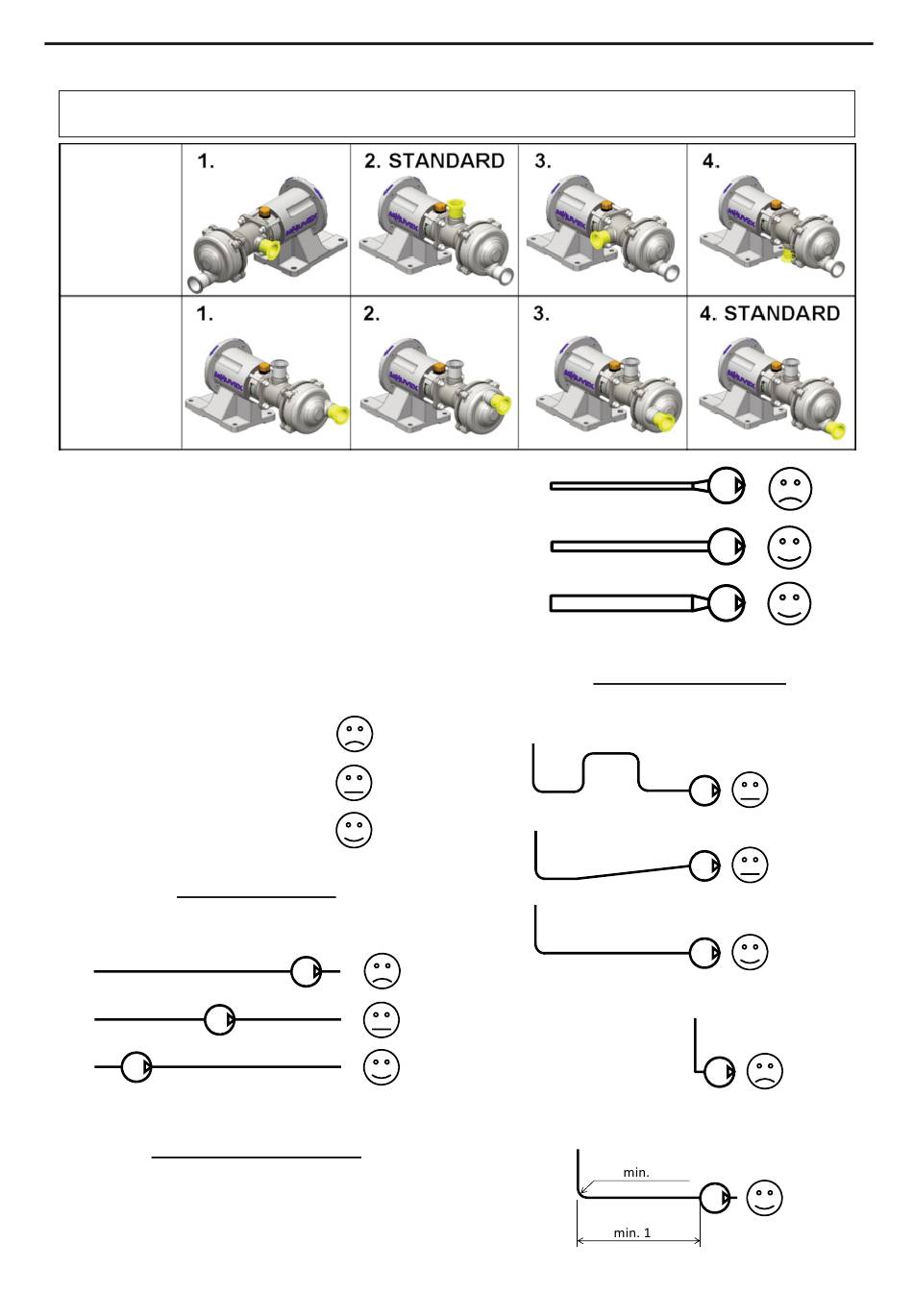

MÖGLICHE AUSRICHTUNGEN
Die Abdichtungen überprüfen, um einen unbeabsichtig-
ten Lufteintritt zu verhindern.
15/35
Variante
mit Winkelfuß unzulässig
Gestaltung der Saugleitung
--------------------------------------------------------------------
R =
3 x D
L =
0 x D
