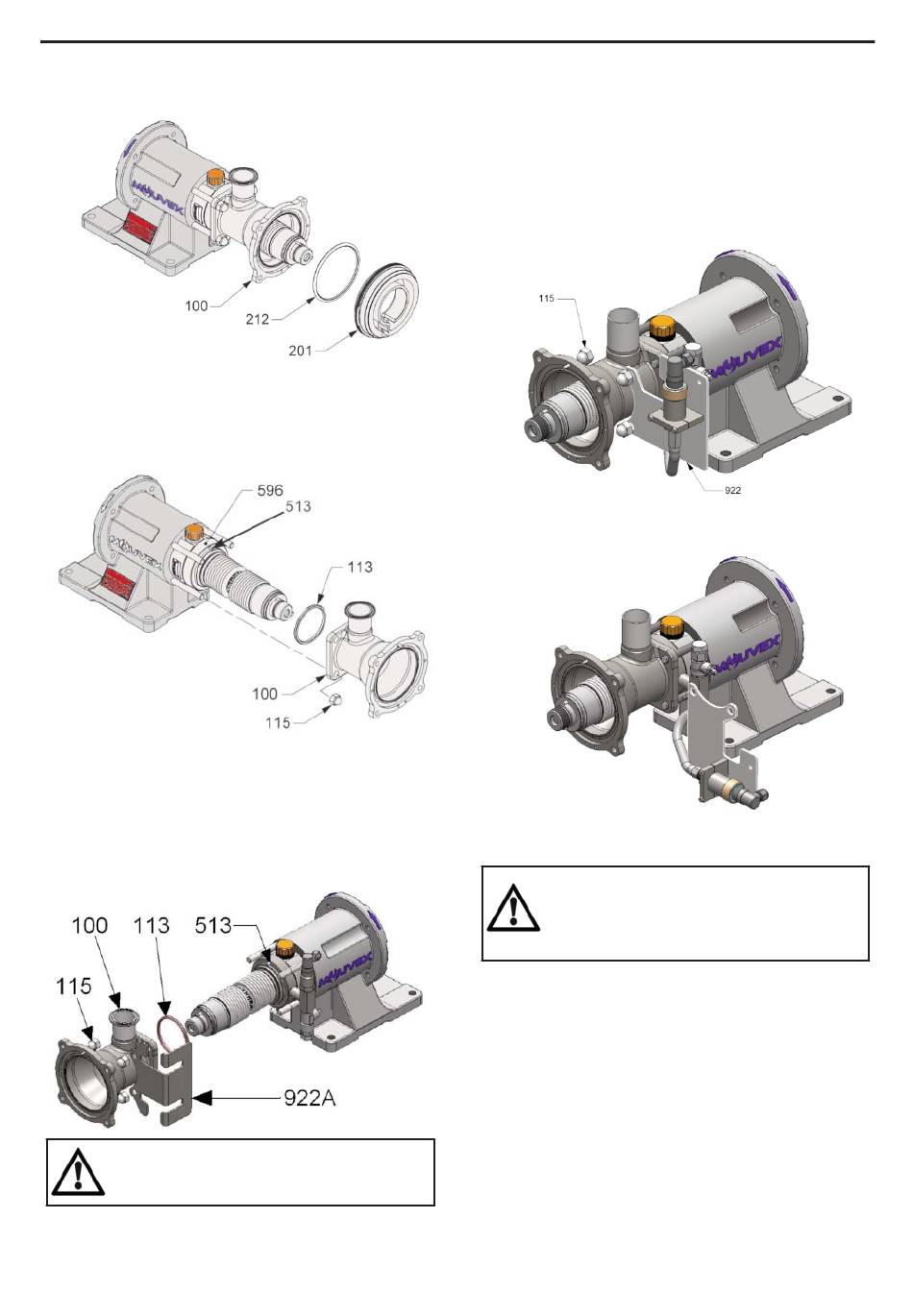

• Zylinder 201 mit Dichtung 212 abziehen.
5.2.1 PUMPE OHNE FALTENBALG-ÜBERWACHUNG
• Die 4 Muttern 115 mit einem 16 mm Schraubenschlüssel
lösen.
• Gehäuse 100 mit Dichtung 113 abziehen.
5.2.2 PUMPE MIT FALTENBALGÜBERWACHUNG
MITTELS DRUCKSCHALTER (Nicht-ATEX)
• Die 4 Muttern 115 mit einem 16 mm-Schraubenschlüssel
lösen.
• Gehäuse 100 mit Dichtung 113 abziehen.
• Die Schutzplatte 922A abziehen.
STOSSEINWIRKUNG UND VERSCHRAMMEN DES FALTEN-
BALGS UND DES DRUCKSCHALTERS VERMEIDEN.
NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g
5. WARTUNG (For tsetzung)
25/35
5.2.3 PUMPE MIT FALTENBALGÜBERWACHUNG
MITTELS ATEX-DRUCKSCHALTER
• Die 4 Muttern 115 mit einem 16 mm-Schraubenschlüssel
lösen.
• Druckschalter mit Halterung 922 abziehen.
SCHLAUCH NICHT ABSCHRAUBEN.
• Den Druckschalter mit der Halterung auf einer
Arbeitsplatte abziehen.
• Gehäuse 100 mit Dichtung 113 abziehen.
ACHTUNG, FALTENBALG, SCHLAUCH, DRUCKSCHALTER
UND VERSCHRAUBUNGEN NICHT BESCHÄDIGEN.
ANTRIEBSBLOCK NUR MIT TRANSPORTPLATTE LAGERN, UM
DIE DRUCKSCHALTER-GRUPPE UND DIE VERBINDUNGEN ZU
SCHÜTZEN.
