WARNUNG
ALLE NOTWENDIGEN KONTROLLEN
DURCHFÜHREN, UM EIN STARTEN DER
PUMPE, AUCH VERSEHENTLICH, WÄHREND
DER WARTUNG AUSZUSCHLIESSEN.
Jeder unvorhergesehene
Start kann schwere
Körperverletzungen und
hohe Schachschäden
verursachen.
WARNUNG
VOR WARTUNGSARBEITEN IST DIE
SPANNUNGSVERSORGUNG
UNTERBRECHEN, UM VERLETZUNGEN
ODER SACHSCHÄDEN ZU VERMEIDEN.
Gefährlicher Druck kann
Körperverletzungen
oder Sachschäden
verursachen.
WARNUNG
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden führen.
5.1 Erforderliches Werkzeug
• Schraubenschlüssel 13 - 16 - 36 und 94 mm (oder ver-
stellbarer Schraubenschlüssel)
• Sechskantsteckschlüssel 5 mm
• 2 Schraubenzieher
Anzugsdrehmomente :
• M6 : . . . . . . . . . . . . . . . . . . . 5,5 Nm
• M8 : . . . . . . . . . . . . . . . . . . .13 Nm
• M10 : . . . . . . . . . . . . . . . . . .30 Nm
• M30 (Kolbenmutter) : . . . . . .40 Nm
NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g
5. WARTUNG
Gefährlicher Druck kann
Körperverletzungen
oder Sachschäden
ZU
Gefährliche oder toxische
Medien können schwere
Körperverletzungen
Rutschgefährliche
Ölspuren sind
zu beseitigen.
5.2 Ausbau der Pumpe
Vor jedem Ausbau ist sicherzustellen, dass
die Pumpe entleert worden ist und nicht wie-
der in Betrieb genommen werden kann. Ein
Anlaufen, auch versehentlich, darf nicht
möglich sein.

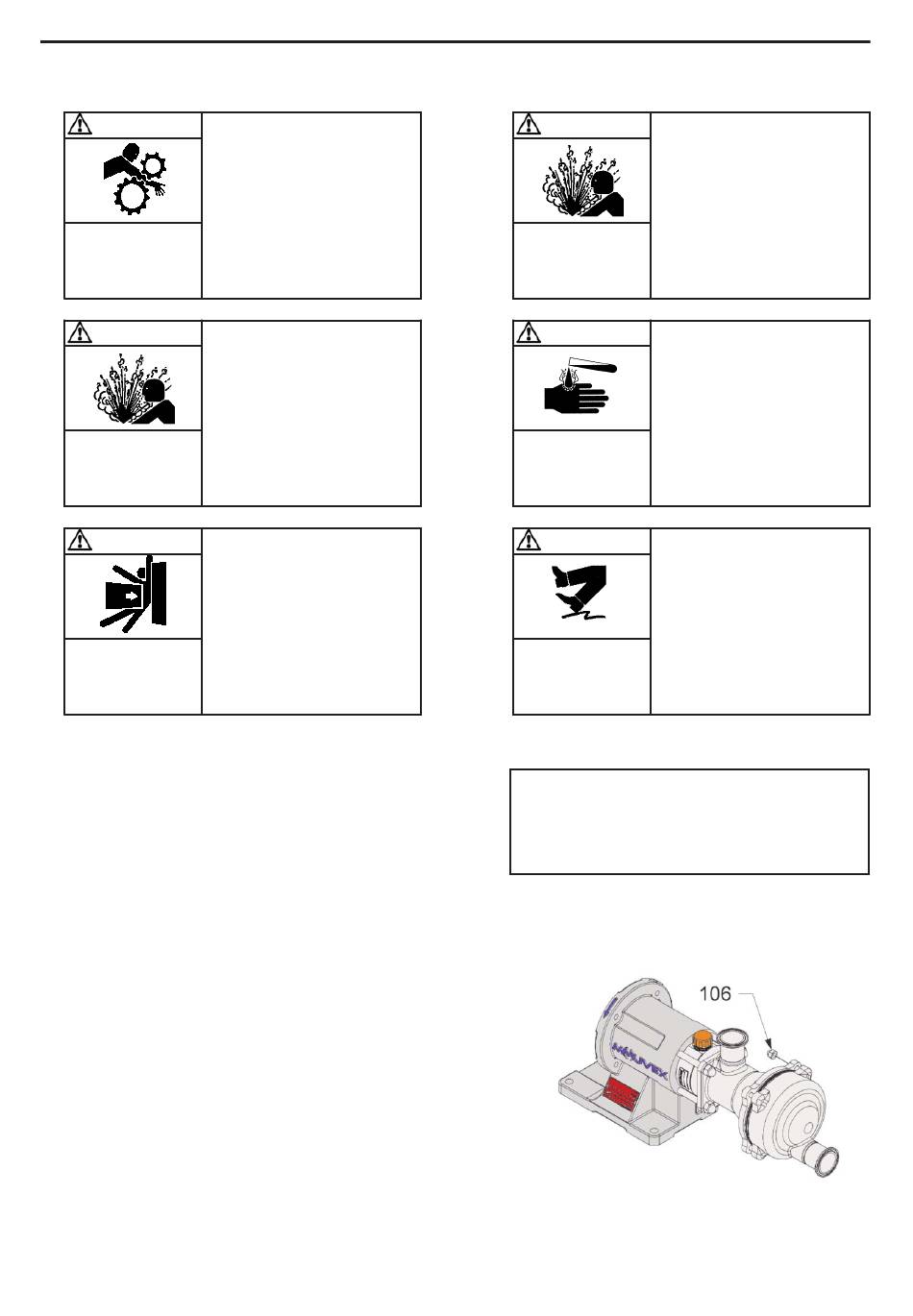

Pumpe von der druckseitigen Verrohrung trennen.
•
•
Die 4 Muttern 106 mit dem Schraubenschlüssel 13
lösen.
23/35
WARNUNG
DAS DEMONTIEREN VON PUMPEN-
ODER SYSTEMTEILEN BEI LAUFENDER
PUMPE KANN SCHWERE KÖRPERVER-
LETZUNGEN, TOD ODER HOHE SACH-
SCHÄDEN VERURSACHEN.
verursachen.
WARNUNG
BEIM
PUMPEN
ODER TOXISCHER MEDIEN MUSS DAS
SYSTEM VOR EINGRIFFEN GESPÜLT
WERDEN.
verursachen.
ACHTUNG
PUMPENSCHMIERMITTEL
RUTSCHGEÄHRLICH UND KANN ZU
ERNSTEN VERLETZUNGEN FÜHREN.
ALLE ÖLSPUREN SIND SOFORT ZU
BESEITIGEN.
GEFÄHRLICHER
IST
