Es wird empfohlen, mindestens einen Freiraum von
etwa 50 cm beidseitig des Pumpenaggregates (Maße
über alles) zu lassen, um die Reinigung zu erleichtern
und ggf. Zugang zu den Befestigungsschrauben von
Pumpe, Reduziergetriebe und Motor zu ermöglichen. In
jedem Fall ist ein Freiraum um das Pumpenaggregat zu
belassen, damit die Pumpe demontiert werden kann
(siehe Maßzeichnung).
Zum Schutz von Personen und Material sollte der am
Rahmen vorgesehene Erdungspunkt verwendet werden.
2.5.2 Fluchtung der Wellen von Motor/Pumpe
oder Reduziergetriebe/ Pumpe
WARNUNG
Nicht ohne
installierten
Schutz arbeiten.
WARNUNG
Gefährliche
Spannung kann zu
Verletzungen oder
Tod führen.
NIE EIN AGGREGAT MIT MANGELHAFT GEFLUCHTETER
KUPPLUNG STARTEN. DAS SETZT DIE GARANTIE AUSSER
KRAFT.
Kupplung nie zum Kompensieren einer mangelhaften
Fluchtung verwenden
Um eine einwandfreie Ausrichtung zwischen Kupplung
und Welle zu gewährleisten, zur Überprüfung einer
eventuellen Achsverschiebung einen geraden Stahlstab
und einer eventuellen Winkelverschiebung eine
Dickenmeßlehre
benutzen.
Betriebsanleitung der Kupplung)
NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g
2. INSTALLATION (For tsetzung)
BEI ARBEITEN OHNE WELLENSCHUTZ
BESTEHT GEFAHR FÜR SCHWERE
KÖRPERVERLETZUNG
AUCH
TODESFOLGE
ODER
SACHSCHÄDEN.
VOR DER DURCHFÜHRUNG VON SER-
VICEARBEITEN STROMVERSORGUNG
UNTERBRECHEN.
Achtung :
(zulässige
Werte

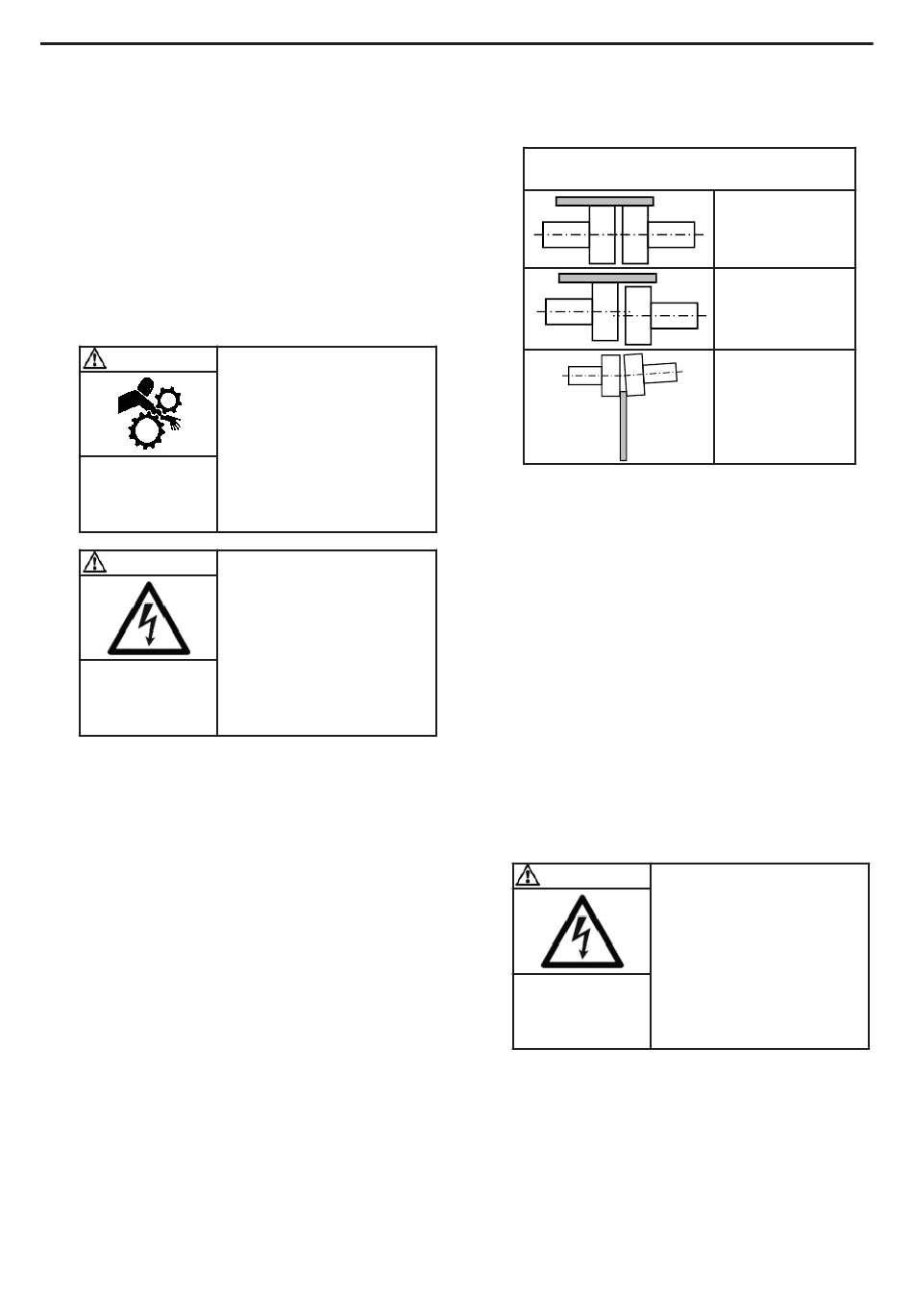

Untenstehende 3 Abbildungen zeigen den Vorgang in
Einzelheiten und weisen auf mögliche Fehler hin :
Überprüfung an 4 Punkten durchführen :
MIT
HOHE
Die Ausrichtung muss nach jedem Installationschritt
geprüft werden, um sicherzustellen, dass nach keinem
dieser Schritte Spannung auf das Aggregat oder die
Pumpe ausübt wird :
• nach Befestigung auf dem Fundament
• nach Befestigung der Rohrleitungen
• nachdem die Pumpe die normale Betriebstempe-
ratur erreicht hat.
Bei Lieferung eines montierten Aggregates sind die
Motor- und Pumpenwellen werksseitig bereits gefluchtet
worden. Aber sie müssen bei Eintreffen vor Ort
nochmals auf Korrektheit kontrolliert und ggf. erneut
gefluchtet werden.
Dabei nicht die Befestigung der einzelnen Elemente
ändern, sondern Ebenheit der Auflagefläche prüfen und
den einstellbaren Fuß so regulieren, dass keine
Spannung auf den Rahmen ausgeübt wird.
2.5.3 Elektromotore
WARNUNG
s.
Gefährliche
Spannung kann zu
Verletzungen oder
Tod führen.
Übereinstimmung
Motortypenschilds und der Versorgungsspannung prüfen.
Folgen Sie dem Anschlußplan und benutzen Sie nur
Kabel, die der Spannung entsprechen und achten Sie
beim Anschließen besonders auf Festsitz der elektris-
chen Kontakte.
Die Motoren sind durch geeignete Schutzschalter und
Sicherungen zu schützen.
Vorgeschriebene Erdungen anschließen.
18/35
oben – unten – links ‐ rechts
Richtig
Mangelhafte
Parallelität
Winkelfehler
VOR DER DURCHFÜHRUNG VON
SERVICEARBEITEN STROMVERSOR-
GUNG UNTERBRECHEN.
zwischen
den
Angaben
