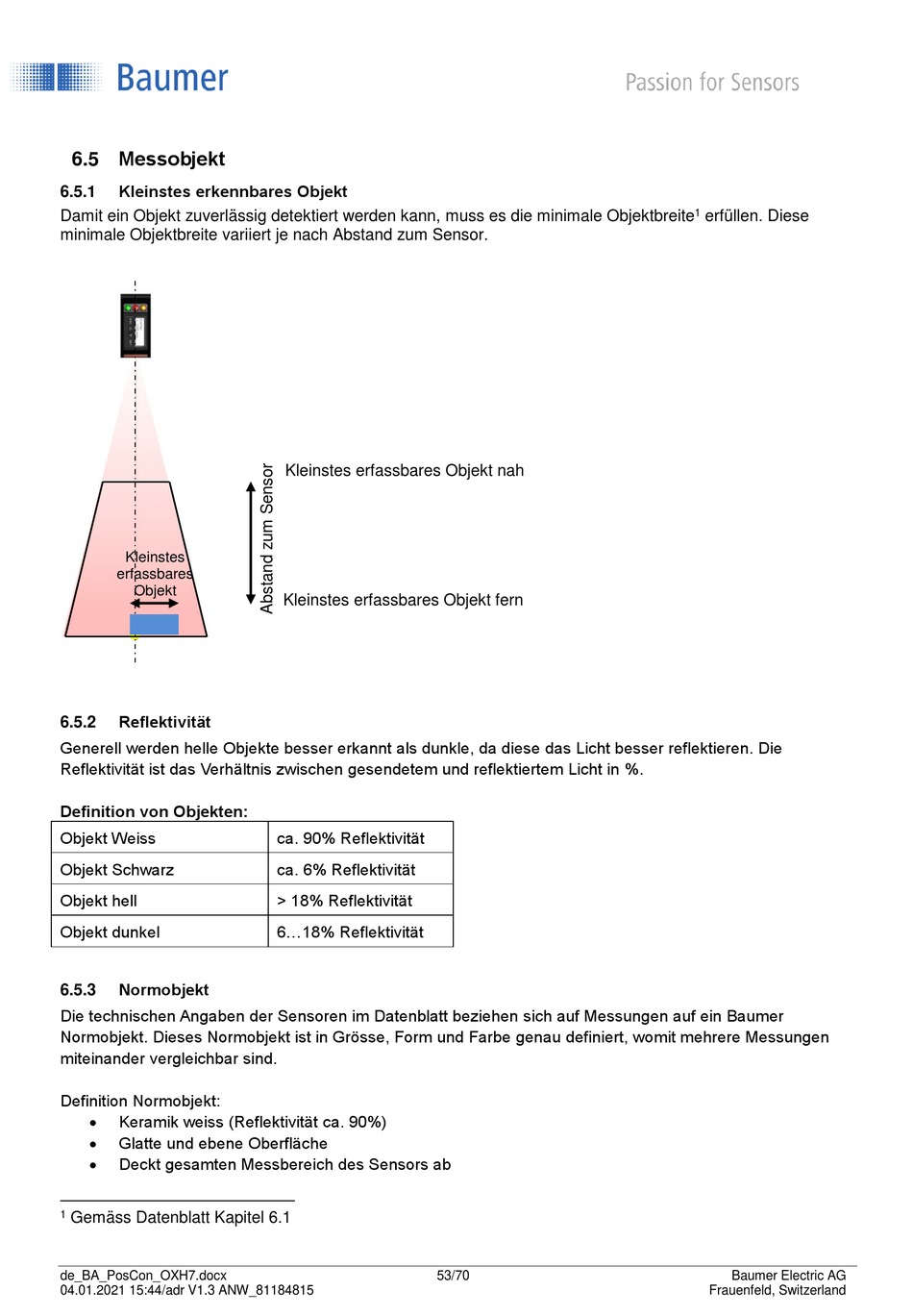

6.5 Messobjekt

Kleinstes erkennbares Objekt
6.5.1
Damit ein Objekt zuverlässig detektiert werden kann, muss es die minimale Objektbreite
minimale Objektbreite variiert je nach Abstand zum Sensor.
Kleinstes
erfassbares
Objekt
Reflektivität
6.5.2
Generell werden helle Objekte besser erkannt als dunkle, da diese das Licht besser reflektieren. Die
Reflektivität ist das Verhältnis zwischen gesendetem und reflektiertem Licht in %.
Definition von Objekten:
Objekt Weiss
Objekt Schwarz
Objekt hell
Objekt dunkel
Normobjekt
6.5.3
Die technischen Angaben der Sensoren im Datenblatt beziehen sich auf Messungen auf ein Baumer
Normobjekt. Dieses Normobjekt ist in Grösse, Form und Farbe genau definiert, womit mehrere Messungen
miteinander vergleichbar sind.
Definition Normobjekt:

Keramik weiss (Reflektivität ca. 90%)

Glatte und ebene Oberfläche

Deckt gesamten Messbereich des Sensors ab
1
Gemäss Datenblatt Kapitel 6.1
de_BA_PosCon_OXH7.docx
04.01.2021 15:44/adr V1.3 ANW_81184815
Kleinstes erfassbares Objekt nah
Kleinstes erfassbares Objekt fern
ca. 90% Reflektivität
ca. 6% Reflektivität
> 18% Reflektivität
6...18% Reflektivität
53/70
1
erfüllen. Diese
