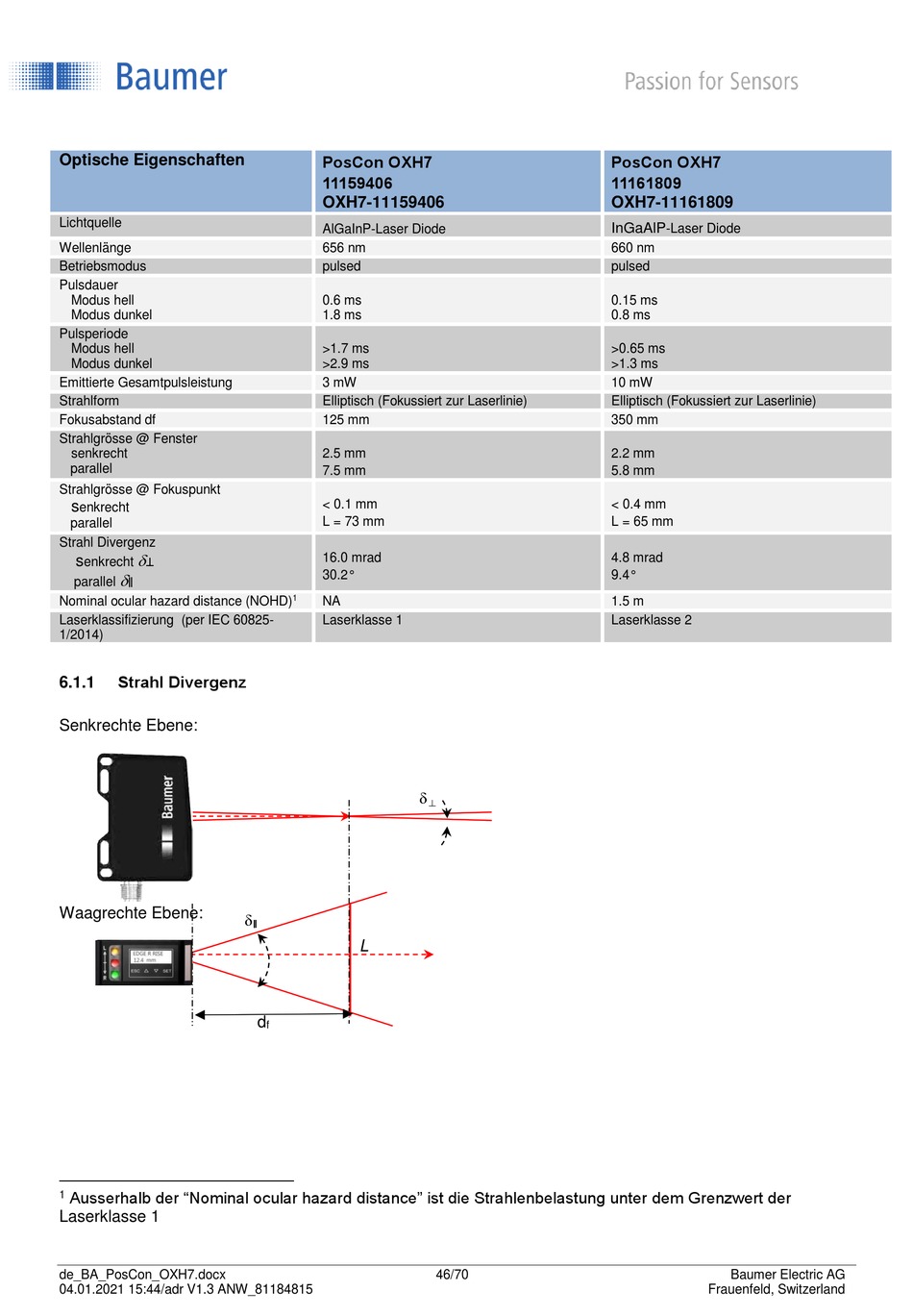

Baumer PosCon OXH7 Bedienungsanleitung Seite 46

Optische Eigenschaften
Lichtquelle
Wellenlänge
Betriebsmodus
Pulsdauer
Modus hell
Modus dunkel
Pulsperiode
Modus hell
Modus dunkel
Emittierte Gesamtpulsleistung
Strahlform
Fokusabstand df
Strahlgrösse @ Fenster
senkrecht
parallel
Strahlgrösse @ Fokuspunkt
s
enkrecht
parallel
Strahl Divergenz

s
⊥
enkrecht

∥
parallel
Nominal ocular hazard distance (NOHD)
Laserklassifizierung (per IEC 60825-
1/2014)
Strahl Divergenz
6.1.1
Senkrechte Ebene:
Waagrechte Ebene:
Ausserhalb der "Nominal ocular hazard distance" ist die Strahlenbelastung unter dem Grenzwert der
1
Laserklasse 1
de_BA_PosCon_OXH7.docx
04.01.2021 15:44/adr V1.3 ANW_81184815
PosCon OXH7
11159406
OXH7-11159406
AlGaInP-Laser Diode
656 nm
pulsed
0.6 ms
1.8 ms
>1.7 ms
>2.9 ms
3 mW
Elliptisch (Fokussiert zur Laserlinie)
125 mm
2.5 mm
7.5 mm
< 0.1 mm
L = 73 mm
16.0 mrad
30.2°
1
NA
Laserklasse 1

∥
L
d
f

⊥
46/70
PosCon OXH7
11161809
OXH7-11161809
InGaAlP
-Laser Diode
660 nm
pulsed
0.15 ms
0.8 ms
>0.65 ms
>1.3 ms
10 mW
Elliptisch (Fokussiert zur Laserlinie)
350 mm
2.2 mm
5.8 mm
< 0.4 mm
L = 65 mm
4.8 mrad
9.4°
1.5 m
Laserklasse 2
Baumer Electric AG
Frauenfeld, Switzerland
