Montage
ACHTUNG!
Anschluss, Montage und Inbetriebnahme dürfen nur durch Fachpersonal
geschehen. Schützen Sie optische Flächen vor Feuchtigkeit und
Verschmutzung.

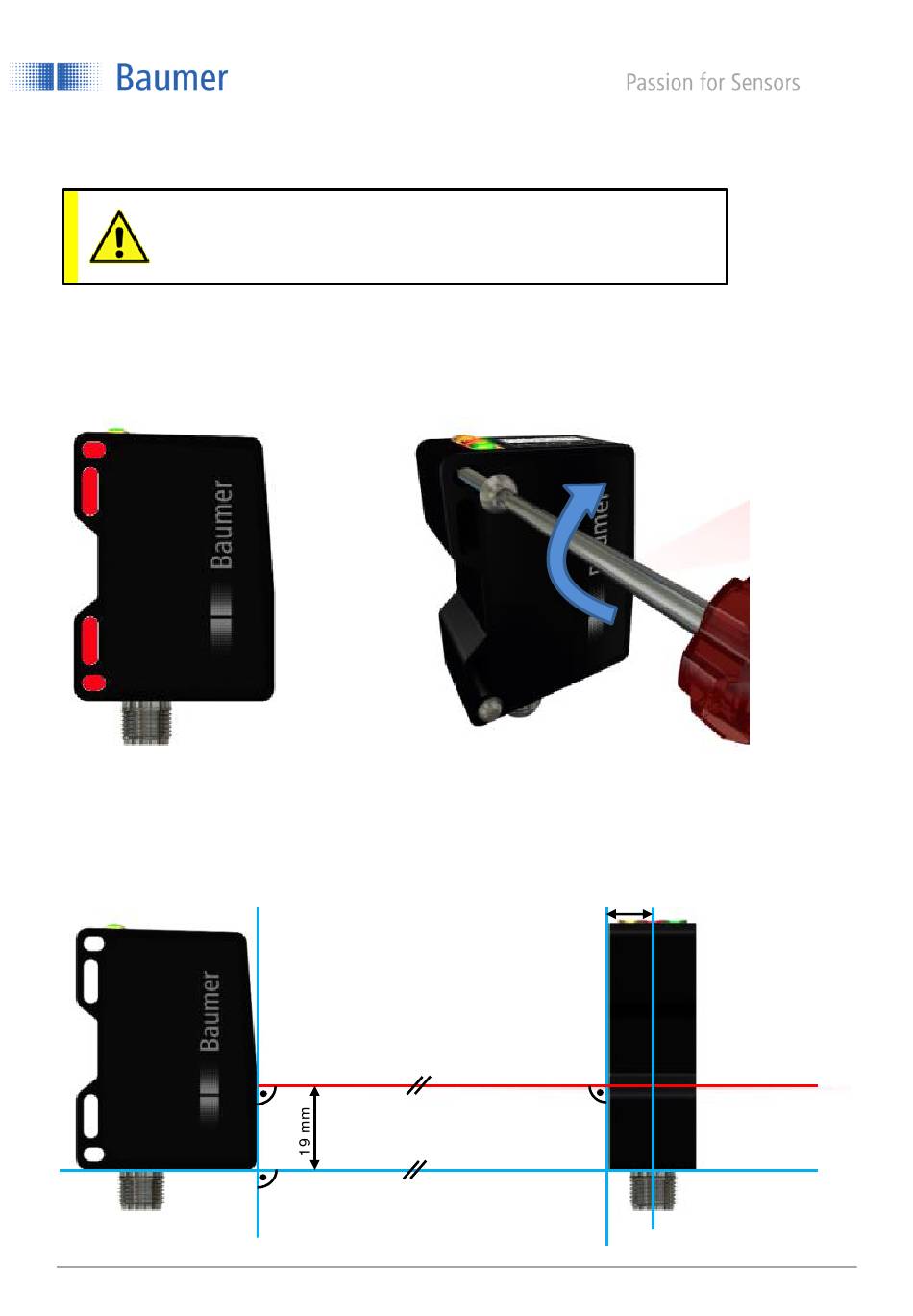

4.1 Befestigung
Der Sensor verfügt über vier Befestigungsschlitze über welche er flexibel ausgerichtet und montiert werden
kann. Für die Befestigung werden 2 Stück Schrauben M4x35 empfohlen, das Anzugsdrehmoment beträgt
maximal 1.2 Nm.
4.2 Bezugsebenen des Sensors
Um eine einfache Ausrichtung des Sensors während der Installation zu gewährleisten, wurden Bezugsebenen
definiert. Der Laserstrahl des Sensors verläuft parallel (//) zur Ebene R3 und steht im rechten Winkel zu den
Ebenen R1 und R2. Die Ebenen R1, R2 und R3 dienen als Referenz für die Ausrichtung des Sensors
während der Installation. Die Ausrichtung "Links" und "Rechts" ist ebenfalls zu beachten.
Ebene R2
de_BA_PosCon_OXH7.docx
04.01.2021 15:44/adr V1.3 ANW_81184815
13 mm
Links
Ebene R1
11/70
Anzugsdrehmoment
max. = 1.2 Nm
Rechts
Laser-
strahl
Ebene R3
Baumer Electric AG
Frauenfeld, Switzerland
