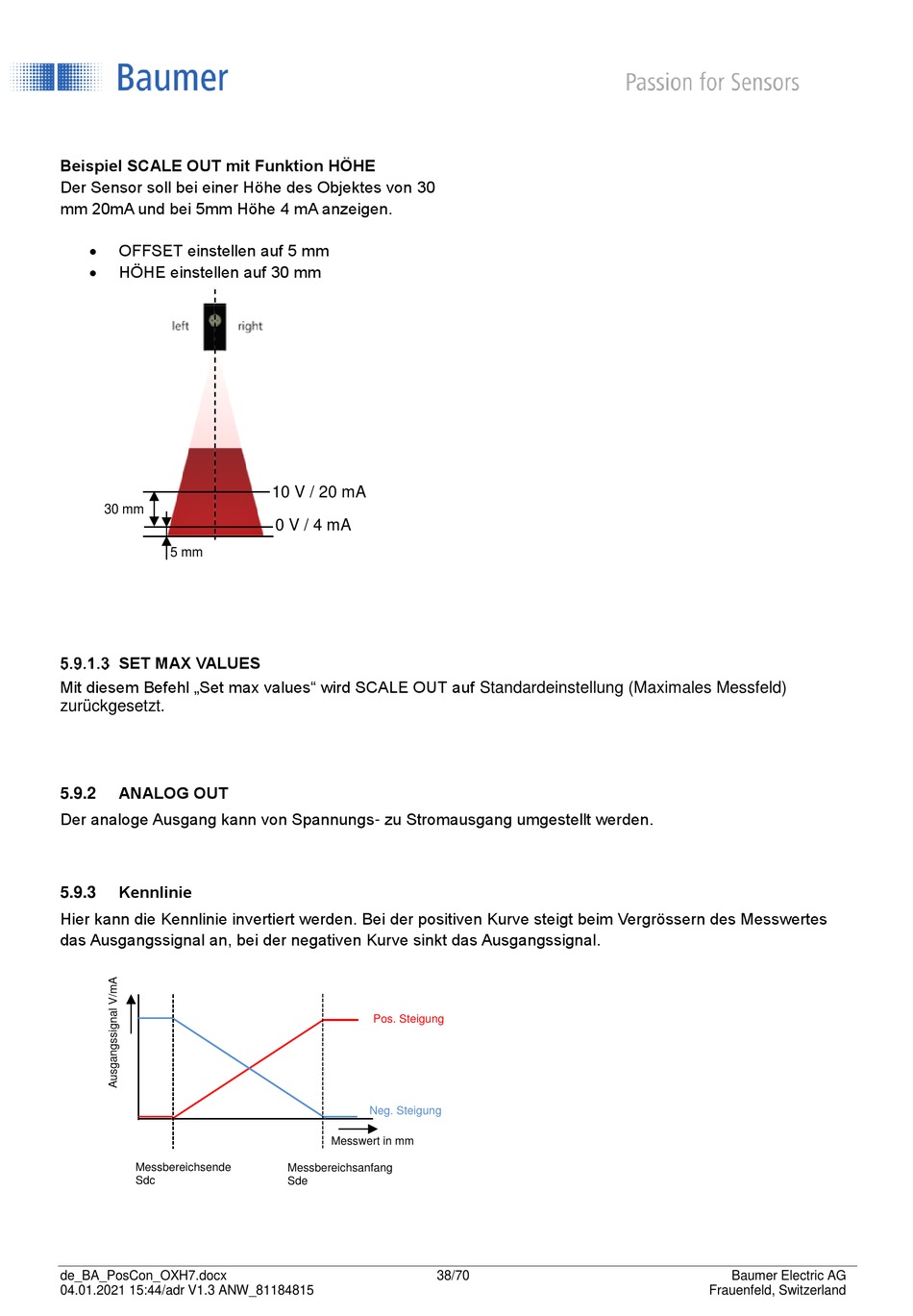

Beispiel SCALE OUT mit Funktion HÖHE
Der Sensor soll bei einer Höhe des Objektes von 30
mm 20mA und bei 5mm Höhe 4 mA anzeigen.
OFFSET einstellen auf 5 mm
HÖHE einstellen auf 30 mm
30 mm
5 mm
SET MAX VALUES
Mit diesem Befehl „Set max values" wird SCALE OUT auf Standardeinstellung (Maximales Messfeld)
zurückgesetzt.
ANALOG OUT
5.9.2
Der analoge Ausgang kann von Spannungs- zu Stromausgang umgestellt werden.
Kennlinie
5.9.3
Hier kann die Kennlinie invertiert werden. Bei der positiven Kurve steigt beim Vergrössern des Messwertes
das Ausgangssignal an, bei der negativen Kurve sinkt das Ausgangssignal.
Messbereichsende
Sdc
de_BA_PosCon_OXH7.docx
04.01.2021 15:44/adr V1.3 ANW_81184815
10 V / 20 mA
0 V / 4 mA
Pos. Steigung
Neg. Steigung
Messwert in mm
Messbereichsanfang
Sde
38/70
Baumer Electric AG
Frauenfeld, Switzerland
