Praktische Nullpunktsuche
4.5.2
KANTE LINKS
STEIGEND
Links
Objekt
Referenzpunkt
Hinweis
Wenn der Sensor geneigt montiert wurde, muss FLEX MOUNT aktiv sein.
de_BA_PosCon_OXH7.docx
04.01.2021 15:44/adr V1.3 ANW_81184815

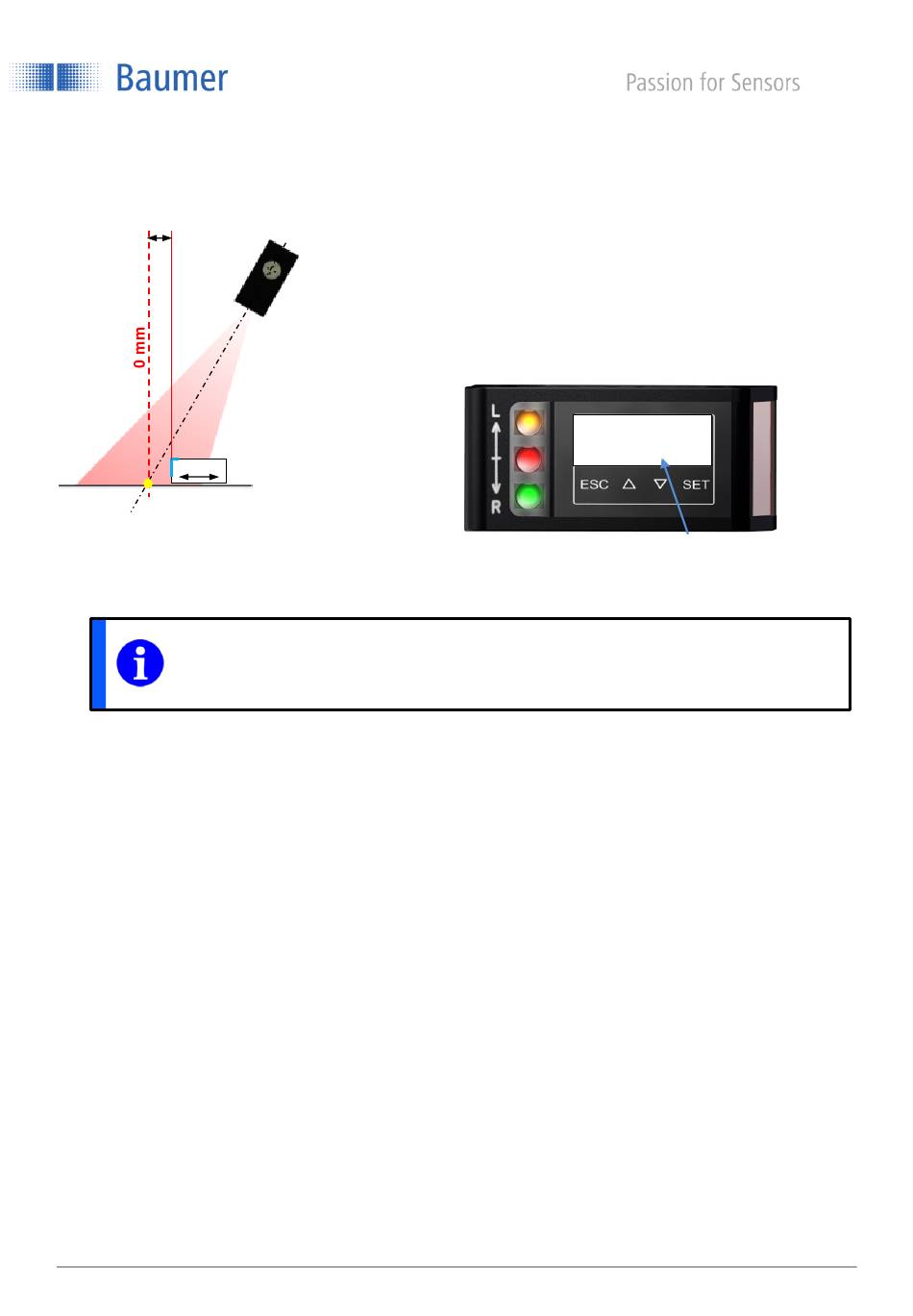

Um den Referenzpunkt (0 mm) zu finden, kann der
Modus „LIVE MONITOR" zur Hilfe genommen
werden. Diese Funktion zeigt die KANTE LINKS
Rechts
STEIGEND (d.h. die erste steigende Flanke von
links) von Objekten an. Nun wird ein Objekt langsam
in Richtung des vermuteten Nullpunktes geschoben.
Der Nullpunkt ist erreicht, sobald die Display-Anzeige
des Sensors den Wert 0 mm anzeigt.
16/70
LIVE MONITOR
15,7° 13mm
Position KANTE LINKS
STEIGEND des Objektes
