IC-KP2-2HB17-2V1D
Technische Daten

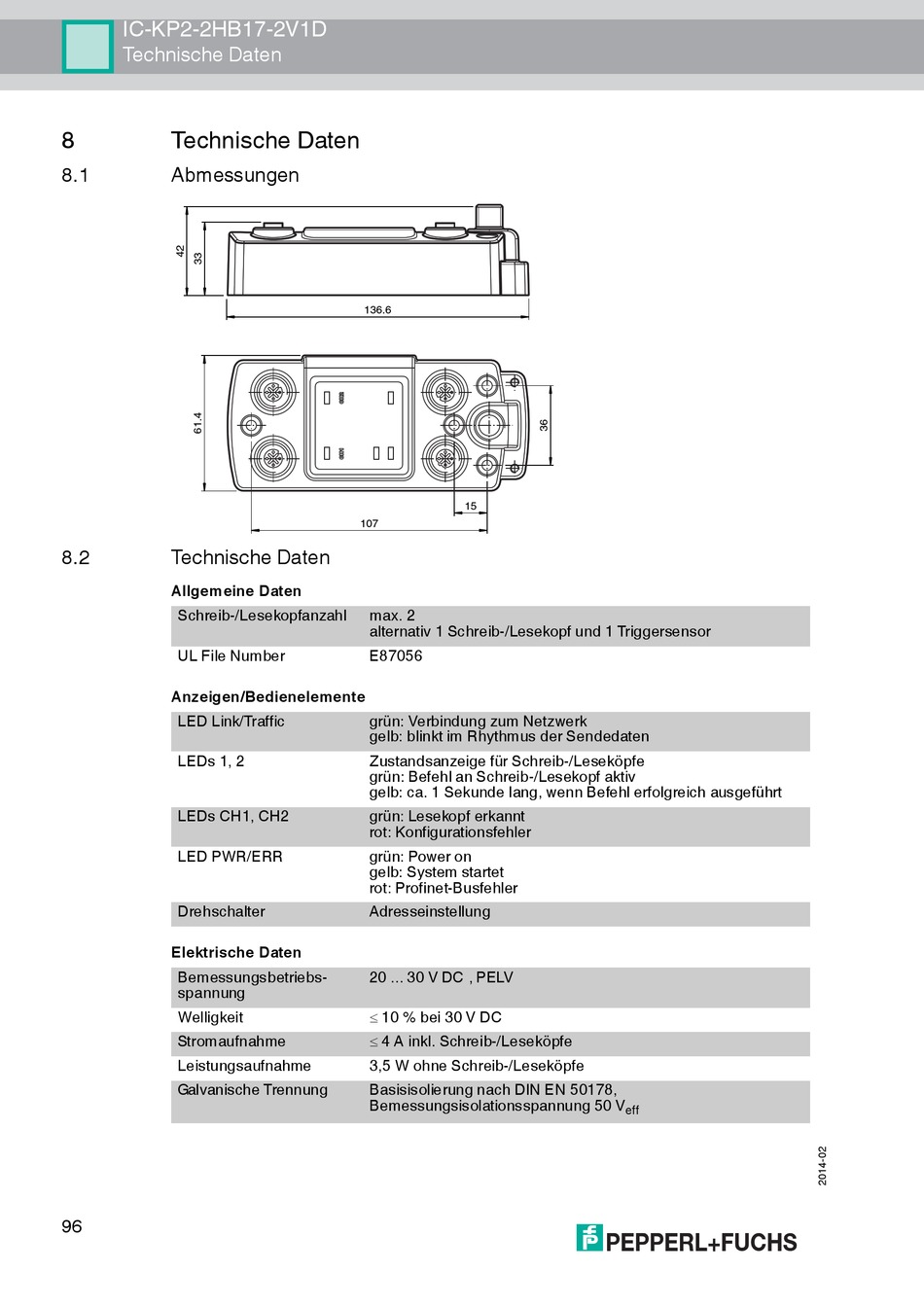

8 Technische Daten
8.1 Abmessungen
8.2 Technische Daten
Allgemeine Daten
Schreib-/Lesekopfanzahl
UL File Number
Anzeigen/Bedienelemente
LED Link/Traffic
LEDs 1, 2
LEDs CH1, CH2
LED PWR/ERR
Drehschalter
Elektrische Daten
Bemessungsbetriebs-
spannung
Welligkeit
Stromaufnahme
Leistungsaufnahme
Galvanische Trennung
96
136.6
15
107
max. 2
alternativ 1 Schreib-/Lesekopf und 1 Triggersensor
E87056
grün: Verbindung zum Netzwerk
gelb: blinkt im Rhythmus der Sendedaten
Zustandsanzeige für Schreib-/Leseköpfe
grün: Befehl an Schreib-/Lesekopf aktiv
gelb: ca. 1 Sekunde lang, wenn Befehl erfolgreich ausgeführt
grün: Lesekopf erkannt
rot: Konfigurationsfehler
grün: Power on
gelb: System startet
rot: Profinet-Busfehler
Adresseinstellung
20 ... 30 V DC , PELV
 10 % bei 30 V DC
 4 A inkl. Schreib-/Leseköpfe
3,5 W ohne Schreib-/Leseköpfe
Basisisolierung nach DIN EN 50178,
Bemessungsisolationsspannung 50 V
eff
