IC-KP2-2HB17-2V1D
Befehle
Channel (in der 2. Zeile):
Kanalnummer des Antworttelegramms.
State:
Status des Antworttelegramms.
Data:
Daten des Antworttelegramms (falls vorhanden).
Reply:
Empfangene Antworttelegramme.

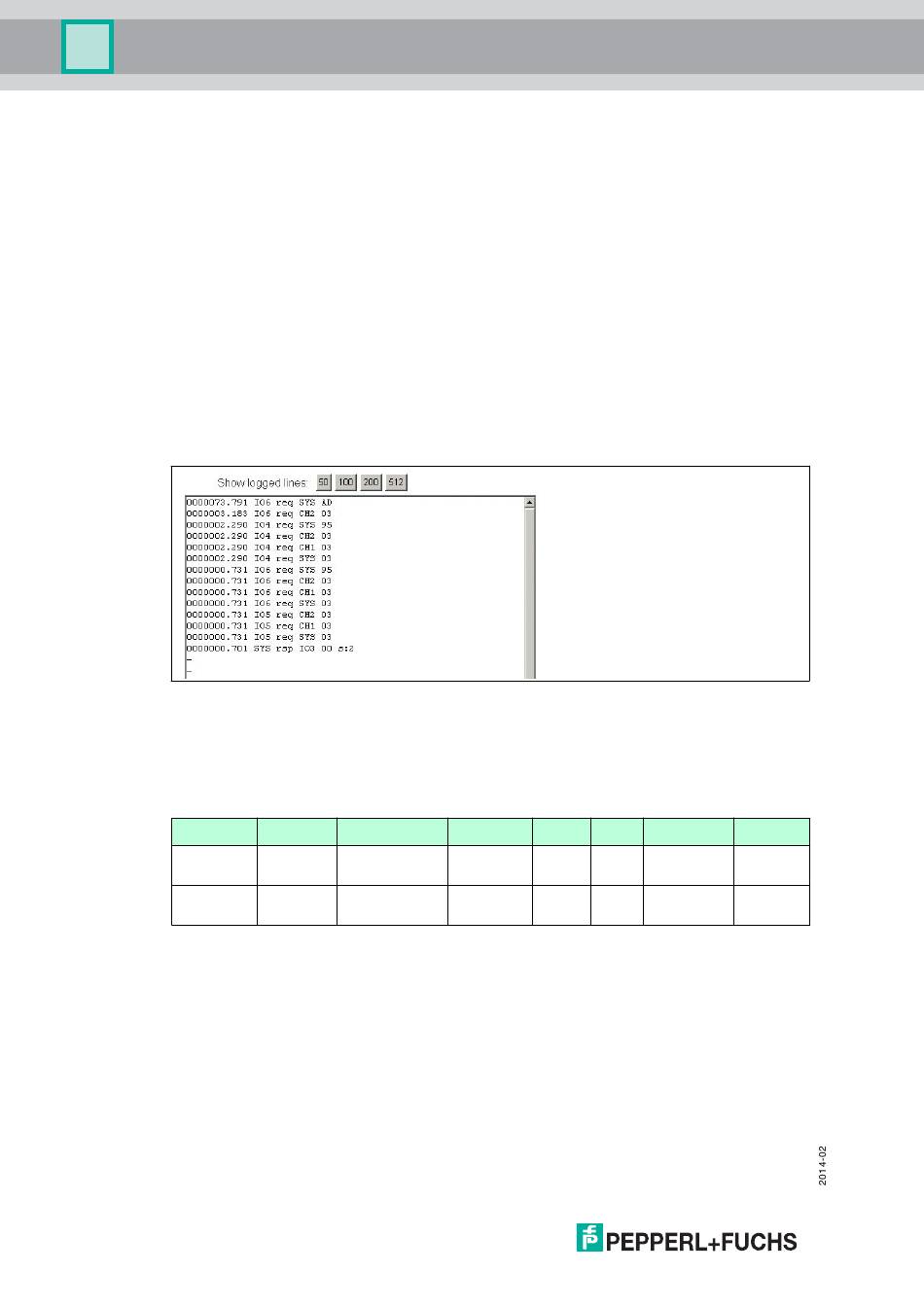

7.5.5 Data Logging
Im Fenster Data Logging können Sie die Befehle nachverfolgen, die in der IDENTControl
Compact aktiviert wurden. Sie wählen zwischen 50, 100, 200 oder 512 angezeigten Zeilen. Die
aktuelle Zeile erscheint oben im Fenster.
Beispiel für logged lines
Im Fenster erscheint:
0000029.987 CH1 rsp BUS 01 s:0 l:0005 64.03.03.03.03
0000029.845 BUS req CH1 01
Bedeutung der logged lines
Timestamp Absender Nachrichtenart Empfänger Befehl Status Datenlänge Daten
0000029.9
87
0000029.8
45
Zum Zeitpunkt 0000029.845 schickt der Bus den Befehl 01 (=SF) an Kanal 1 der IDENTControl
Compact. Zum Zeitpunkt 0000029.987 schickt die IDENTControl Compact die Antwort mit
dem Datenpaket an den Bus.
28
CH1 rsp
BUS req
BUS 01 s:0
CH1 01
l:0005 64.03.03.
03.03
